如何將CAD文字標注變為ArcGIS屬性

1、效果展示

1、未轉換的CAD展示：其中紅色的文字就是我們想要轉換成的屬性

2、轉化成果展示：

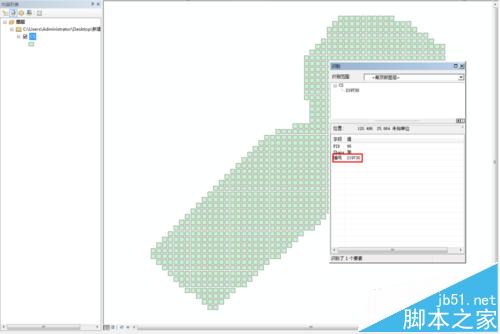

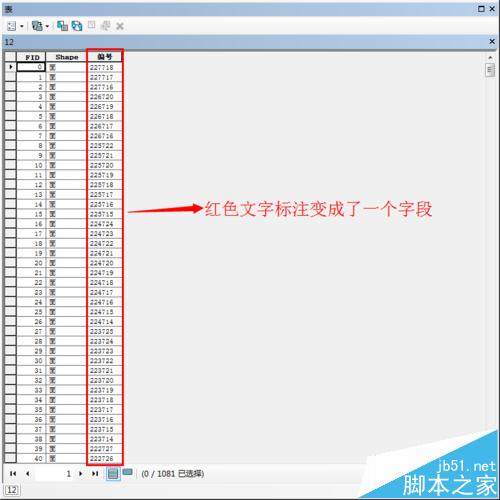

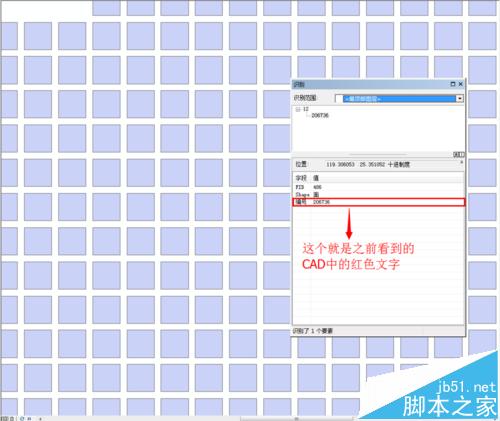

可以看到，之前的CAD線框被轉換成了ArcGIS的面，而且用識別工具點一下任意一個面可以識別出他的屬性，其中的“編號”一行就是CAD中的紅色文字（說明一下：這里看到的和之前的紅色文字不一樣，是因為在轉換的時候對文字進行了修改，后面會說到，如果不修改就是一樣的）。同時，如果我們打開圖層的屬性表，可以看到屬性表中有一行“編號”字段，存儲的就是CAD中的紅色文字。

總的來講，就是將CAD中的標注變成了ArcGIS中的一個字段使之成為屬性，接下來就是具體的操作步驟。

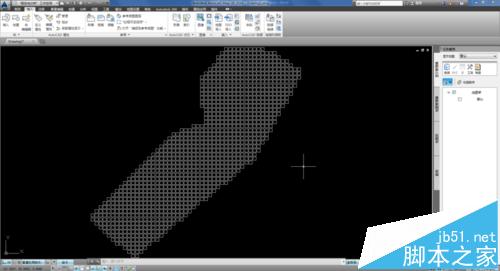

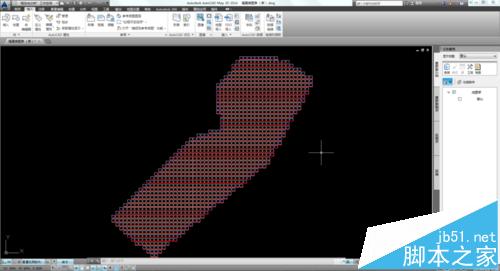

1、將CAD文件轉換為mif文件（將多段線和文字單獨導出），直接打開需要轉換的CAD文件，效果如圖

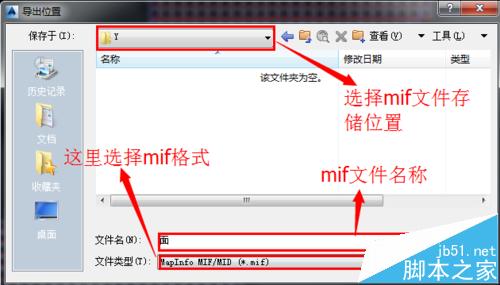

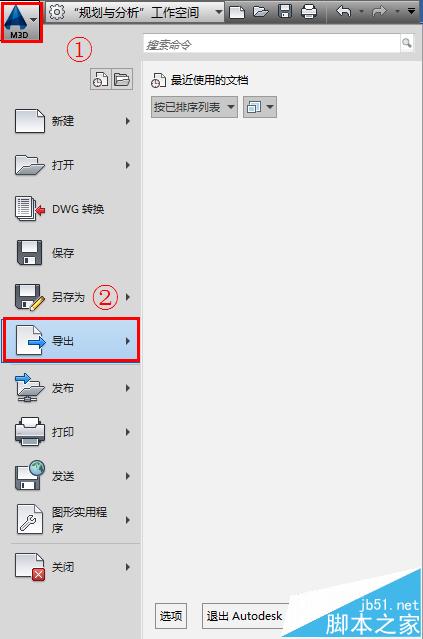

點擊左上角的軟件圖標 ，彈出一個下拉菜單，在下拉菜單中選擇“導出”→“其他GIS格式”，彈出“導出位置”對話框，選擇好導出的mif文件存放的文件夾和mif文件名稱，這里先導出多段線圍成的面，所以名稱命名為“面”。

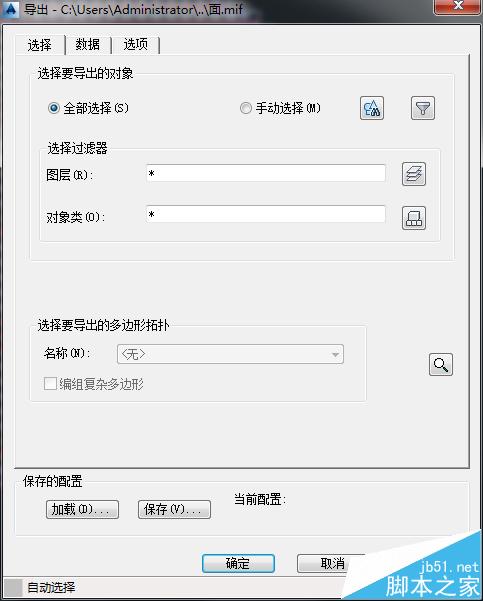

單擊“確定”，進入設置界面

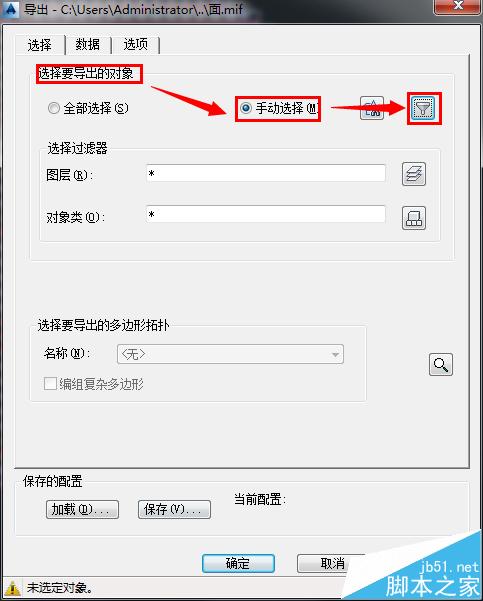

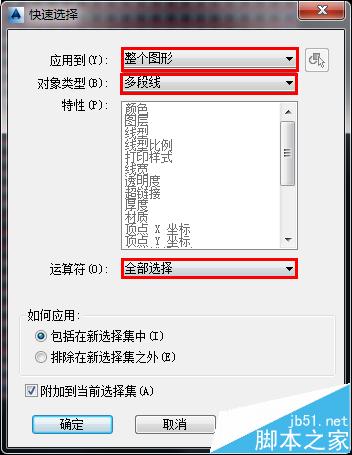

，這里是導出的關鍵步驟。點擊“選擇”，進入“選擇”分頁在“選擇要導出的對象”一欄選擇“手動選擇”，點擊過濾符號 進入“快速選擇”界面，在“應用到”一欄選擇“整個圖形”，“對象類型”選擇“多段線”，“特性”不動，“運算符”選擇“全部選擇”，其余默認。

點擊“確定”回到設置頁面，再點擊“確定”，開始將CAD文件輸出成mif格式。

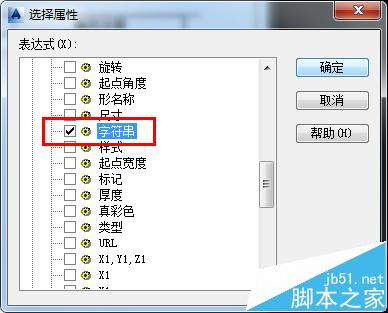

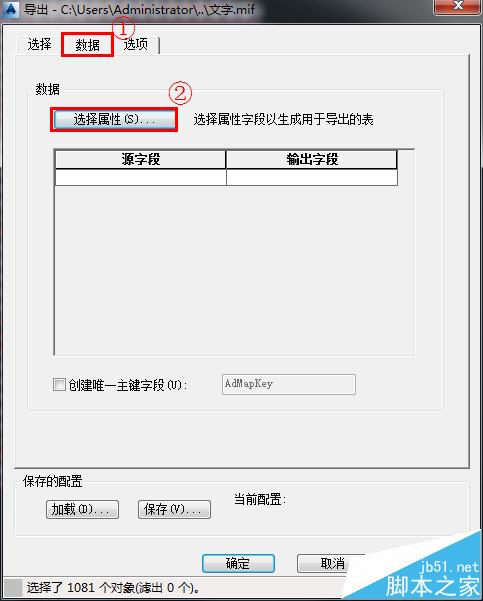

同樣的步驟，我們再將文字導出成mif格式的文件，將文件命名為“文字”。這里和導出多段線有點區別，首先是在圖9那里，“對象類型”要選擇“文字”；設置界面處，我們需要點擊“數據”分頁，點擊“選擇屬性”，在彈出的“選擇屬性”對話框中雙擊“特性”勾選上“字符串”，點擊“確定”回到“數據”分頁，再次點擊“確定”開始輸出文字的mif文件。

2、處理mif文件

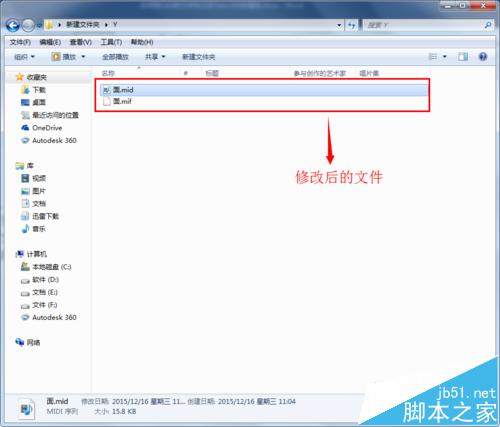

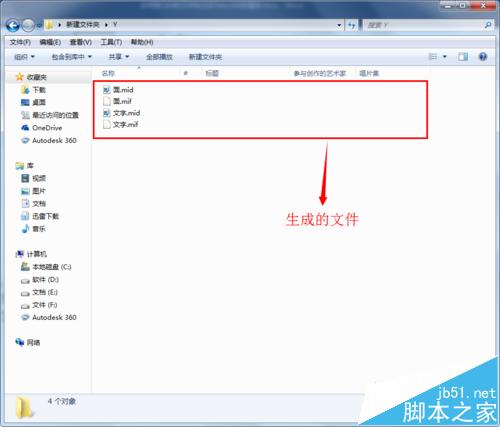

打開輸出mif文件的文件夾，我們可以看到里面有四個文件，分別是“面.mif”、 “面.mid”、“文字.mif”和“文字.mid”，這里的*.mif是主體文件，*.mid是屬性文件?，F在我們將“面.mid”和“文字.mif”文件刪除，將“文字.mid”文件重命名為“面.mid”。

3、對編號進行修改

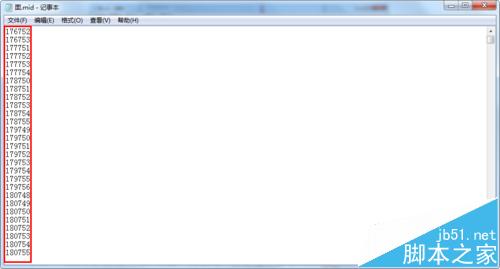

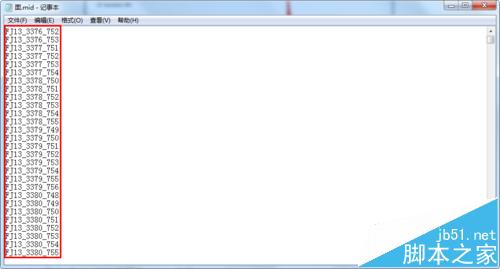

以記事本的方式打開剛剛修改后的“面.mid”文件，可以看到里面是編號，新建一個excel文件，將所有的編號剪切到新建的excel內，Ctrl+F，利用查找和替換功能對編號進行修改。修改規則：將“FJ13_33”替換為1；將FJ13_34替換為2；將“_”替換為空白（即去掉），將替換修改后的編號復制到“面.mid”文件內并保存，替換后的“面.mid”如圖，這樣就完成了對編號的修改。

4、導出成ArcGIS使用的*.shp文件

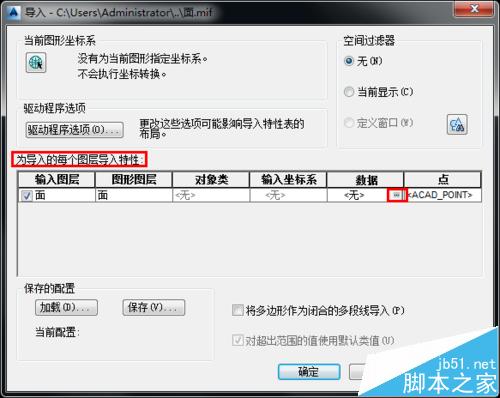

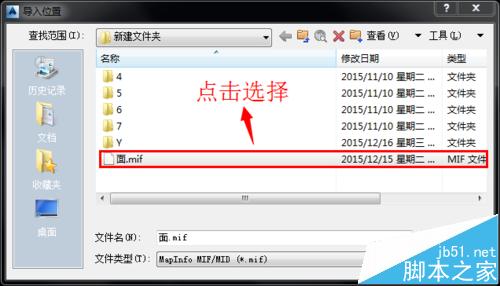

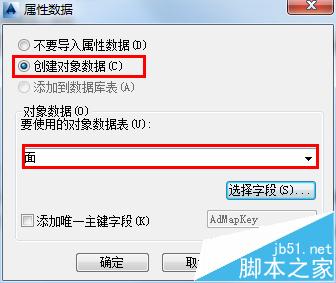

在AutoCAD Map 3D 2014中新增加一個空白圖層，在菜單欄點擊“插入”，再點擊“地圖導出”彈出“導入位置”對話框，點擊選擇要導入的mif文件，單擊“確定”彈出導入設置對話框，在“為導入的每個圖層導入特性”一欄找到“數據”一列，點擊下面“<無>”旁邊的 按鈕，彈出“屬性數據”對話框，選擇“創建對象數據”，在“要使用的對象數據表”一欄選擇“面”（如果沒有此步驟，導出的shp文件將會沒有屬性），其余默認，點擊“確定”回到導入設置界面，再次點擊“確定”，開始導入生成的mif文件。

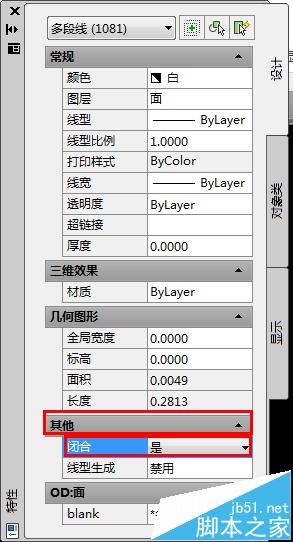

導入完成后可以看到如圖所示的圖形，現在正式開始導出shp文件。利用框選的方式將所有的圖形框選上，單擊右鍵，選擇“特性”，在“特性”對話框內找到“其他”一項，再找到“閉合”一項，將其修改為“是”（若沒有此步驟將不能將多段線圍成的圖形導出成面），回車確定。

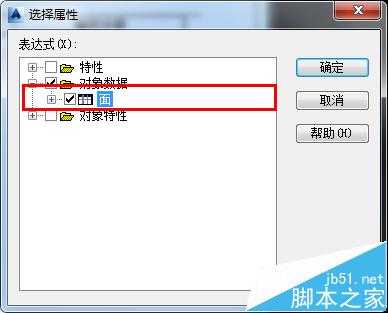

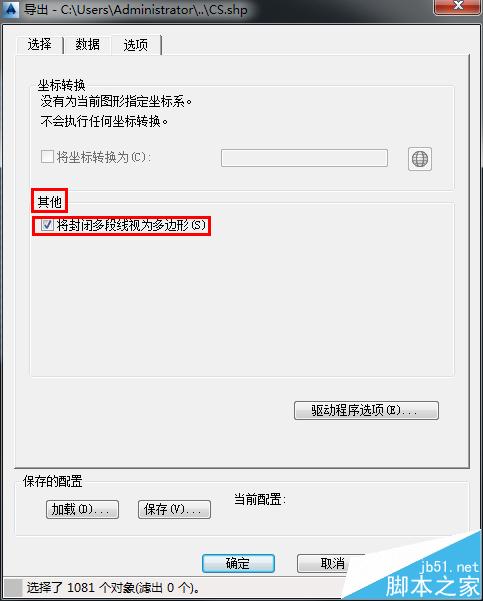

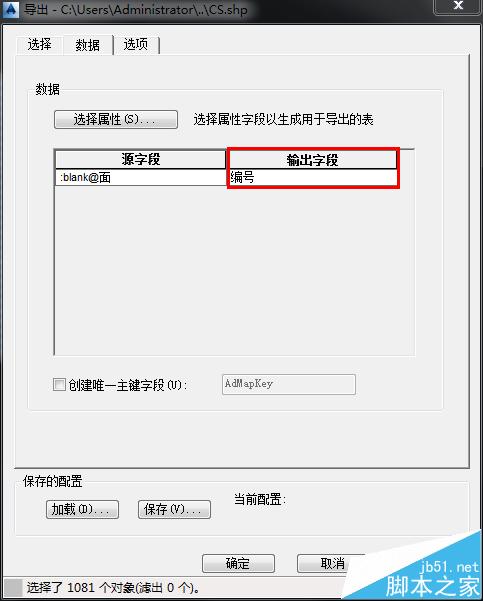

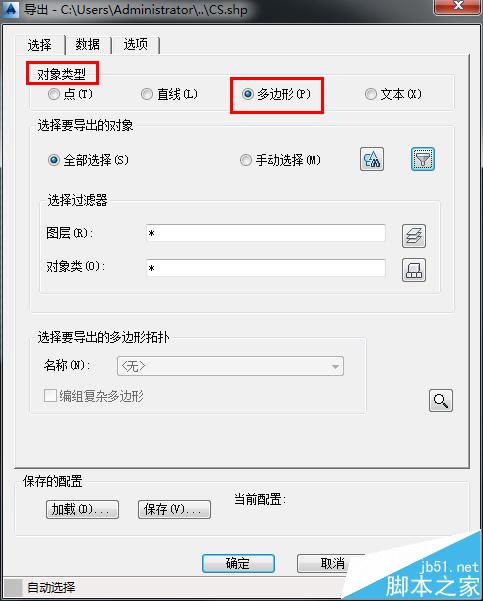

點擊軟件左上角的圖標 ，同導出mif一樣，在下拉菜單中選擇“導出”→“其他GIS格式”，在“導出位置”對話框將文件類型修改為shp，這里將導出的文件命名為“CS”，點擊“確定”，進入導出設置的對話框。點擊“選擇”分頁，在“對象類型”一欄選擇“多邊形”；點擊“數據”分頁，點擊“選擇屬性”按鈕，在彈出的“選擇屬性”對話框中雙擊“對象屬性”，將“面”勾選上（如果沒有此步驟導出的shp文件也會沒有屬性），單擊“確定”回到導出設置界面，在“輸出字段”處將其字段名修改為“編號”，這個字段名即為我們之前在ArcGIS內看到的那個字段名；點擊“選項”分頁，在“其他”一欄勾選上“將封閉多段線視為多邊形”（若沒有此步驟將無法將封閉的多邊形導出成面），點擊“確定”開始導出成shp文件。

將生成的shp文件用ArcGIS打開，可以看到多段線已經導出成面了，使用識別工具可以看到屬性也已經加上。同樣打開屬性表也能看到有“編號”這一字段。

總結：此方法主要步驟為“導出mif→修改編號→導出shp”，主要需要注意的是在導出文字的mif文件的時候需要在“數據”分頁勾選上“字符串”；在導入生成的mif文件的時候要數據的屬性導入（即在數據處點擊 進入創建對象數據）；需要將多段線圍成的框的特性選擇為封閉；在導出成shp的設置界面；在“數據”一項勾選上“面”并修改字段名稱；在“選項”一項將“將封閉多段線視為多邊形”一項勾選上。
