cad圖形界限怎么設置? cad圖形界限的作用

2020-07-20 13:19:57
字體:
來源:轉載
供稿:網友

對于大部分的工程技術人員來說,CAD是我們經常使用的制圖工具,在制圖過程中經常會遇到一個圖形無法在CAD的界面中全部顯示出來,許多初學者無法知道該如何解決,現在就畫一個20米×30米的矩形來說明如何設置圖形界限。

1、打開CAD,在“格式”菜單中找到“圖形界限”命令,左鍵單擊。

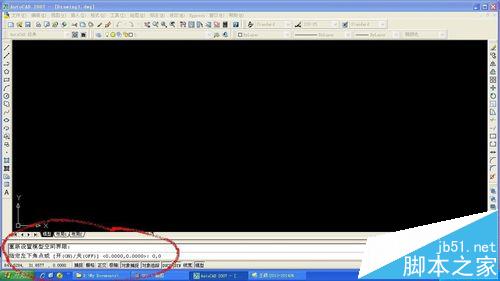

2、在下方命令輸入框里用鍵盤輸入“0,0”,然后按回車鍵。(定義圖形界限的左下方坐標)

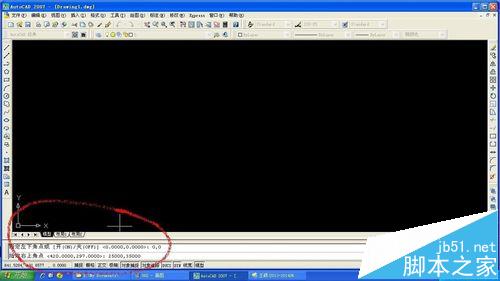

3、在下方命令輸入框里用鍵盤輸入“25000,35000”,然后按回車鍵。(定義圖形界限的右上方坐標,比需要畫的圖形大出5米左右)

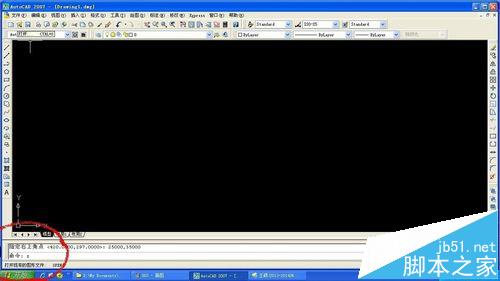

4、在下方命令輸入框內輸入z”,然后按回車鍵。

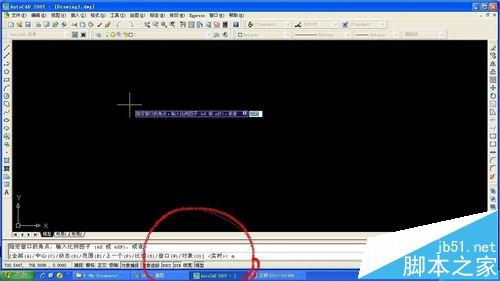

5、在下方命令輸入框內輸入a”,然后按回車鍵。

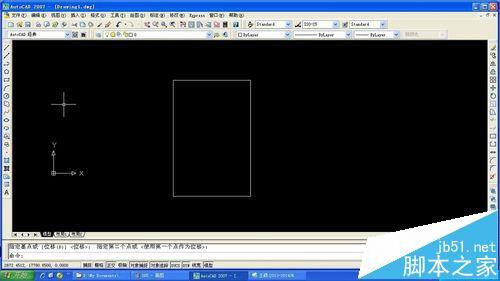

6、現在就可以畫自己需要的圖形了。
