CAD是廣泛使用的一款作圖軟件，下面我介紹一下如何在使用CAD時，快速作出水平線和鉛直線，即使用正交功能做與XY軸平行的直線。

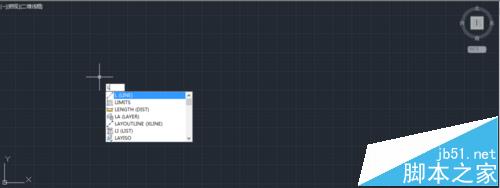

1、首先打開CAD軟件，輸入  l  選擇直線工具。

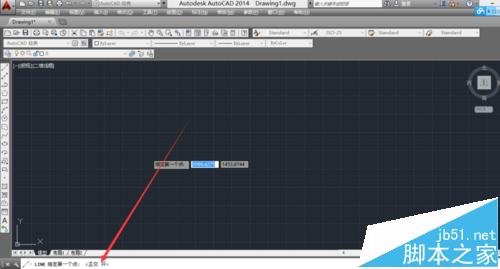

2、按 鍵盤上的 F8 鍵，打開CAD軟件的的正交功能。

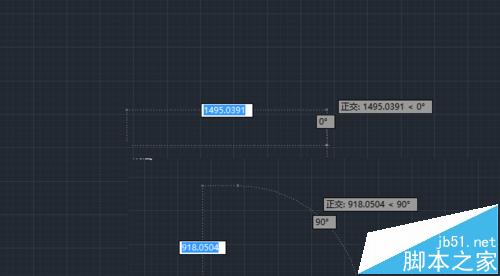

3、可以看到，現(xiàn)在只能在X或Y軸方向上作圖了。

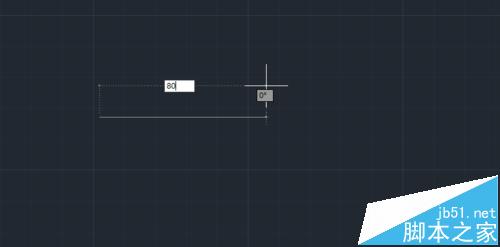

4、輸出想要的長度，即可快速作出欲定長度的水平線和鉛直線。

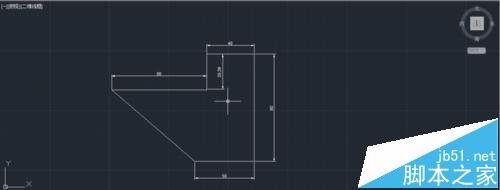

5、可以看到，靈活運用正交功能， 可以很大提高一般作圖的效率。

注意事項：鍵盤上的F8鍵為正交功能的開關鍵。
