如何使用CAD畫一個太極圖形

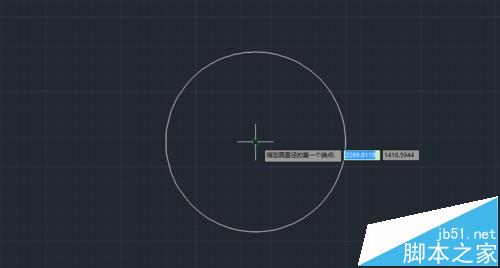

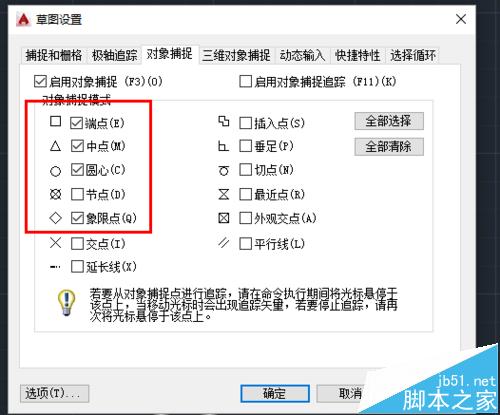

1、CAD因為其精準度可以輕松畫出各類圖形，這篇經驗將介紹使用CAD畫太極圖的方法。首先我們畫一個半徑為60的一個圓，打開對象捕捉設置，勾選我們要用到的點，分別是圓心、端點、象限點。

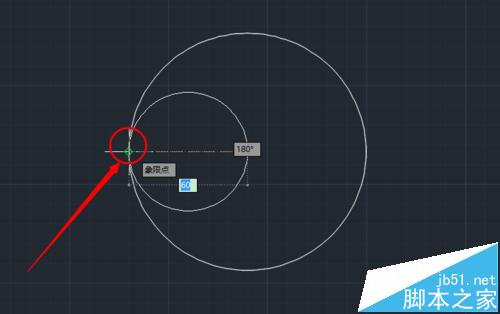

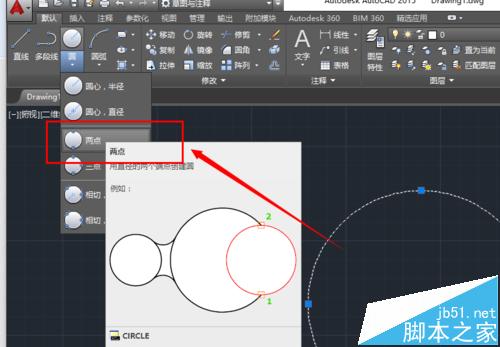

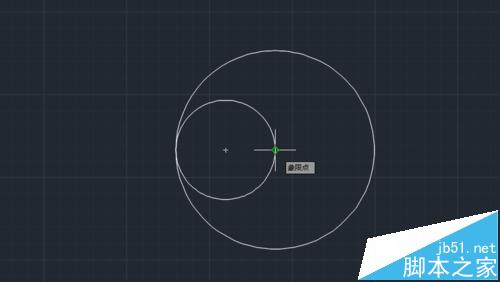

2、設置完成以后點擊確定，來到繪圖界面，在剛才的那個大圓里面我們需要畫2個半徑為30的小圓。利用對象捕捉和圓工具中的兩點模式，先捕捉大圓圓心，然后鼠標移動捕捉到大圓左邊的象限點，畫出第一個小圓，重復此步驟畫出另外一個圓。

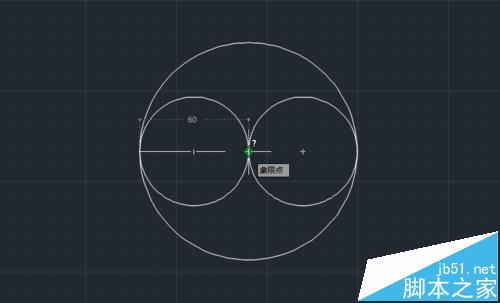

3、畫好以后三個圓兩兩相切，我們用di命令測量一下每個圓的直徑。兩個小圓直徑都是60，大圓直徑為120.

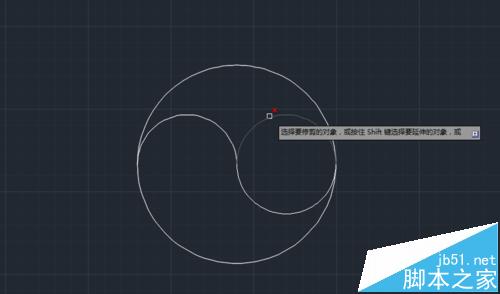

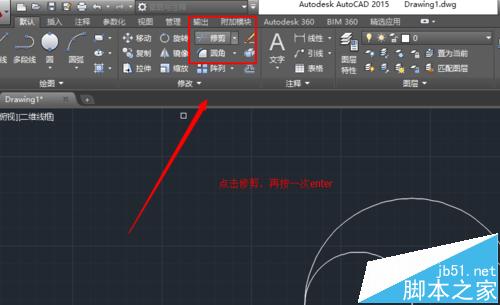

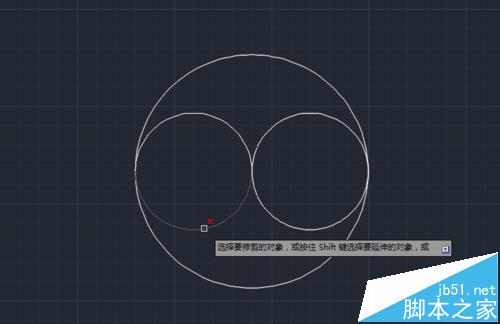

4、接下來我們使用修剪工具，點擊修剪工具，再按一下enter鍵或者單擊一下鼠標右鍵，然后移動到小圓上如圖進行修剪。

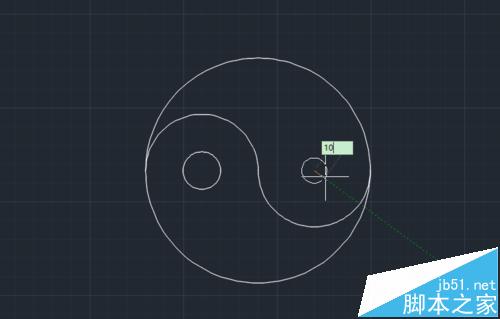

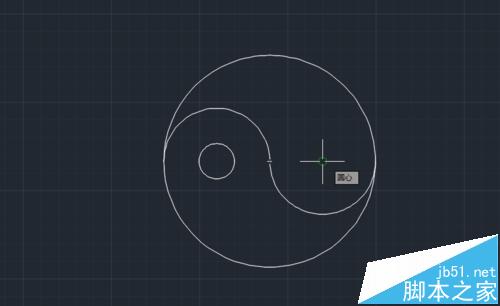

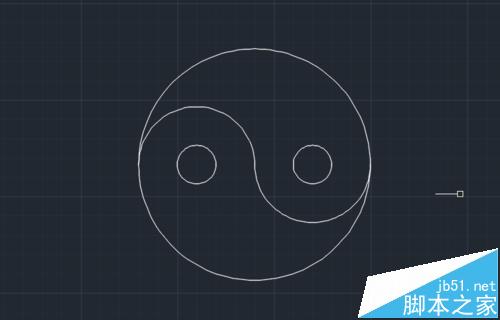

5、完成以后找到兩個小圓的圓心，再畫2個半徑為10的小一點的圓。這樣太極的輪廓已經出來了。

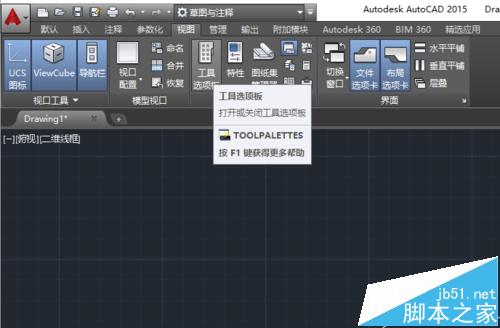

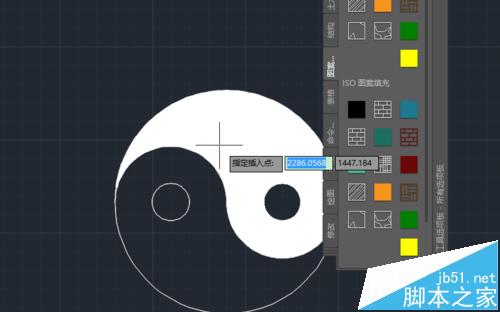

6、下面我們要給輪廓上色，在視圖里面點擊工具選項板，打開以后找到圖案填充。點擊一下圖案中的實體填充，然后在要上色的地方單擊一下。實體顏色顯示的黑色，但并不是說一定就是黑色，而是依據背景色來的，因為我的背景色是白色，所以填充的也是白色。

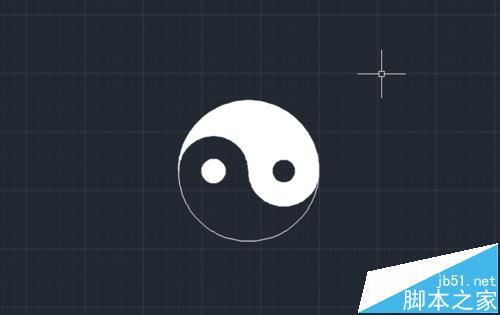

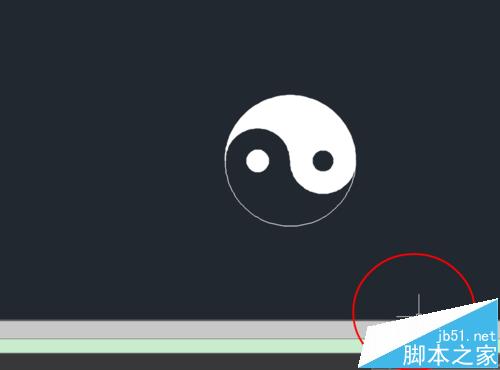

7、關閉圖形柵格來看一下最后的結果，太極圖已經全部完成了。我這里只填充了白色的圓和大圓白色的一半，另外一半由于背景色是黑灰色了，所以就不填充了。可以在圖案填充里面找到喜歡的顏色進行填充。
