自CAD2007版以后CAD的三維建模功能越來越強大了。使用CAD三維拉伸命令可以將二維圖形拉伸成三維實體。下面我們就通過幾則實例詳細的講述一下CAD三維拉伸的運用。

1、打開CAD，點擊工作空間右側的倒三角，進入“三維建模”工作空間。

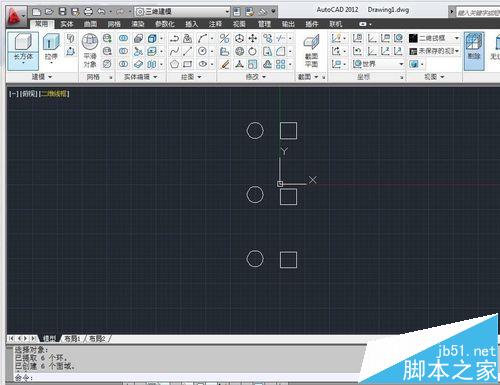

2、分別繪制三個圓形和矩形。輸入reg形成面域。

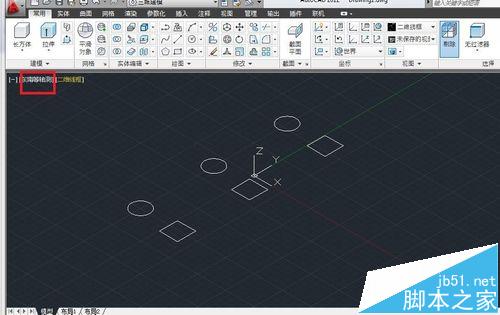

3、切換到“東南等軸測”視圖。單擊方框中的視角選擇”東南等軸測“。

4、在命令行輸入“ext”或者點擊“工具欄”中的“常用”選項卡中的“拉伸”。此時，注意如果要使拉伸出啦的是曲面則“MO”——“SU”。默認狀態下是實體。我們分別創建一個“SO”（實體）和“SU”（曲面）對比一下。

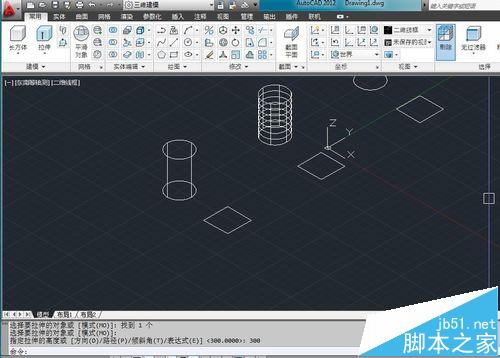

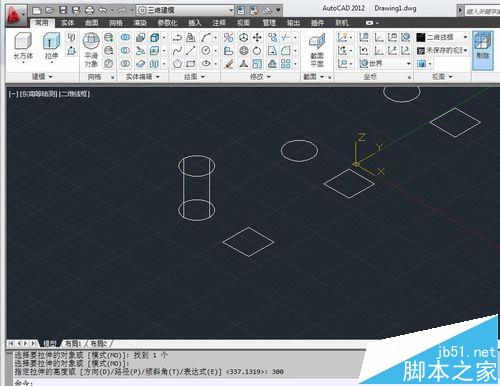

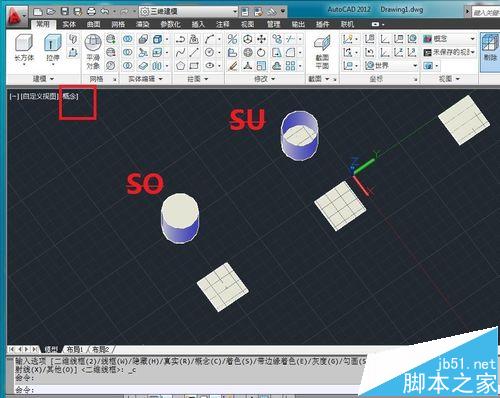

“ext”——”mo“——"so"——選擇一個圓,回車——填寫拉伸的高度。比如我是100半徑的圓，我拉伸的高度是300。“ext”——”mo“——"su"——選擇一個圓,回車——填寫拉伸的高度(300)。更改視覺樣式為"概念"。按住shift鍵鼠標滾輪中鍵，自定義視角，觀察這兩個圖。可以發現SU下為曲面，SO下為實體。

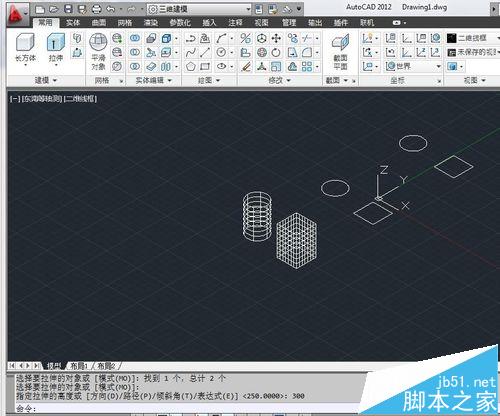

6、按”U“，回車，回車，直到返回拉伸前的狀態（每一次回車都會撤銷一步操作）。”ext“——選擇一個圓和一個矩形，回車——輸入300。得到一個圓柱體和一個長方體。輸入值為正，向上拉伸，輸入為負，向下拉伸。

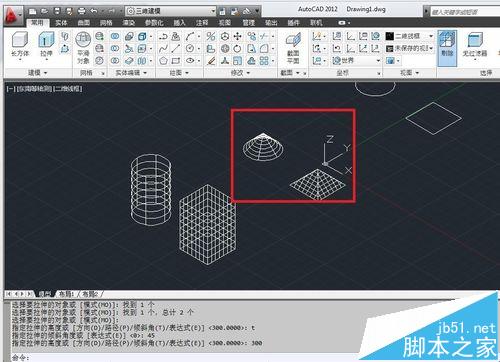

7、”ext“——選擇一個圓和一個矩形，回車——”t“(傾斜角)——輸入角度如45——輸入拉伸高度300。得到一個圓錐體和一個四棱錐。輸入值為正，向上拉伸，輸入為負，向下拉伸。

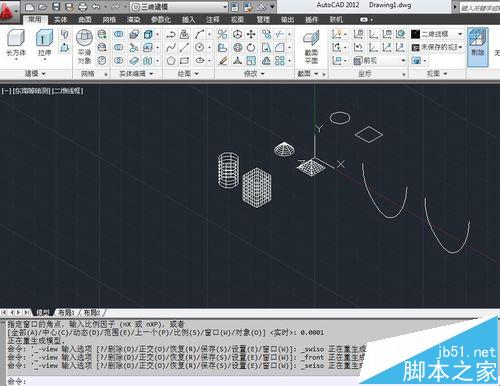

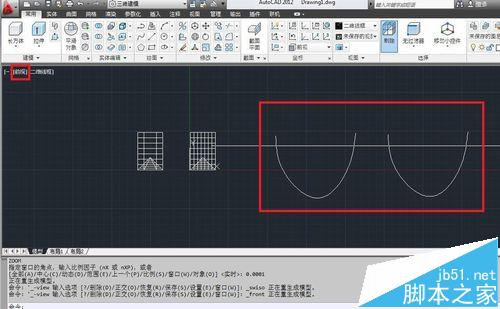

8、切換視角到“前視”。在前視上輸入”spl“。做兩條樣條曲線。

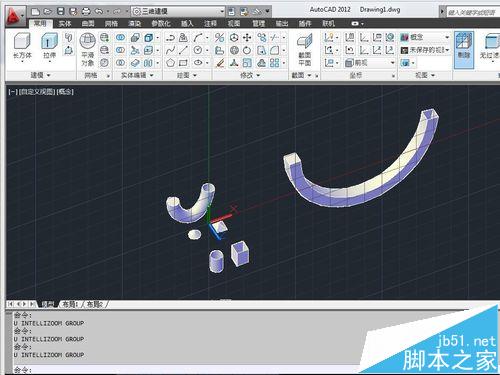

9、切換視角回”東南等軸測“。”ext“——選擇一個圓，回車——”p“——選擇拉伸路徑，也即所畫的樣條曲線，回車。同理操作矩形的拉伸。切換視角樣式為”概念，“切換視角”shift“+鼠標中滾輪鍵觀察所畫的所有圖。
