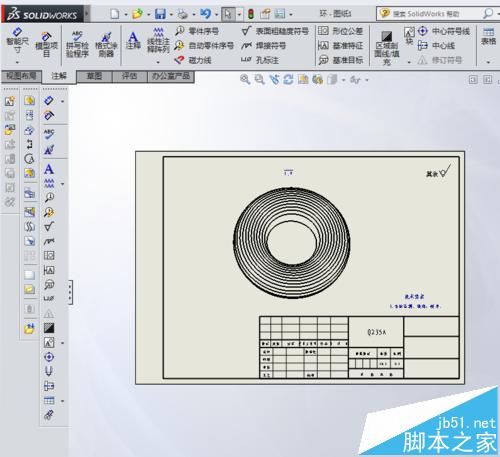

我的經驗分享了 Solidworks 工程圖到 AutoCAD 圖紙的一般轉換，這樣轉換出來的圖紙可以滿足一般的要求，但它所有的物體都是在同一圖層上的，如果需要在 AutoCAD 進一步編輯和打印比較麻煩。接下來，我們在把它設置的更完善些，使solidworks中有的圖層，在 AutoCAD也相應有。

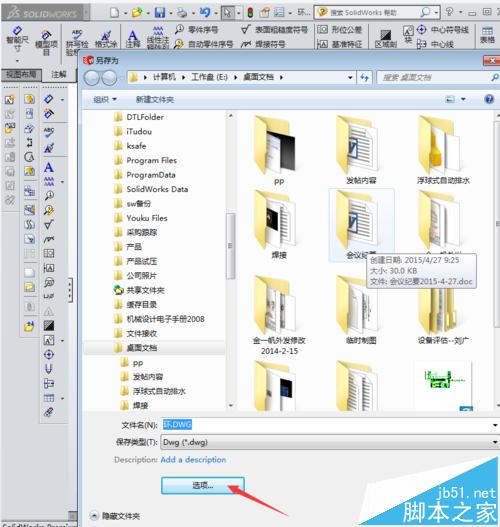

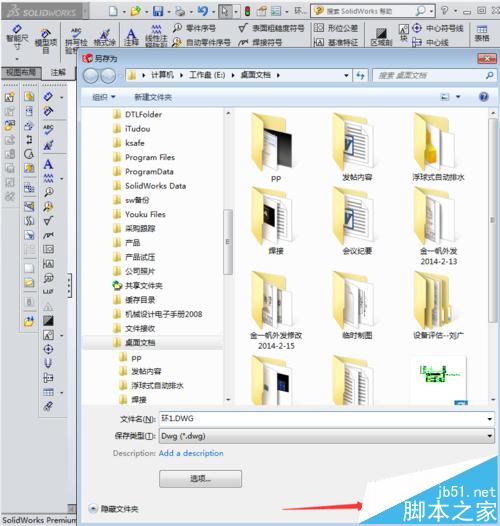

1、文件 / 另存為，選擇保存類型為 DWG 或 DXF ，點擊選項;

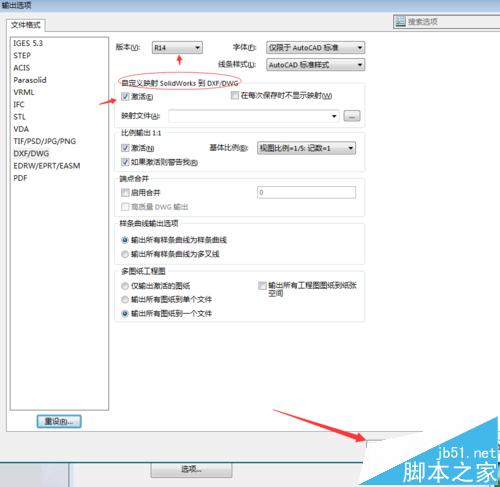

2、出現“輸出選項”對話框，設置文字映射文件為“ Solidworks to dwg.txt ”

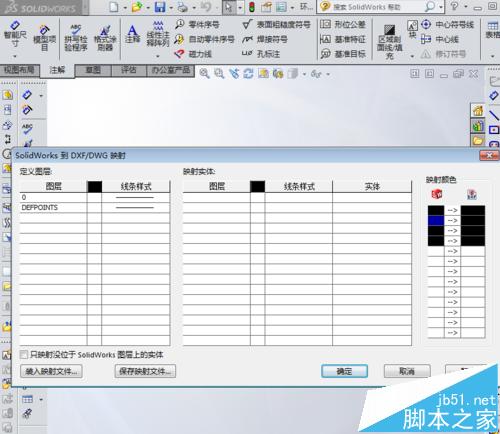

3、再按“確定”。系統返回到“另存為”對話框；按“保存”；在 “Solidworks 到 dxf/dwg 映射”對話框中設置圖層。

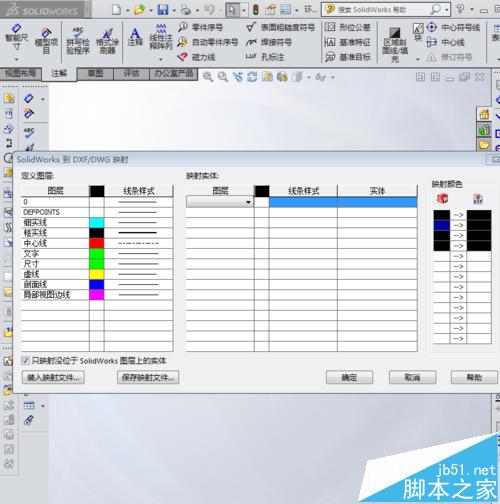

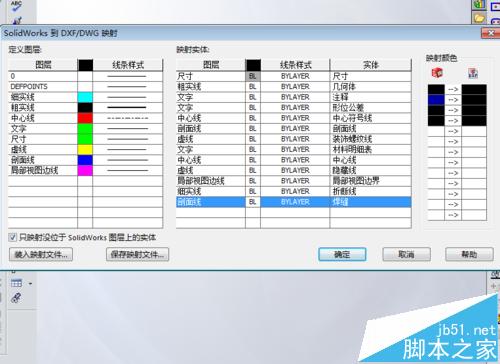

4、對 AutoCAD 熟悉的朋友應該明白了，這就是設置轉換成 DWG 文件的圖層設置。點擊添加，設置好圖層的名稱、顏色、和線條式樣。可參考以下設置：

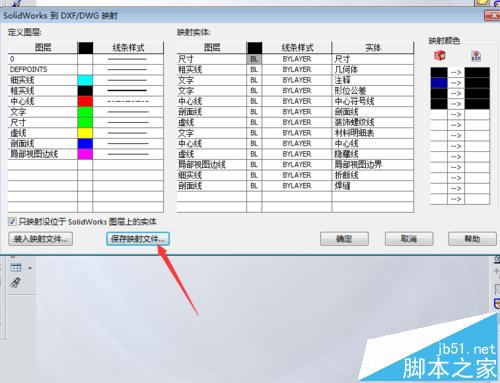

5、點擊“映射到實體，這是把你 Solidworks 工程圖中的各種“實體”應該放到 DWG 文件的哪各圖層的設置，點擊添加，把各實體分別放到第 4 步設定好的圖層上去。有很多，別弄昏了頭。

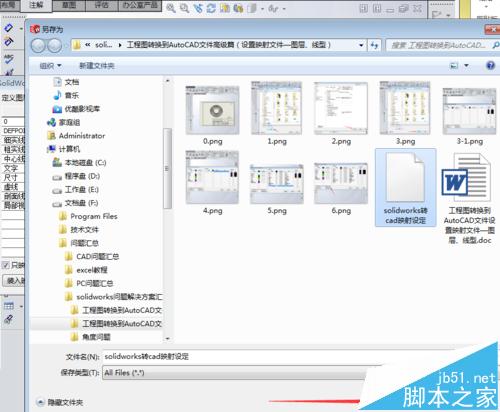

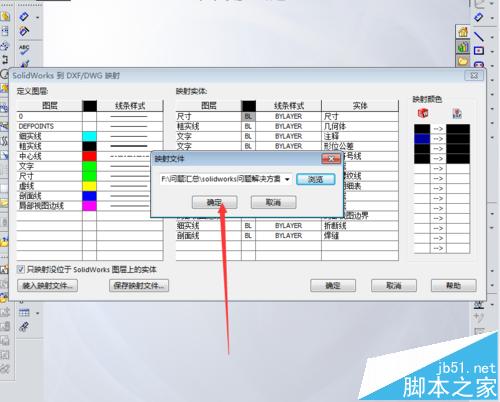

6、辛辛苦苦設置了這么多，可千萬不能一確定了之，它可不會自動保存！選擇“映射文件設定”，找個目錄，起個名字，按“確定”保存起來。

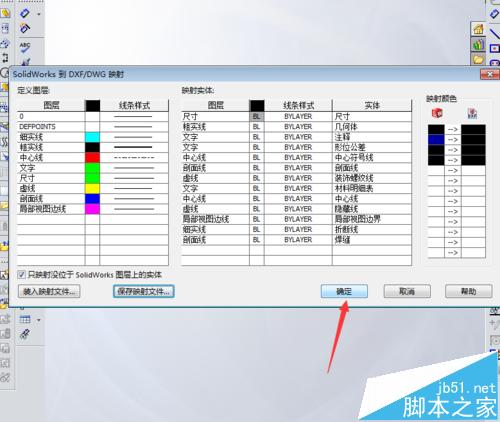

7、再按“確定”。大功告成！

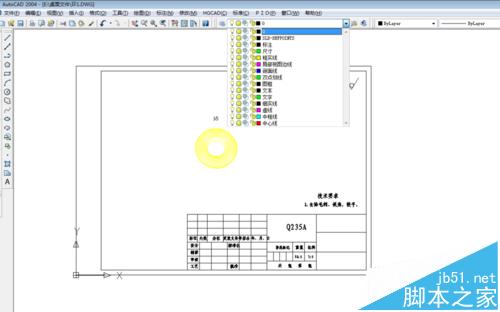

8、打開轉換的 DWG 文件，如果有什么不對的地方，回過頭來修改設置，重新保存，直到滿意為止。

注意事項：最好不要在這里選顏色和線條樣式，而應在第 4 步設定，它會自動把顏色和線條樣式設置為 BYLAYER 熟悉 AutoCAD 的朋友都清楚這一點。如果你不知道為什么，照做就可以了。
