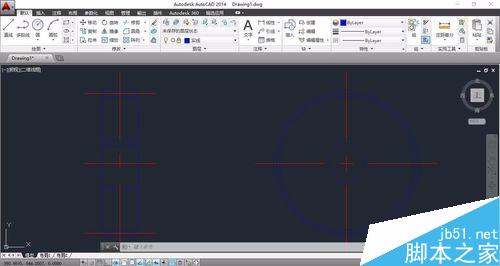

今天小編為大家分享CAD簡單快速地繪制立體齒輪方法，教程很不錯，很值得大家學習，推薦過來，一起來學習吧！

方法/步驟

打開CAD軟件，選中雙擊或者右鍵單擊選擇打開，該經驗以CAD2014版本為例進行分享。（其他版本的CAD都可以繪制的）

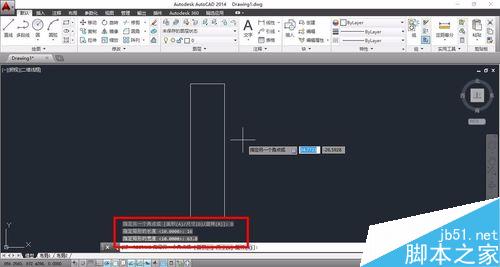

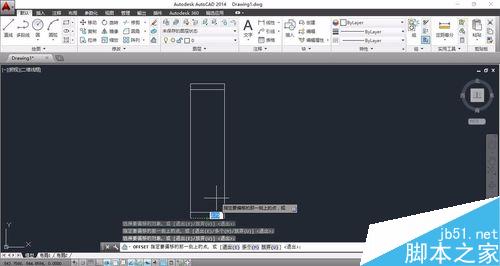

1、點擊矩形，繪制長度為16寬度為63.8的矩形。

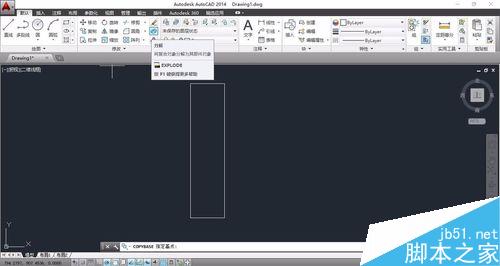

2、分解矩形，并且偏置上下矩形的線條為2.75  。

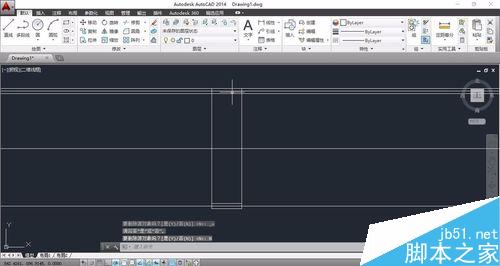

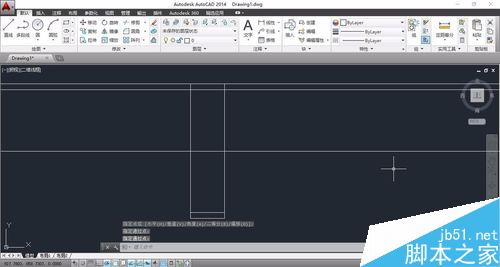

1、點擊構造線，繪制如圖所示的線條，即上面的三條線。

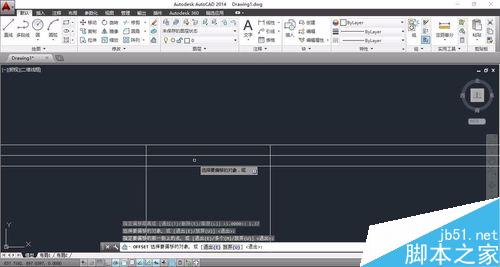

2、再偏置最上面的線條為1.37 。

3點擊鏡像，鏡像上述的偏置線條。

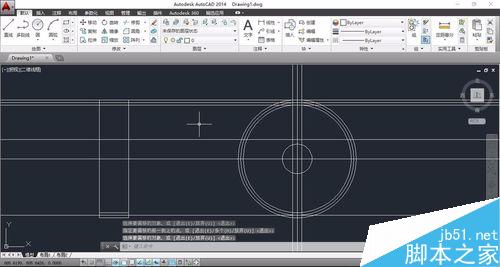

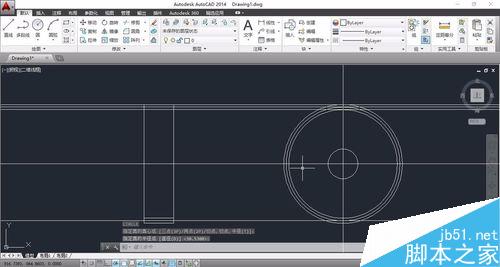

1、在右邊繪制構造線，繪制一個半徑為8的圓。繪制其他與線條相切的圓。

2、偏置中線向上10.5個單位，將構造線左右偏置2.45個單位。

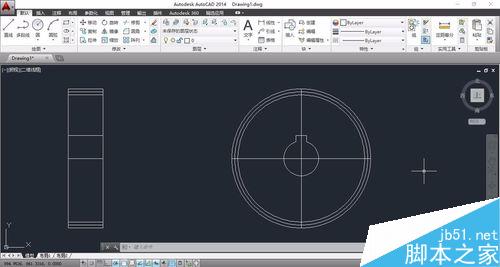

3、修剪多余的線條，如下圖所示。

1、構造線條，如下圖所示，更改為中心線并拉長。

2、更改輪廓線條。

最后一步，圖案填充。

注意事項

線條不夠粗，會注意的

以上就是CAD簡單快速地繪制立體齒輪方法介紹，操作很不錯，你學會了嗎？希望能對大家有所幫助！
