CAD的縮放命令最常用的是sc，可以輸入縮放比例。但是當無法計算需要縮放比例大小時，很多朋友就不知所措了，現在我來分享一下非整數比例縮放的經驗。

1、打開天正。以簡單的矩形及斜向的線段為例，演示如何將矩形的短邊縮放止任意長度、任意角度的線段處。

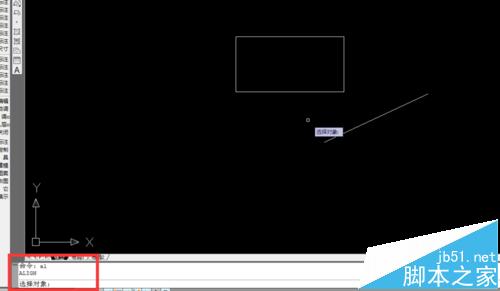

2、輸入al命令，下方提示“選擇對象”。

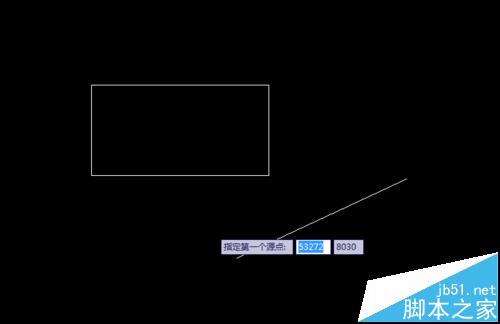

3、選擇矩形（即要縮放的對象）。提示“指定一個源點”。

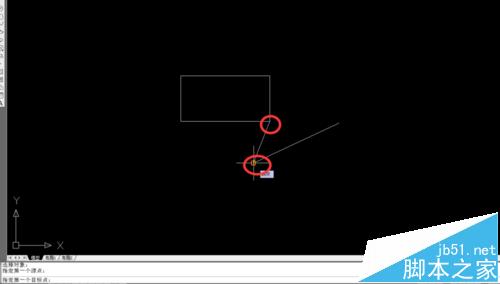

4、依次選擇圖中圈出的兩個點。

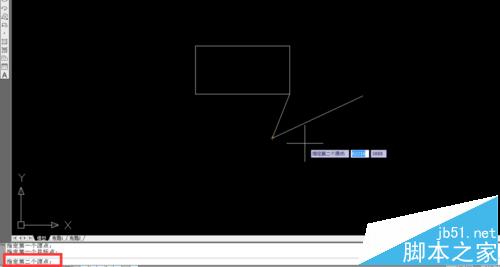

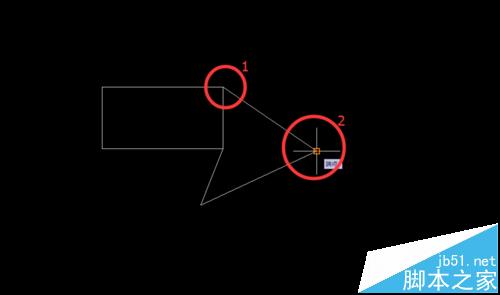

5、提示“指定第二個源點”。依次選擇圖中圈出的兩個點。

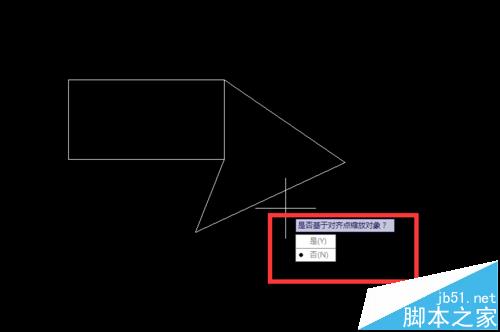

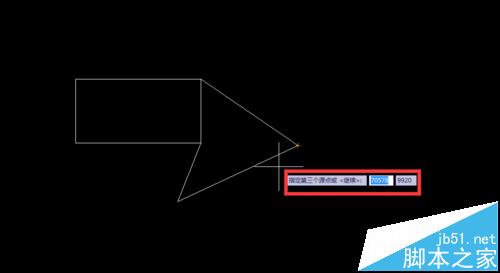

6、提示“指定第三個源點或<繼續>”，按空格鍵，選擇繼續。然后提示“是否基于對齊點縮放”，選擇“是”

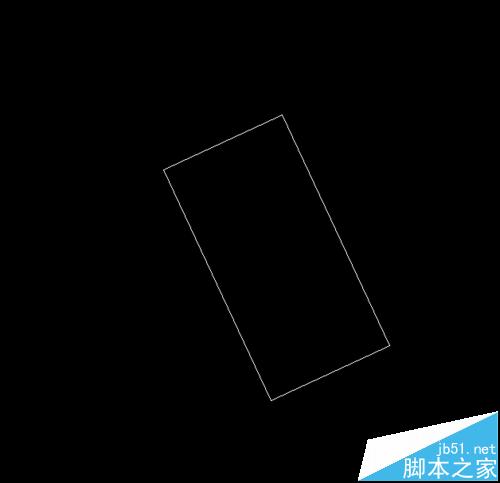

7、縮放成功！不用計算器，不用輸入不循環小數，就這么任性地成功了！
