繪制有寬度的圓或曲線的經驗分享

1、打開cad/天正軟件，幾乎是任何版本都可以。

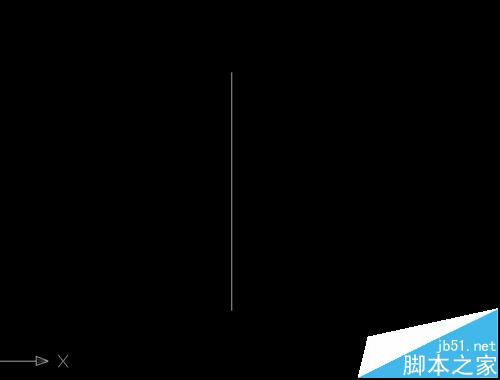

2、根據尺度需求，繪制一條線段。

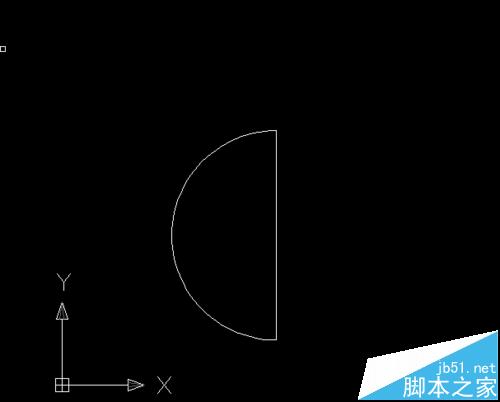

3、輸入“pl”命令，繪制曲線多段線。如果有朋友不清楚曲線怎么畫，可以參考我之前的一個經驗分享。

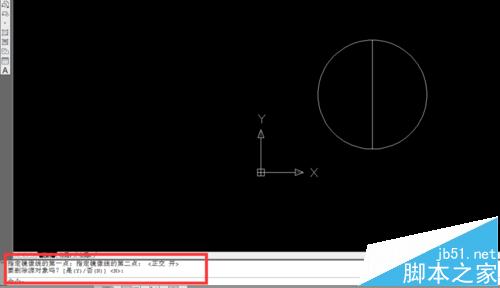

4、輸入“mi”命令，將繪制的半圓沿著剛才畫的線段鏡像，并將線段刪除。

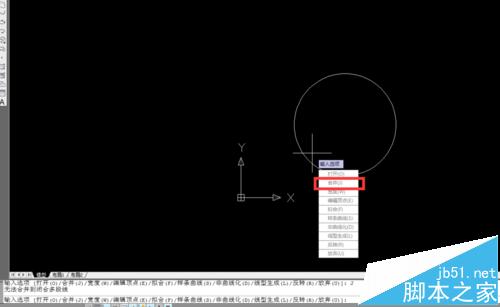

5、輸入pe命令，將兩個半圓連接。

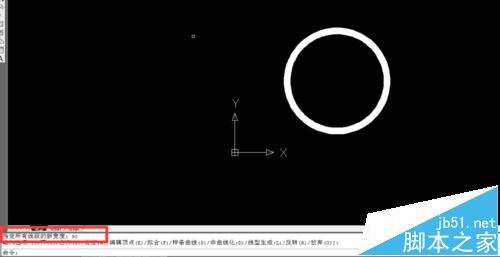

6、用pe-w命令給合并后的多段線一個寬度。

7、繪制完成。
