方法一：

1、有一種可能是所參照的塊名與南方cass內部塊名是一致的，同時，所代表的地物也是一樣的。只是它參照了別的層。這種情況下，我們可采用以下方法。先將這些地物按層作塊，然后，新建一個dwg文件引用南方cass的標準結構，在這個新建的文檔中，加入上述地物相應的標準化地物，可用DD命令或右邊工具欄。最后，將上述的塊插入現在的文檔中并將自己加入的標準地物刪除，用purge命令清理一下圖件。這樣就能將這個頑固的圖層去掉?，F在，要做的事就是將新建的文檔復制到原來的文件或保存后以塊的形式插回原來的文件。這樣就大功告成了。

2、用帶基點復制命令，復制所有地物，然后新建一個文檔，再用粘貼到基點命令，就可以去掉頑固圖層。這種方法適用于少數量級的地物的情況。

方法二：ET快車工具

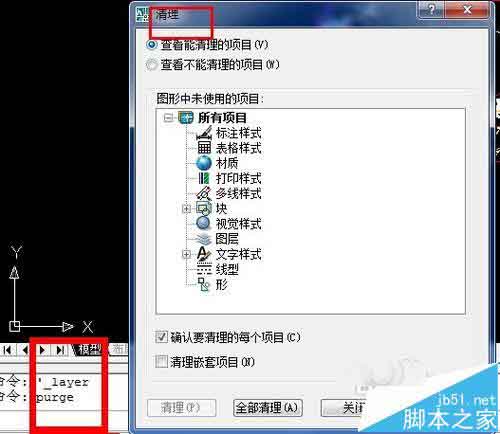

1、找出這個有參照的塊。有時候，你自己知道是那個塊的原因。可以用批量選目標的方法。在cass中有這個功能。然后替換這個塊就行了。也可以用過濾的方法filter。對于多重參照的，有時只要將其炸開就可以了。有時候，有些塊是自己不知道的。可以用purge命令，查看不能清理的圖塊，看有沒有不是內部塊的。將不是內部塊的。用圖塊轉層的功能，將其轉層處理。

2、直接使用ET快車工具，圖層匹配功能。將每個圖a層進行一次匹配。這樣每個圖層的實體就會關聯到現圖層內。然后就可以用purge命令。將頑固圖層清除。

注意事項：方法二使用較為方便、實用。但是前提是你安裝了ET工具。
