在cad繪圖時，尤其是需要配筋說明時，需要注明鋼筋等級，這就需要用到鋼筋符號了，然而由于這些符號的特殊性，導致其并不能直接輸入，下面就為大家介紹下如何在cad中插入三級鋼符號。簡單步驟如下：

第一步、安裝SJQY字體

首先下載SJQY字體，地址：http://pan.baidu.com/s/1qXJkmvi

下載完成后，解壓。

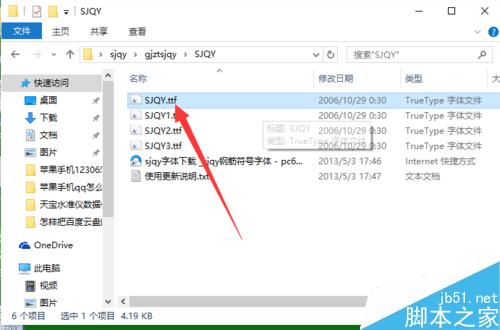

依次安裝著四個字體文件。雙擊打開。

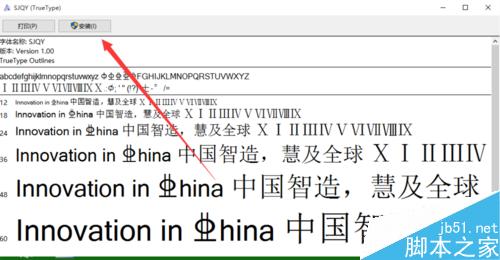

選擇安裝。

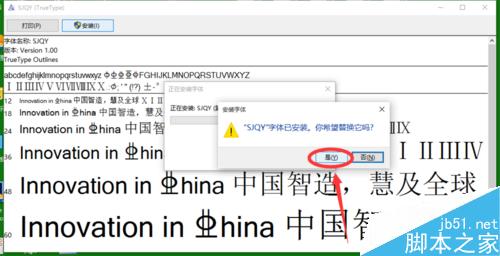

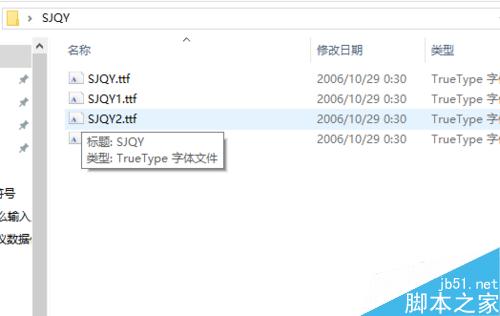

依次安裝這4個文件，弱國提示是否替換的話，選擇替換，直至4個都裝完。

第二步、新建SJQY文字樣式

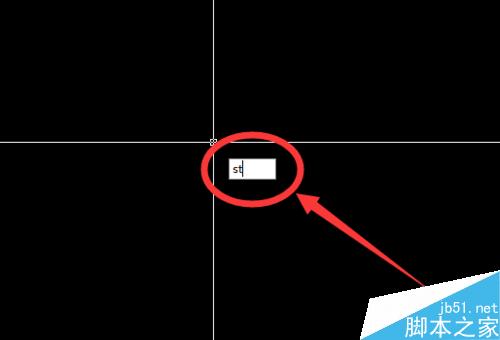

打開cad，輸入文字樣式命令“st”，

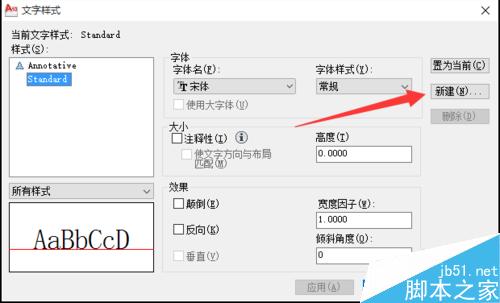

進入文字樣式，點擊新建。

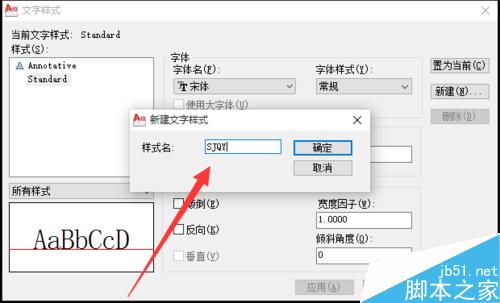

輸入新建樣式名稱“SJQY”，確定。

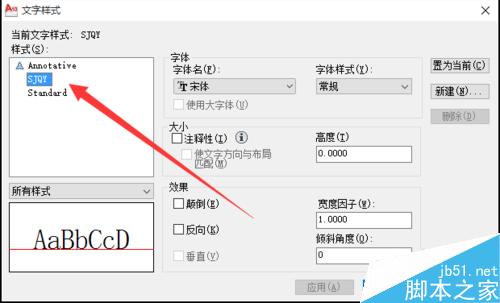

選中新建的“SJQY”樣式。

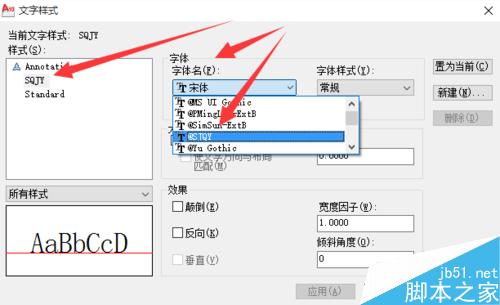

給它指定一個字體，即為“@sjqy”字體，點擊運用。

第三步、輸入鋼筋符號

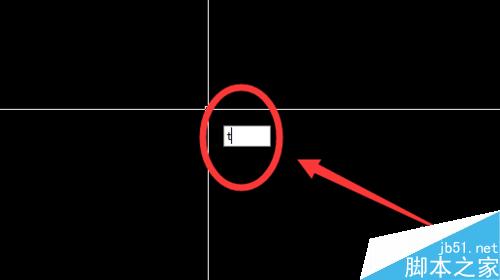

輸入文本命令“t”，回車。

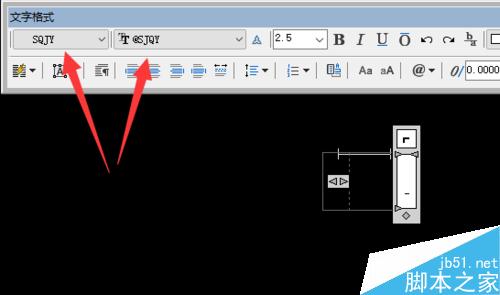

在彈出的文字對話框中，選擇文字樣式，選擇SJQY。

開啟大寫，注意這里一定要先開啟大寫。

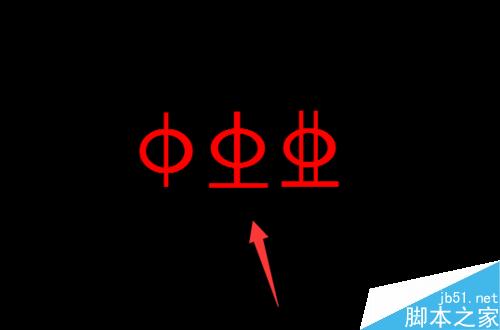

輸入大寫“A”,則為一級鋼；輸入大寫“B”，則為二級鋼；輸入大寫“C”，則為三級鋼……

注意事項

輸入字母前，一定要先開啟大寫。

以上就是如何在cad中插入三級鋼符號的字母方法介紹，操作很簡單的，大家按照上面步驟進行操作即可，希望能對大家有所幫助！
