在工程設計中，我們一般獲得對方提供的資料數據，以CAD數據為主。CAD數據圖層復雜多樣，圖層也比較規則分明，我們先挑選項目所需要的信息圖層及相關字段層。但有時也會碰到圖層邏輯比較混亂，圖層關聯性比較大的CAD圖,，這樣就比較麻煩。希望我提供的方法能對大家有所幫助。

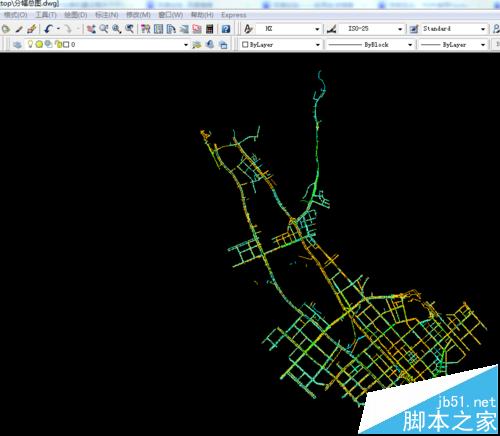

1、我們打開CAD圖紙，然后點開圖層特性管理器，可以看到所有的CAD圖層。

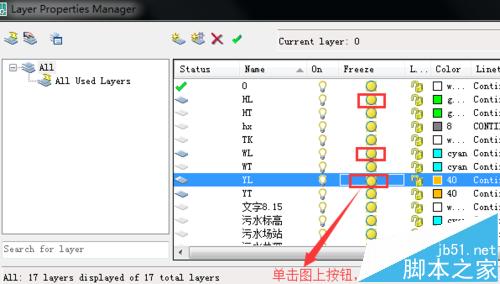

2、我們確保所有圖層為打開狀態，清晰看到每一圖層的作用。然后我們挑選目標圖層，進行凍結，凍結后該圖層不可見。如圖操作：

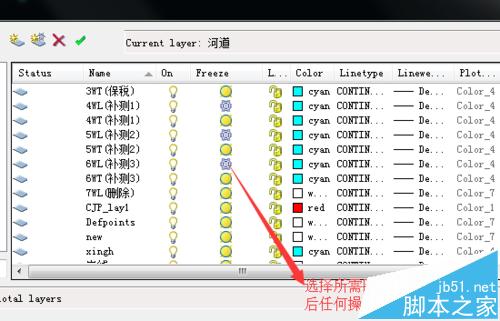

3、框選所有圖層，在計算機上按delete，刪除我們不需要的圖層。

cad中怎么刪除圖層? cad刪除多余圖層的方法

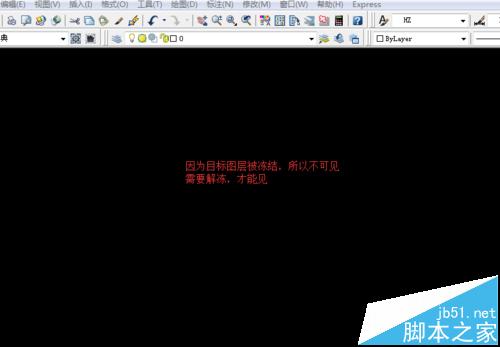

4、因?yàn)橹坝袃鼋Y(jié)步驟，所以被凍結的目標圖層不可見，需要解凍，才能見

cad圖紙加密怎么破解?炸開CAD加密圖紙的方法

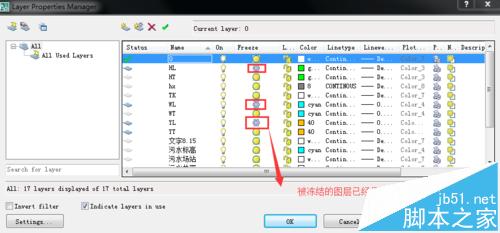

5、對圖層進行解凍，使其可以顯示。

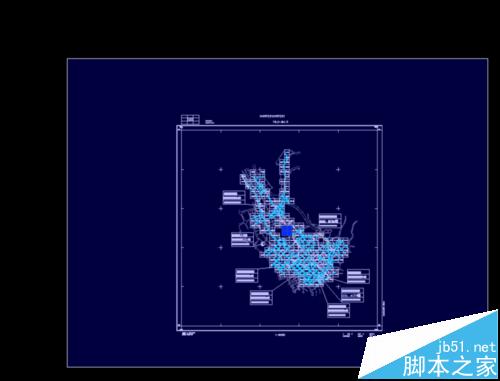

6、步驟完成，我們獲得目標圖層，同時保留為低版本的CAD版本，方便打開。

注意事項：圖層處理完后，需要保存為低版本的CAD圖紙，例如2000/2007版本的CAD，方便之后高版本的CAD軟件打開。
