AutoCAD提供了三個命令、兩種方法用于獲取三維實體的二維視圖。本例將介紹Solview命令和Soldraw命令配合使用的方法介紹Auto CAD獲取三維實體模型的二維視圖。

1、打開已有文件

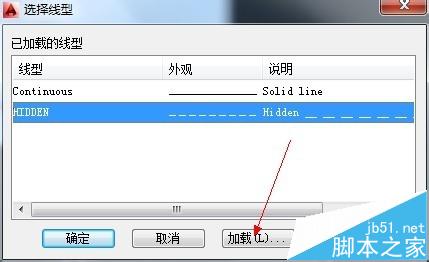

打開需要獲取二維視圖的三維實體模型的文件，并選擇顯示模式為“二維線框”，用Layer命令加載“Hidden”虛線模型。

2、進入圖紙空間

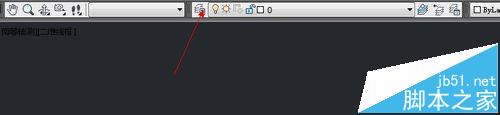

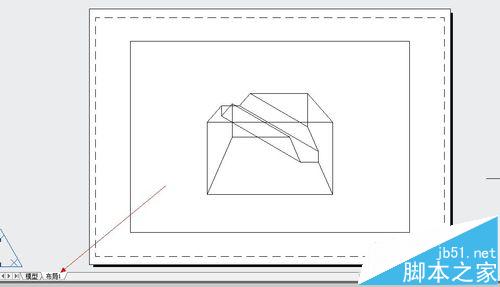

單擊繪圖窗口下方的選項卡“布局1”，進入圖紙空間，如圖。

3、用Solview命令建立多個浮動視口（建立俯視圖視口）

向鍵入命令欄鍵入“solview”按【Enter】鍵

在輸入選項【UCS（U)/正交（O)/輔助（A)/截面（S)】：用鼠標選擇“UCS（U)”或者鍵入“U”后按【Enter】鍵。

在輸入選項【命令（N)/世界（W)/？/當前（C）】<當前>：按【Enter】鍵

輸入視圖比例<1>：按【Enter】鍵

指定視圖中心：（在圖紙中指定俯視圖視口的中心位置，利用滾輪縮放圖形顯示）

指定視圖中心<指定視口>：按【Enter】鍵

指定視口的第一個角點：（指定俯視圖視口的左下角）

指定視口的對角點：（指定俯視圖視口的右下角點）

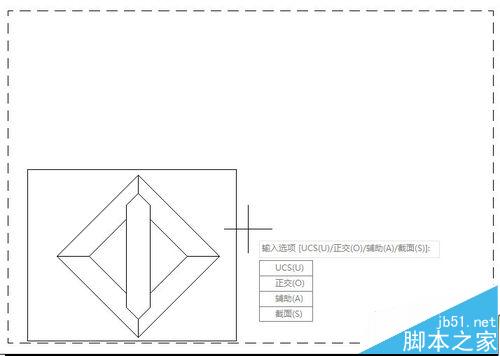

輸入視圖名：Top按【Enter】鍵。至此俯視圖視口建立完成，如圖

4、建立主視圖視口

在輸入選項【UCS（U)/正交（O)/輔助（A)/截面（S)】：用鼠標選擇“正交（O)”或者鍵入“O”后按【Enter】鍵。（以已有視口為參照基準，建立新的顯示正交投影的視口）

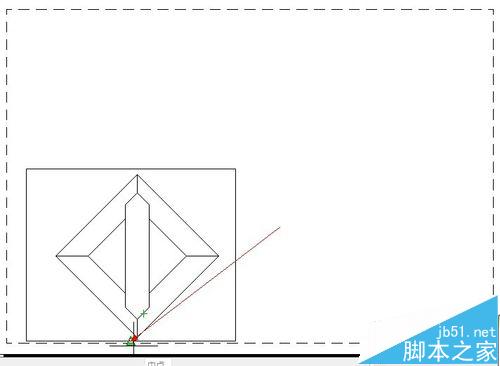

指定視口要投影的那一側：（捕捉俯視圖視口的下邊框中點，如下圖）

指定視圖中心：（在俯視圖上視口方指定一點）

指定視圖中心<指定視口>：按【Enter】鍵

指定視口的第一個角點：（指定俯視圖視口的左下角）

指定視口的對角點：（指定俯視圖視口的右下角點）

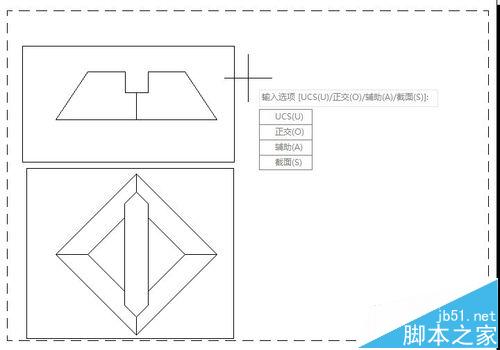

輸入視圖名：Front按【Enter】鍵。至此主視圖視口建立完成，如圖。

5、建立左視圖視口

在輸入選項【UCS（U)/正交（O)/輔助（A)/截面（S)】：用鼠標選擇“正交（O)”或者鍵入“O”后按【Enter】鍵。（以已有視口為參照基準，建立新的顯示正交投影的視口）

指定視口要投影的那一側：（捕捉俯視圖視口的左邊框中點）

指定視圖中心：（在主視圖視口右方指定一點）

指定視圖中心<指定視口>：按【Enter】鍵

指定視口的第一個角點：（指定俯視圖視口的左下角）

指定視口的對角點：（指定俯視圖視口的右下角點）

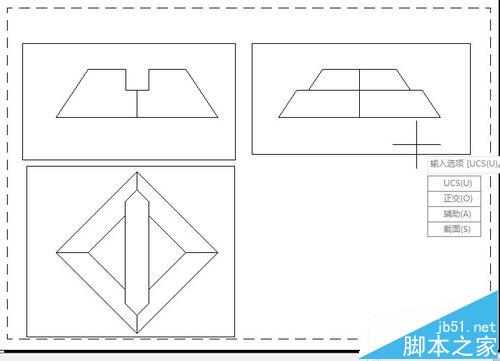

輸入視圖名：Left按【Enter】鍵。至此左視圖視口建立完成，如圖。

6、建立西南軸測圖視口

向鍵入命令欄鍵入“solview”按【Enter】鍵

在輸入選項【UCS（U)/正交（O)/輔助（A)/截面（S)】：用鼠標選擇“UCS（U)”或者鍵入“U”后按【Enter】鍵。

在輸入選項【命令（N)/世界（W)/？/當前（C）】<當前>：用鼠標選擇“世界（W)”或者鍵入“W”后按【Enter】鍵。

輸入視圖比例<1>：按【Enter】鍵

指定視圖中心：（在俯視圖視口右方指定一點，利用滾輪縮放圖形顯示）

指定視圖中心<指定視口>：按【Enter】鍵

指定視口的第一個角點：（指定俯視圖視口的左下角）

指定視口的對角點：（指定俯視圖視口的右下角點）

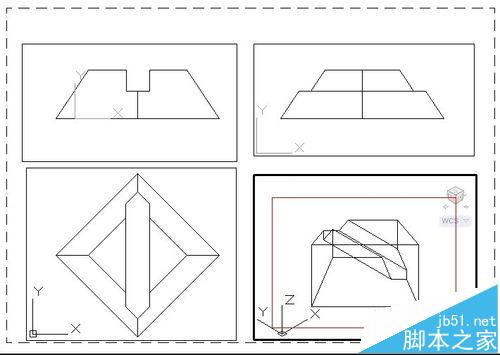

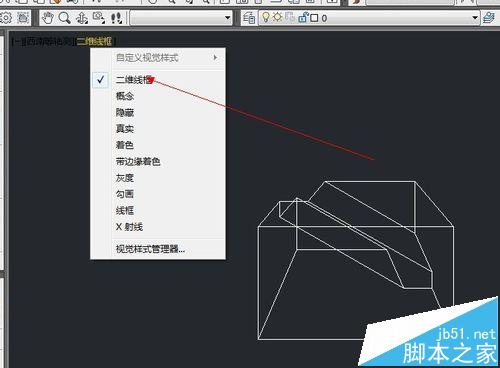

輸入視圖名：Ios按【Enter】鍵。至此西南軸測圖視口建立完成并將視口激活，西南軸測顯示模型，如圖

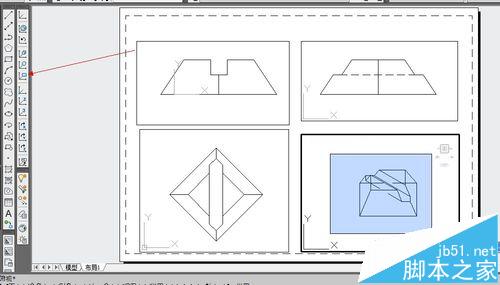

7、用Soldraw命令獲取二維輪廓圖

向鍵入命令欄鍵入Soldraw

選擇對象：指定對角點將四個視口都選中

選擇對象：按【Enter】鍵

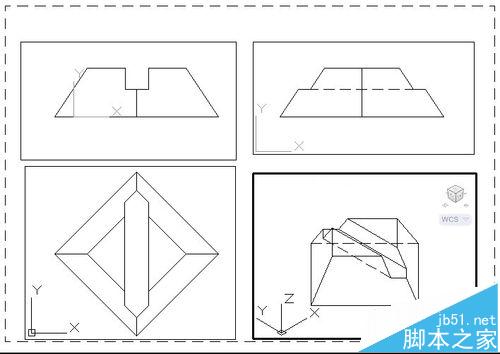

四個視口中生成二維輪廓圖，鍵下圖。

8、新建二維輪廓圖文件

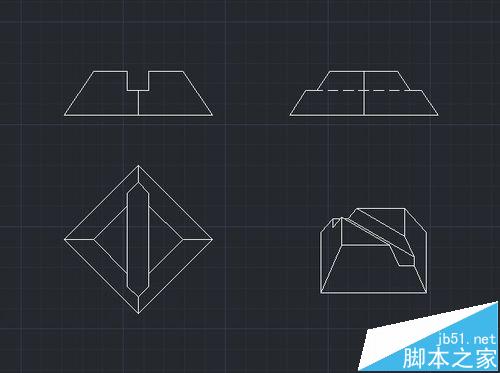

將生成的四個二維輪廓圖，復制到新的文件中，便于四個視圖的排列和修改。同時注意西南軸測圖的復制是應當注意，選取西南軸測圖時要用到“視圖”命令來選擇其他執行正規復制粘貼即可。

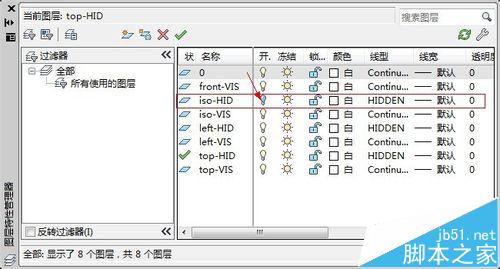

將復制到新文件的是個視圖按“長對正，寬相等，高平齊”的原則排列好，并在圖層特性管理框中，將西南軸測圖的圖層“ios-HID”的可見性關閉。

自此整個操作完成，成功獲取了三維實體模型的二維輪廓視圖。
