CAD二維圖形不共面該怎么解決?

2020-07-20 13:17:15
字體:
來源:轉載
供稿:網友

畫圖一直用AutoCAD2007沒有升級,也沒安裝天正之類的插件,在使用時,由于坐標定義,或者導入圖塊或引入別人的圖形等原因,經常會出現繪制的二維圖形不共面問題,對于填充及后期建模都有影響。在這里給大家介紹用AutoCAD的移動工具和擴展工具使二維線共面的兩種方法。

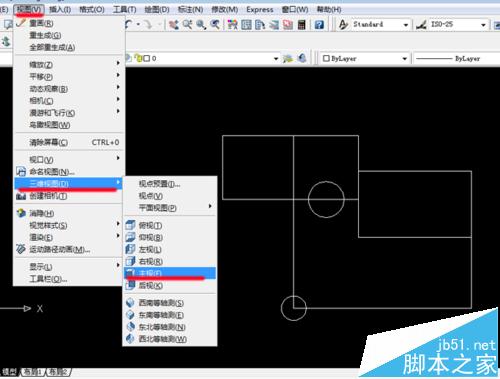

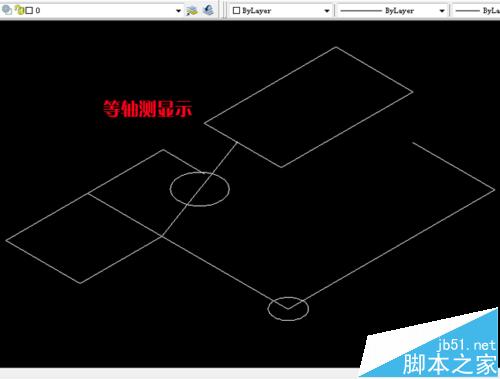

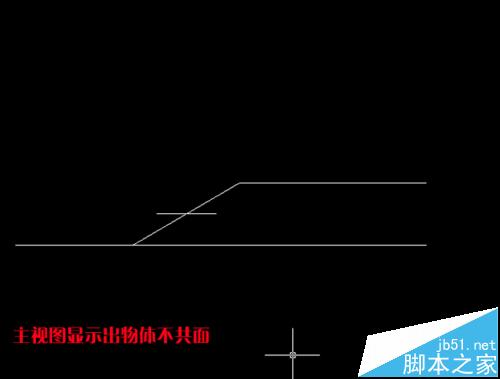

1、打開CAD,本例中平面圖形在頂視圖看沒什么問題,但進入到立面中就發現圖形不共面。

方法一:

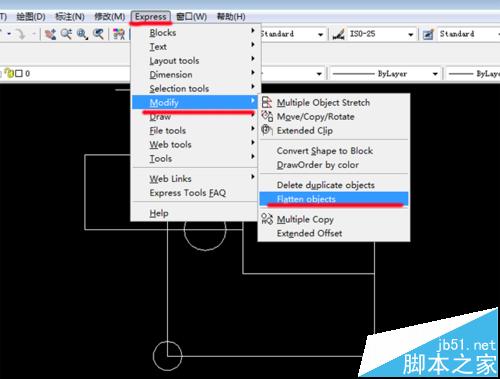

1、利用Express擴展工具將物體放置到同一平面。首先進入頂視圖,選擇Express擴展工具,選擇Modify——Flatten Objects展平物體

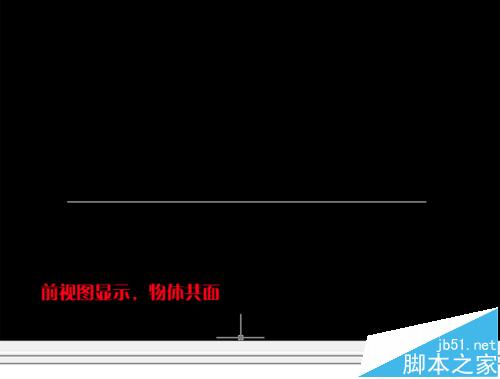

2、 選擇物體,確定(確定兩次,第二次是確認是否去除隱藏線),完成。在前視圖可見圖形已經共面

方法二:

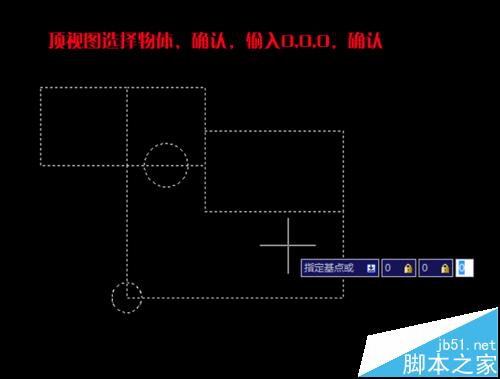

1、使用移動工具實現共面。回到頂視圖,首先使用移動工具,選擇物體——確認——輸入0,0,0(從原點出發)——確認——再輸入0,0,1e99(向上移動到正無窮)——確認

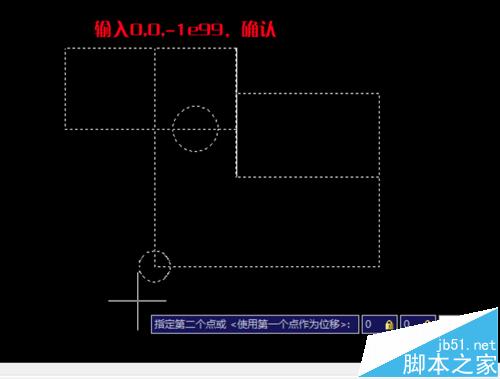

2、再次使用移動工具,選擇物體——確認——輸入0,0,0(從原點出發)——確認——再輸入0,0,-1e99(向下移動到正無窮)——確認

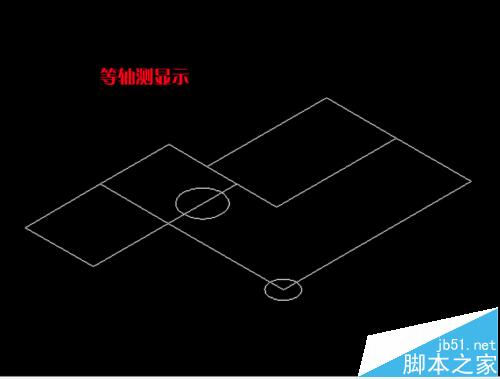

3、再次進入立面視圖,可以發現,繪制的二維圖形被放置到一個平面上

注意事項:

1、如使用方法二,請安裝Express擴展工具,在AutoCAD2007安裝時會提示。

2、這兩種方法對于三維物體也有效,如圖塊請先炸開。

3、如果場景中有圖塊,請炸開后執行。
