Microsoft PowerPoint可以繪制相當復雜的圖形，但面對超復雜的圖形就很難繪制，甚至無能為力。而利用專業制圖軟件AutoCAD就可以給PowerPoint繪制超復雜的、精準的圖形。這里介紹的方法有區別于使用AutoCAD繪制圖形后以圖片的形式放入 PowerPoint中，這里的方法是插入PowerPoint的圖形可以變成PowerPoint自身的圖形，完全可讓PowerPoint再次進行編輯。

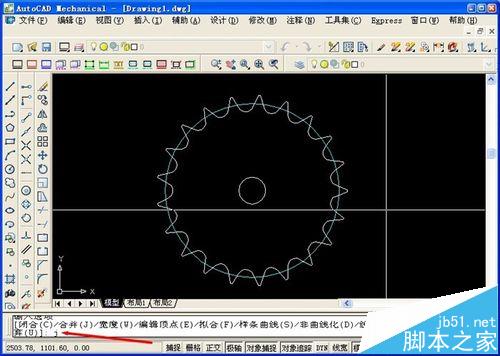

1、繪制圖形。打開AutoCAD，新建圖形，使用AutoCAD繪制我們想要的圖形。

2、把圖形轉換成多段線圖形。

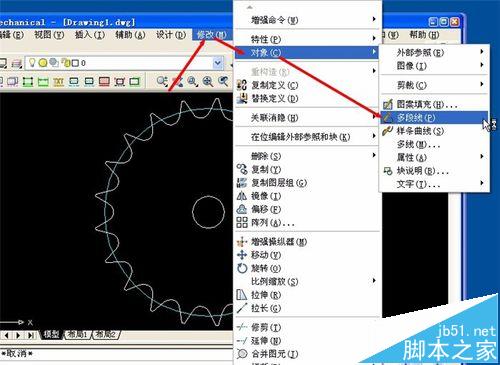

1）選擇“修改（M）”菜單，選擇“對象（C）”，選擇“多段線（P）”。

2）選擇第一條線段。

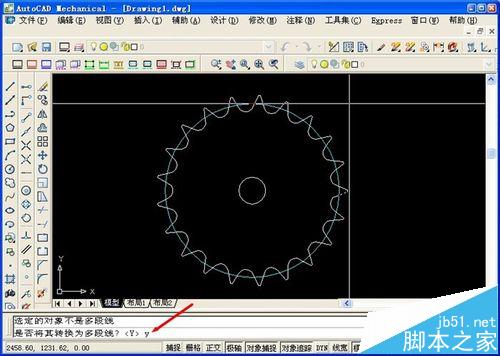

3）在命令行中輸入“y”，回車。

4）再在命令行中選擇合并：輸入“J”，回車。

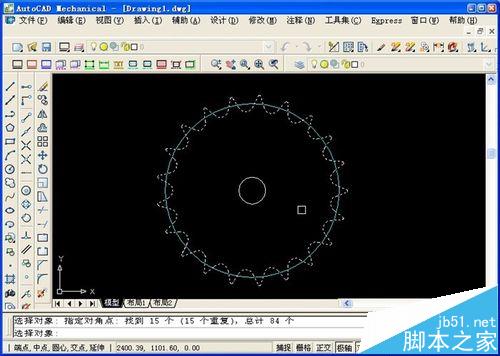

5）選擇需要轉換成多段線的線條，所選擇的線條應該是閉合的線條。

6）點鼠標右鍵，完成轉換。

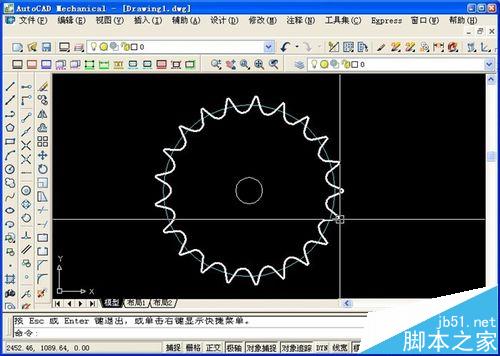

完成轉換后的線條會變成整體，用鼠標靠近時會變亮變粗。

3、導出圖形。

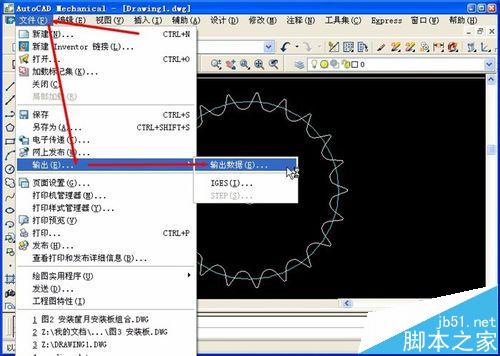

1）點擊AutoCAD主菜單的“文件（F）”菜單，選擇”輸出（E）…“，再選”輸出數據（E）…“。

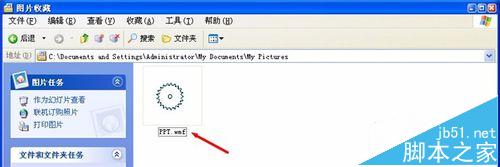

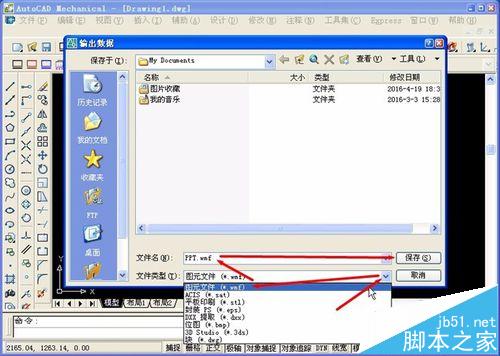

2）在彈出的輸出數據對話框中，文件類型選擇“圖元文件（*.wmf）”，填好文件名，點擊“保存（S）”。

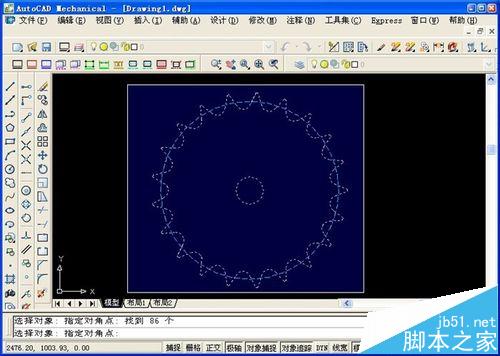

2）回到繪圖窗口，用鼠標全部選擇所畫圖形。

3）按鼠標右鍵，完成圖形導出。

4、插入圖形。

1）打開PowerPoint，打開或創建新的演示文檔。

2）進入到需要插入圖形的幻燈片頁面。

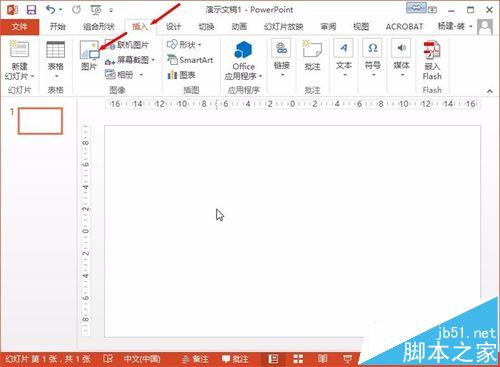

3）選擇“插入”選項卡。

4）點擊“圖形”命令按鈕。

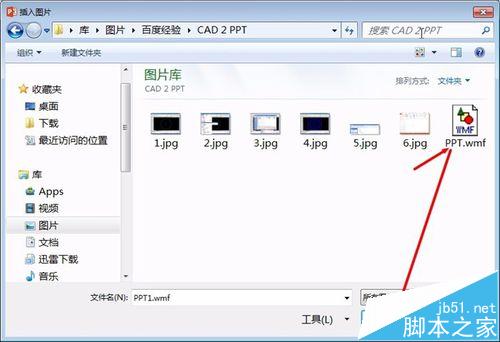

5）在插入圖片對話框中找到剛才用AutoCAD導出的圖元文件（.wmf）。

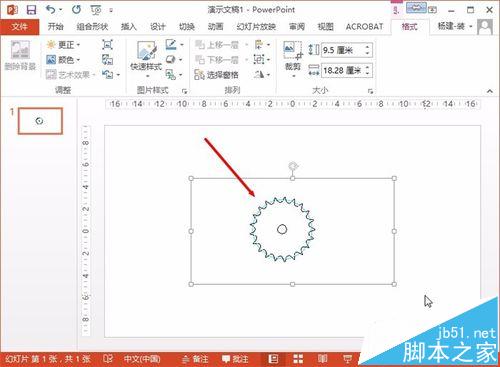

6）點擊“插入（S）”按鈕，完成圖形插入。

5、取消組合

1）選擇剛剛插入圖形。

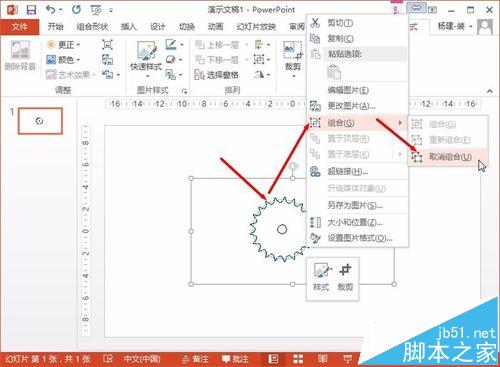

2）點擊鼠標右鍵，在彈出的快捷菜單中選擇“組合（G）”，再選擇“取消組合（U）”。

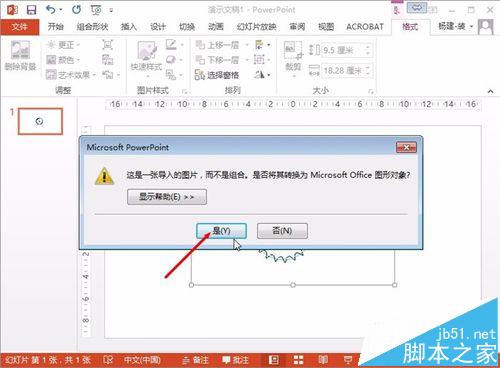

3）在彈出的警示對話框中點擊“是”。

4）再次對插入的圖形做一次取消組合操作。

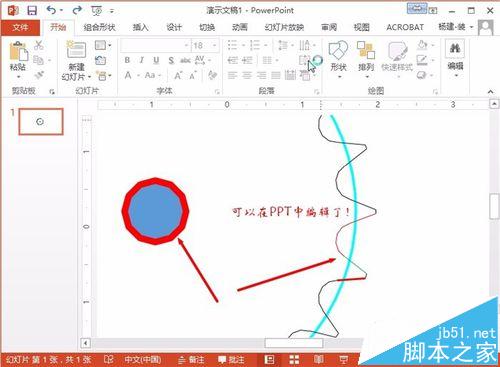

這樣所插入的圖形就變成了PowerPint自身的圖形，可以使用PowerPoint編輯了。這樣是圖形屬于矢量圖，清晰不失真。

6、輸出多余圖形元素。

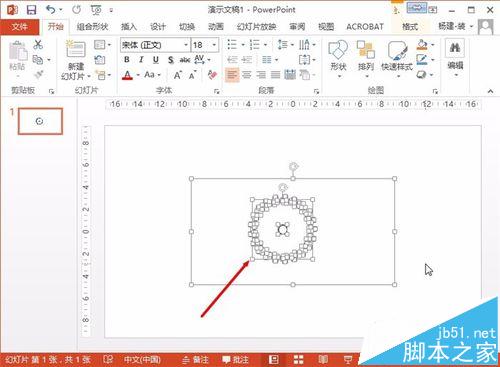

通過兩次取消組合操作后，圖形已經被打散，有一個多余的空白的圖形需要刪除。

1）用鼠標選擇其它空白處，取消所有圖形的選擇。

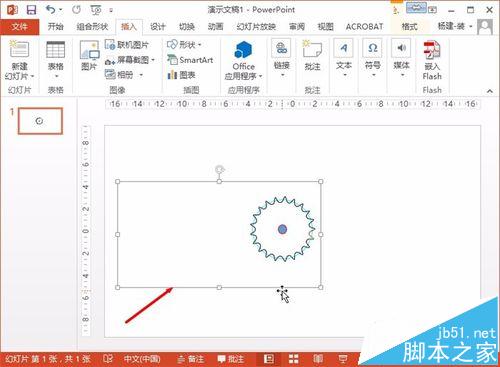

2）用鼠標點擊圖形的外圍，選中多余的空白圖形。這多余的空白圖形是圖元文件圖形的背景框，比其它圖形都大，所以選擇外圍就能選中。選中后可以試用鼠標拖動這個空白圖形，確認是否是真的空白圖形。

3）按鍵盤“Delete”鍵刪除。

這樣所插入的圖形就變成了PowerPint自身的圖形，可以使用PowerPoint編輯了。這樣的圖形屬于矢量圖，清晰不失真。

注意事項：

AutoCAD把線條轉換成多線段后，導入到PowerPoint中可能不能形成封閉的圖形，不是封閉的圖形就不能進行顏色填充。究其原因是在AutoCAD中轉換為多線段時，沒有真正轉換成功，請多堅持線段與線段是否真的連接，盡量避免圓弧與直線的連接。多試就會成功。
