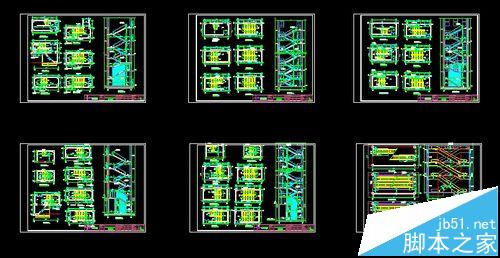

畫CAD圖的朋友應該都知道，在畫完CAD圖后，編輯目錄時很費時費力，其根本原因就是沒有一個有效的工具來處理這個問題。在使用CAD的過程中發現天正CAD提供了圖紙目錄自動生成命令。其編制的原理和CAD的屬性提取相似的：先把標題欄定義成塊屬性插入到圖形中，然后把插入的塊屬性的內容提取出來，傳遞到天正的表格里面，做成表格形式的圖紙目錄這樣，我們就節省了一部份無聊的勞動，省時省力，提高了出圖效率。但是天正的說明文件對此講解的不是太清楚，可能朋友們用起來比較不清楚，現在小編就來教大家怎么自動生成圖紙目錄，希望對大家有所幫助！

一、制作自己的標題欄

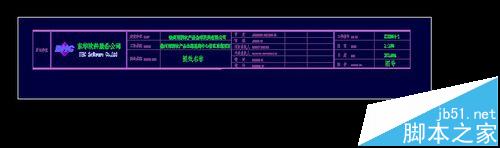

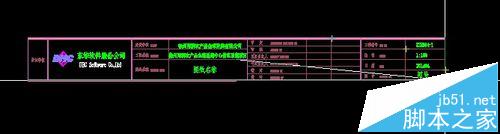

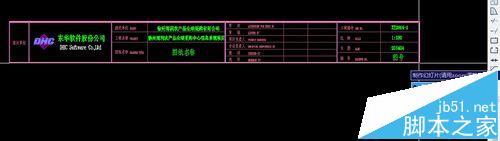

1、標題欄的大小是1：1的，即實際圖紙的大小，把圖紙名稱和圖號用CAD屬性的方式插入到你的標題欄中（圖紙名、圖號的文字樣式、字高自己看著定就行，不影響使用）；

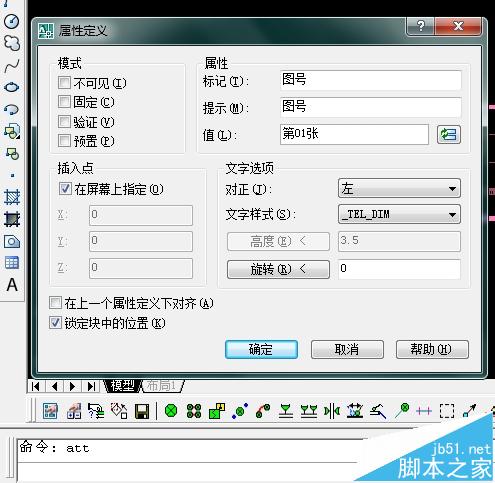

2、輸入快捷方式“ATT”，打開屬性定義

3、在屬性欄修改標記：圖紙名稱，提示：圖紙名稱，值：第01張，將“圖紙名稱”插在修改圖紙名稱處

4、圖號也通過相同方法完成。

二、制作天正的標題欄圖塊

1、將做好的標題欄制作成天正的標題欄圖塊，以備插入圖框時選用。天正菜單——設置——圖庫管理

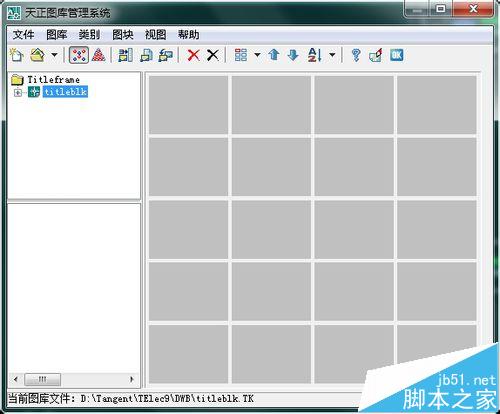

2、圖庫管理——圖庫

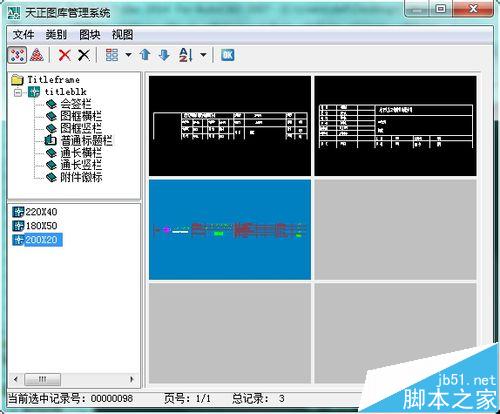

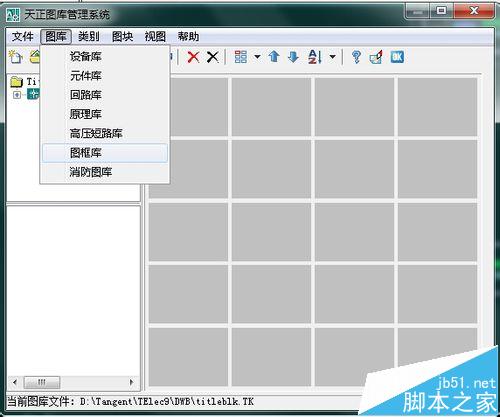

3、圖庫——圖框庫——普通標題欄

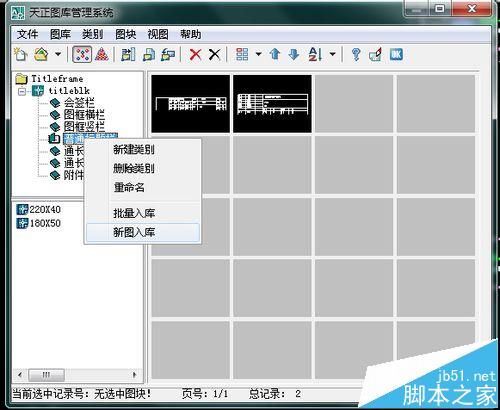

4、普通標題欄——新圖入庫

5、選中入庫部分——選擇端點

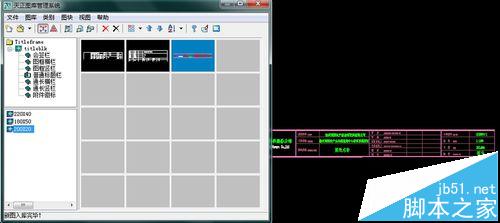

6、制作——新圖入庫完畢

三、把帶有標題欄的圖框插入到圖形中

1、天正菜單——文件布圖——插入圖框

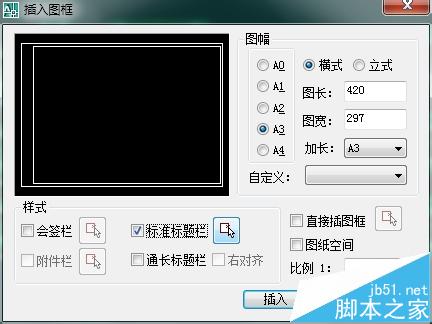

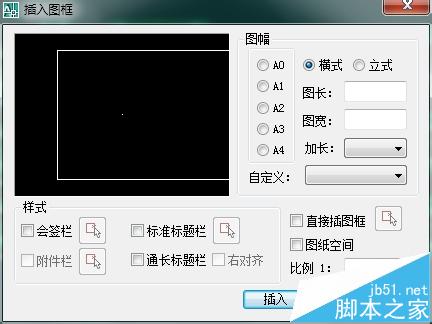

2、選擇圖幅——添加標準標題欄

3、選擇新入庫標題欄——插入

四、設定每個圖框的圖形名稱和圖號

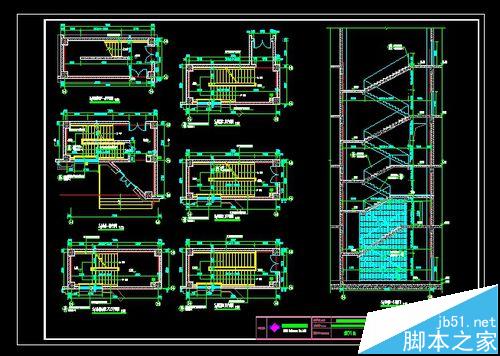

1、把插入每個圖框的標題欄的圖形名稱和圖號依據相應的圖形各自設定好（在示例中為了我只設置了前兩個標題欄，剩下的朋友們自己設置完就行），注意設置完后要存盤；

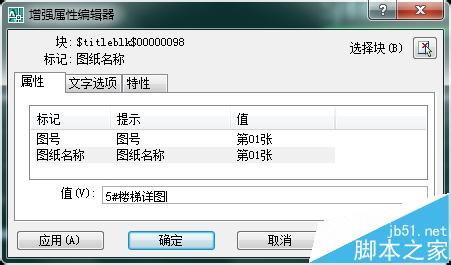

2、雙擊標題欄——修改圖號——修改圖紙名稱——確定

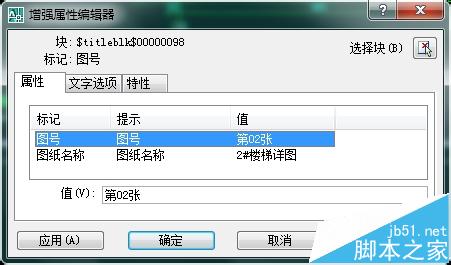

3、重復步驟2，改第二個標題欄，此時圖號要改成第02張

五、生成圖形的圖紙目錄

1、更改完所有標題欄后，選擇天正菜單——文件布圖——圖紙目錄

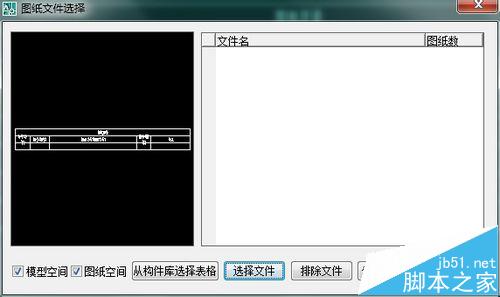

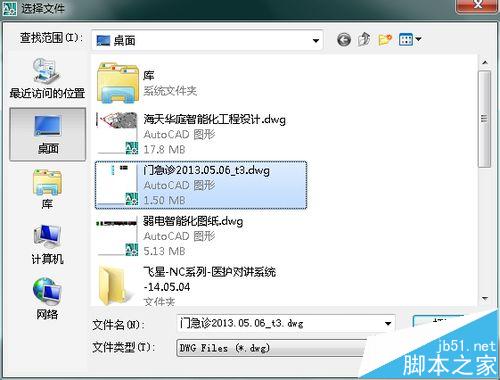

2、選擇文件

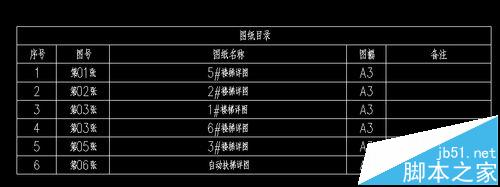

3、生成目錄

注意事項：小編使用的是2007版的AutoCAD，2014版的天正，其它版本可能有些差異，請根據實際本進行操作。
