經常我們需要用CAD做圖紙目錄，但是目錄一增加或者減少都會使修改相當麻煩，CAD插入外鏈EXCEL表格可以比較方便的解決這個問題，雖然后期如何修改還是需要手動刷新的，我這使用的是AUTOCAD2010版本

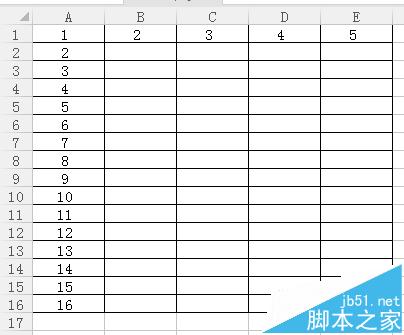

1、如圖我需要把【表格】插入到CAD文件中

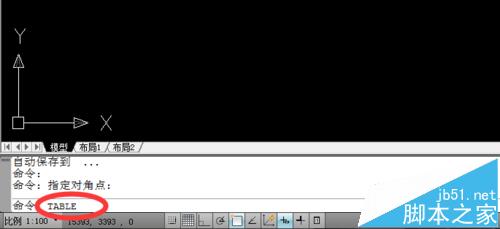

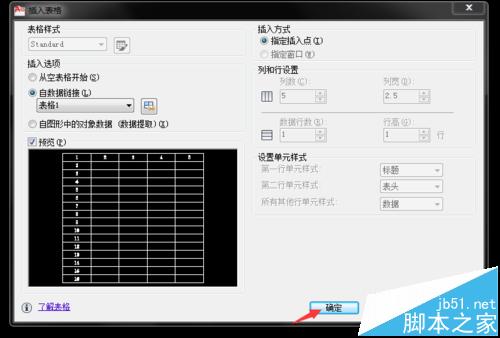

2、打開CAD，在命令欄鍵入table,彈出【插入表格】對話框 鉤選【自數據鏈接】，并點擊右側圖標

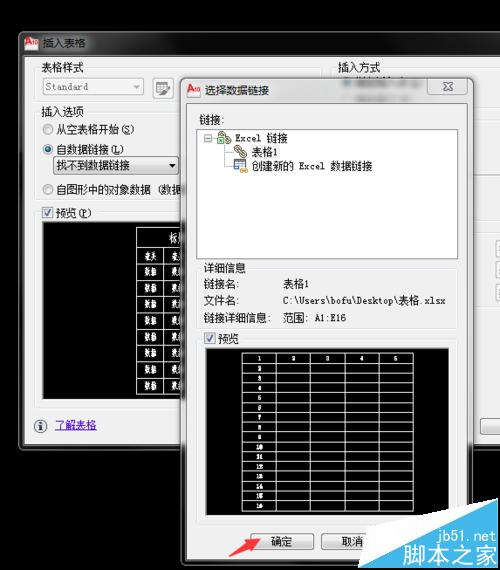

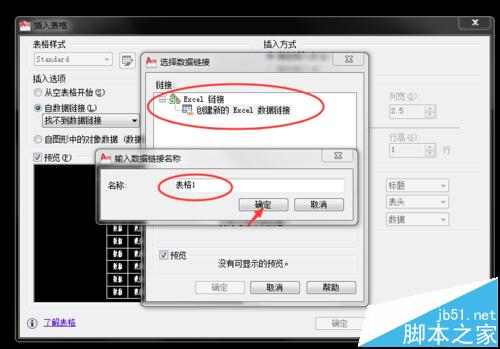

3、彈出【選擇數據鏈接】對話框點擊創建新的EXCEL鏈接，如圖并命名

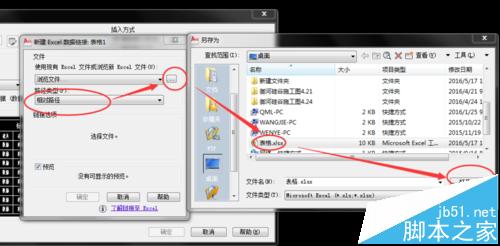

4、點擊確定后彈出【新建EXCEL數據鏈接】對話框，此處一定要選擇【相對路徑】，并按照如圖選擇表格所在地，點擊打開

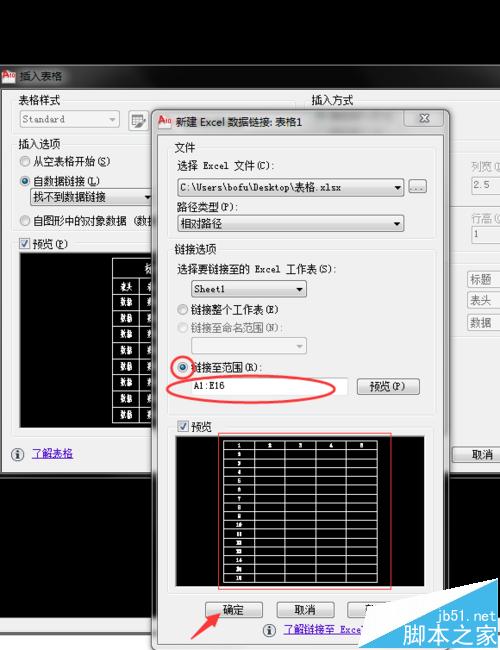

5、彈出【新建EXCEL數據鏈接；表格1】對話框，鉤選【鏈接至范圍】，填入你要鏈接的數據范圍，可預覽查看，最后【確定】

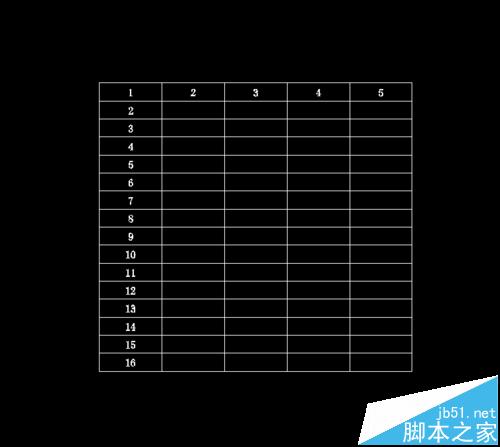

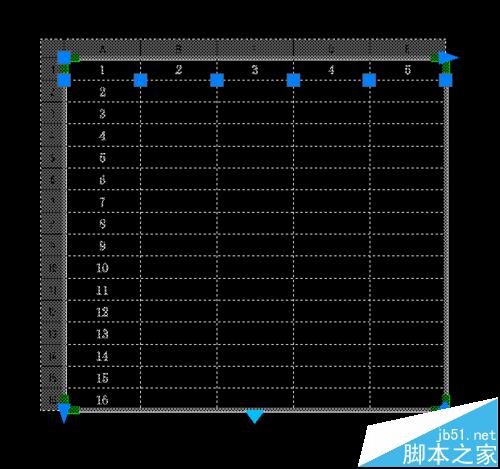

6、在CAD適當位置點擊，數據表格就插入完成了

注意事項：此表格插入以后需要做一定的調整，但對于后期修改目錄還是起到一點作用 的，后期只要在excel表格中修改好之后，再進去CAD手動TABLE進去刷新。
