機械、建筑、結構還是規劃等專業，都會用到CAD，實際操作起來還要區分圖層和標注。但是每次新建圖形來 編輯有很麻煩，拷貝其他圖形有會多出很多不必要的圖層。那么如何永久保存自己需要的所有圖層、標注樣式和字體呢，請往下看。

1、首先設置好圖層的名稱、顏色、線寬和線型。如圖1，我是結構專業的。

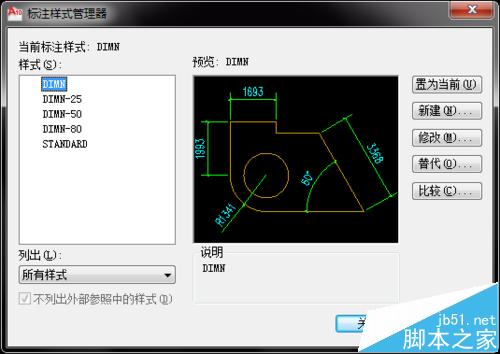

2、設置標注樣式，快捷鍵是d。如圖2。

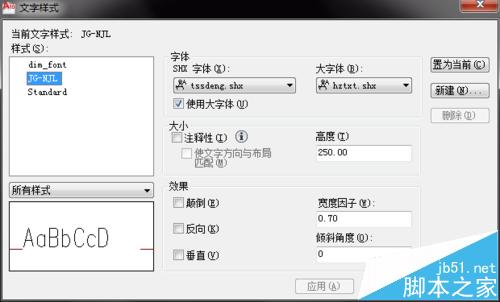

3、設置字體，快捷鍵是st，如圖3。

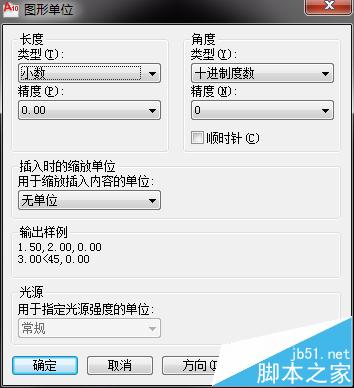

4.還需要設置一下圖形單位，快捷鍵是units，別小看他，有些人在設置字體的“寬度因子”時候比如想要0.7，卻怎么改還是1。問題就在于這個的選項里，“精度”是1。只要改成0.0或者0.00,那么字體的寬度因子就變成0.7了。

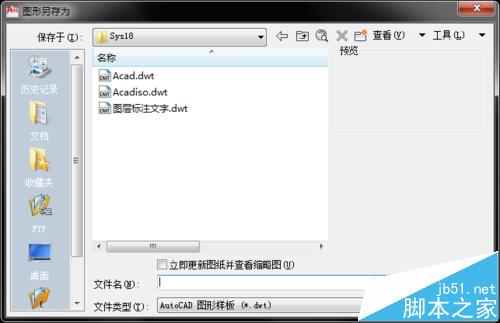

5、關鍵的一步到了。這些全部設置好了以后，點擊保存或者另存為，格式選擇“dwt",自動出現最后那張圖的對話框。名字自擬，我的是”圖層標注文字“，在這個路徑里復制剛才保存的DWT文件，放到U盤里，去到別的電腦也可以使用了。
