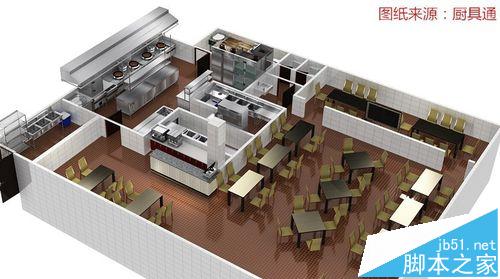

在進行商用廚房設計的時候，使用廚具通2016中的通用圖塊進行設計，就可以直接在廚具通3D軟件中生成效果圖。

一、完成平面圖后從廚具通2016中導出

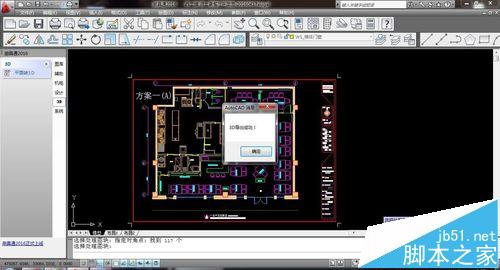

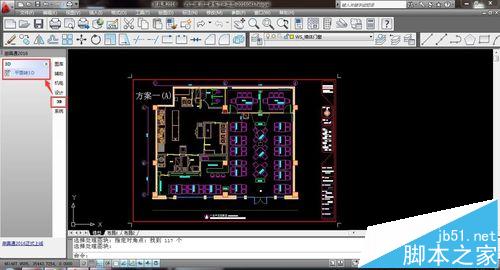

1、使用廚具通2016繪制平面圖，點擊3D-平面轉3D

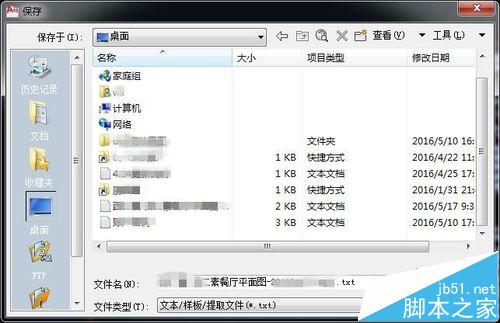

2、選擇文件保存的位置

3、選擇需要轉出的圖紙，回車確認

二、導入到3D軟件中

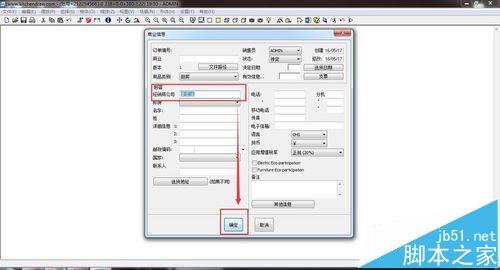

1、關閉平面軟件，打開3D軟件。新建一張圖紙，在彈出的窗口中填寫信息。在經銷商公司填寫圖紙的名稱，這個就是保存時的名字，然后確認。

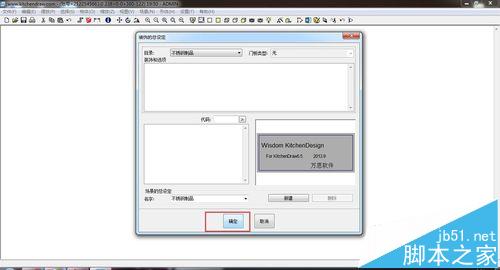

2、設置裝飾樣式（可以忽略直接確定跳過）

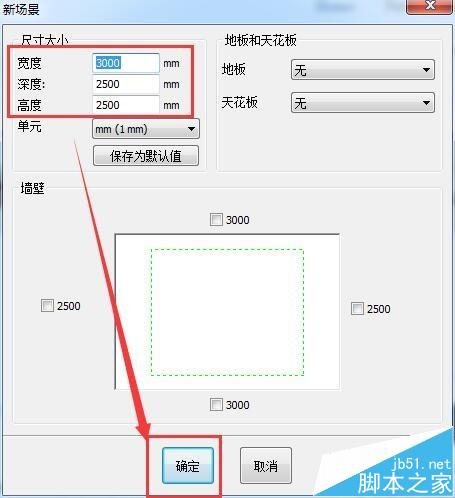

3、設置畫紙尺寸，這個不要太小就可以，要確保整個圖紙在綠色框內

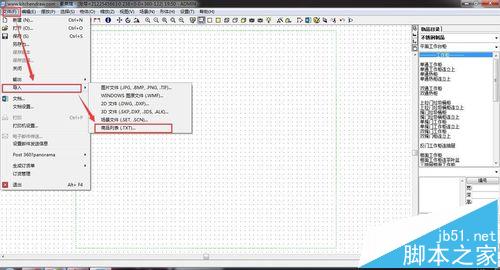

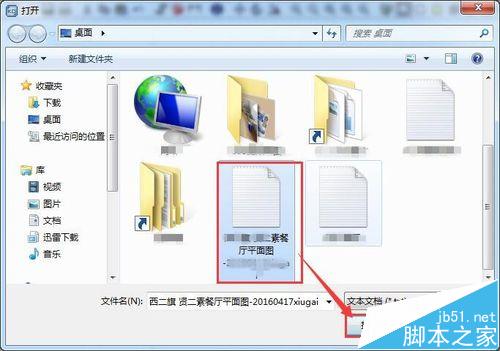

4、現在開始導入，點擊文件-導入-商品列表，導入剛才保存的文件

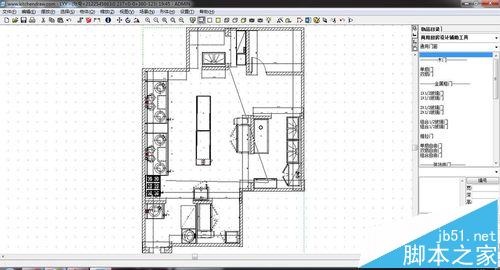

5、導入平面圖紙即可。點擊俯視圖按鈕即可生成俯視圖。

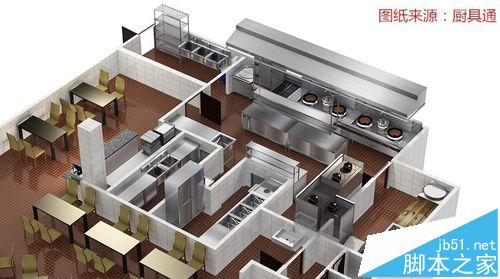

6、添加桌椅后，俯視圖效果如下

注意事項：

平面轉3D的功能，需要先購買廚具通的3D軟件，但平面部分的廚具通2016是免費的，可以隨便用
