我們用CAD做出設計圖的時候，有時候需要導出圖紙圖片給別人看，或者打印出來。一般方案是比較的大的，所以有時候?qū)С龅膱D片看不清楚，尤其是細節方面，而且打印出來質量是很差的！所以要對打印進行設置。

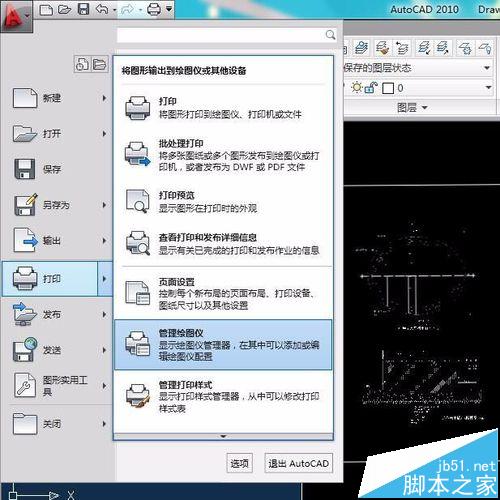

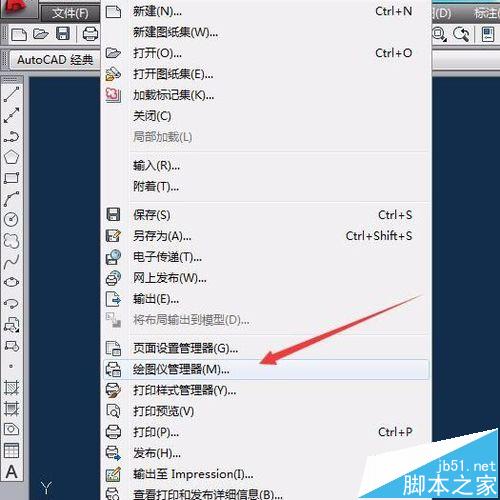

1、以CAD2010為例，打開我們要導出的圖，點擊“打印-管理繪圖儀”（因?yàn)榘姹静煌Q也有不一樣），如果是2007經典操作界面，點擊“文件-繪圖儀管理器”也一樣。

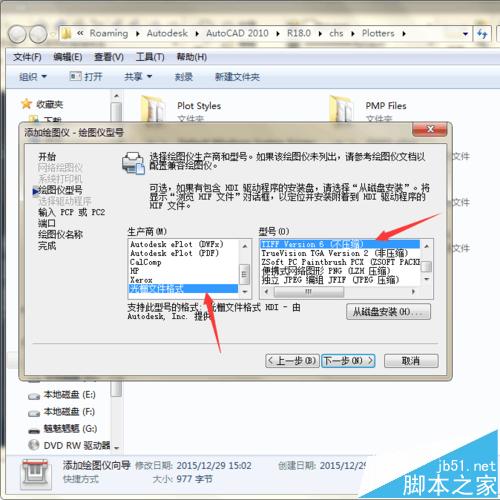

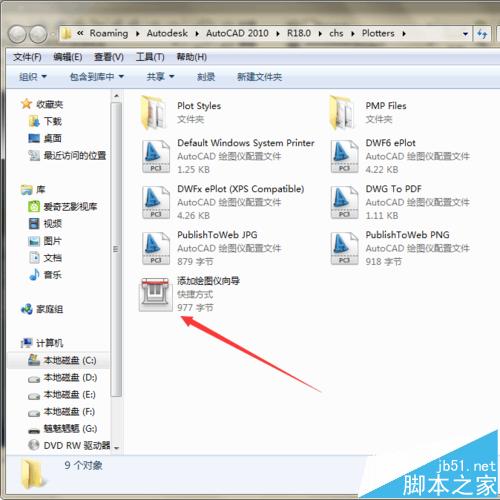

2、點擊后，選擇“添加繪圖儀向?qū)?/strong>”，一直點下一步到“繪圖儀型號”，選擇“光柵文件格式”，型號選“TIFF version6（不壓縮）”。

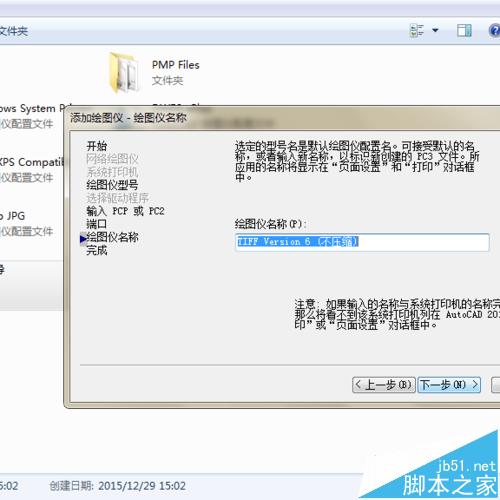

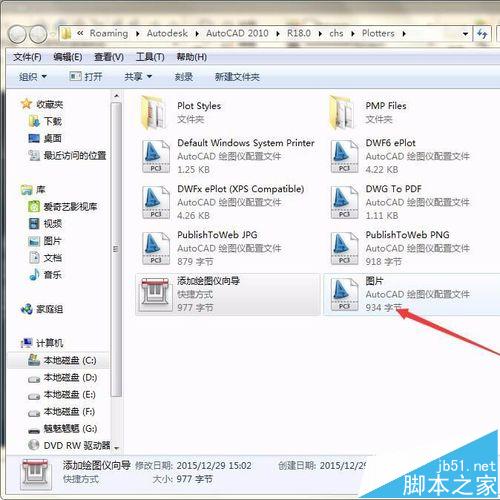

3、然后一直點下一步，改下繪圖儀名稱，方便尋找，然后點擊確定。就可以看到新添加的打印機。

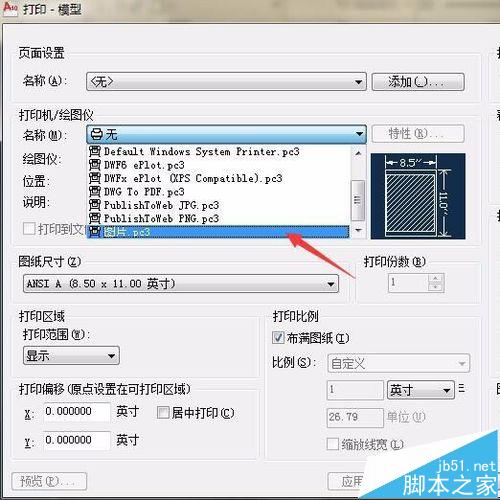

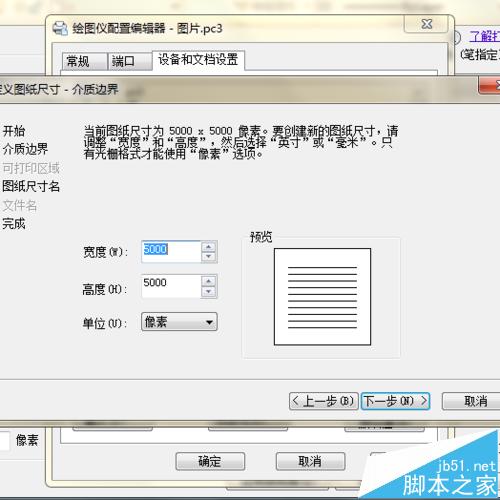

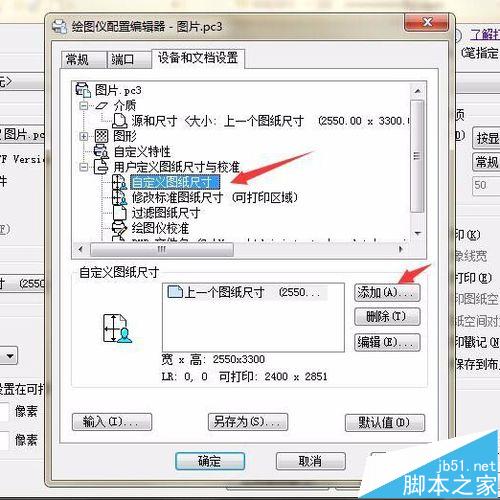

4、Ctrl+P（打印快捷鍵）打印，在“打印機/繪圖儀”里找到我們?cè)O(shè)置的打印機。點擊旁邊的“特性”改變尺寸。“勾選創建新圖紙”改為“5000X5000”像素。然后確定。（如果設置大了會卡就改為3000，一般都是在3000-6000）。

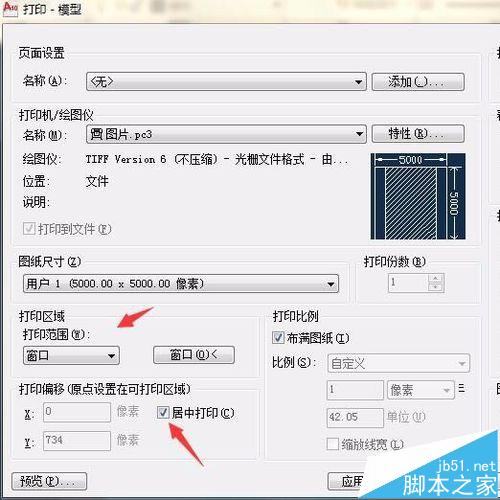

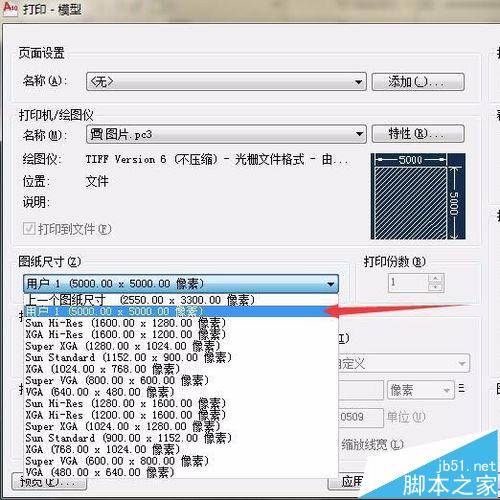

5、在“圖紙尺寸”里找到我們?cè)O(shè)置的尺寸，點擊“窗口”選中全圖，勾選“居中打印”。

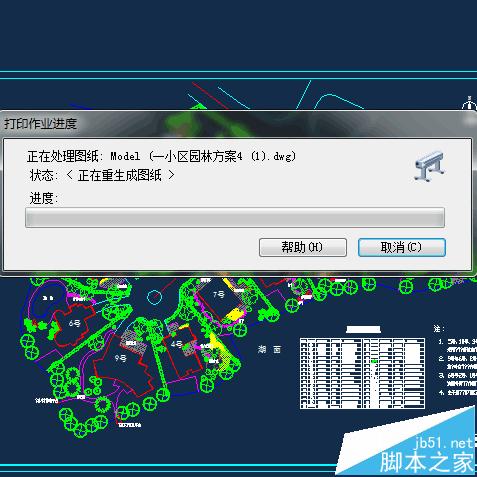

6、如果要導出黑白的圖片，在“打印樣式表”里選擇“monochrome.ctb”即可。點擊確定生成圖紙。

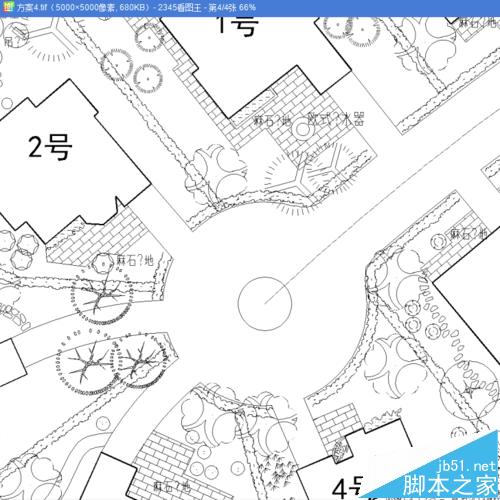

7、這是放大66％的圖片，很清晰，還可以放更大。
