CAD是一款工程圖繪制軟件，里面有很多好用的操作功能，如果能夠熟練應用，將會提高我們的工作效率，節省時間，起到事半功倍的效果，下面我們來看看CAD如何進行環形陣列復制。

1、打開Autodesk CAD2015，進入其工作界面，如圖所示：

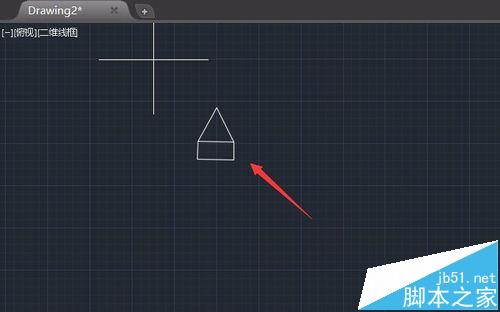

2、在視圖區先繪制一個復制的對象，如圖所示：，

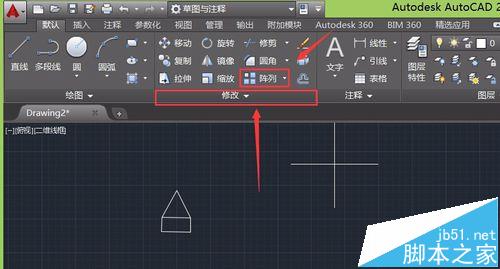

3、在上面的菜單區找到修改里面的陣列菜單，如圖所示：

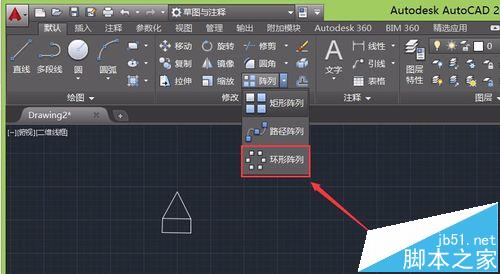

4、點擊陣列后面的三角，在下拉菜單里找到環形陣列選項，如圖所示：

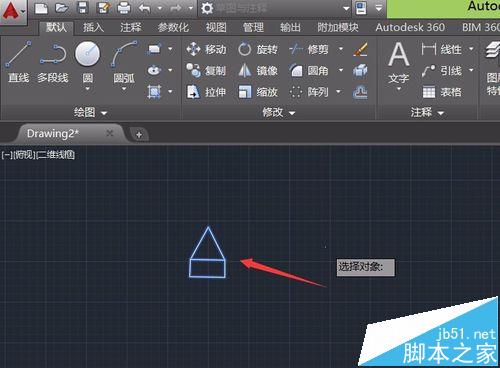

5、點擊環形陣列選項后，在視圖選擇復制的圖形，如圖所示：

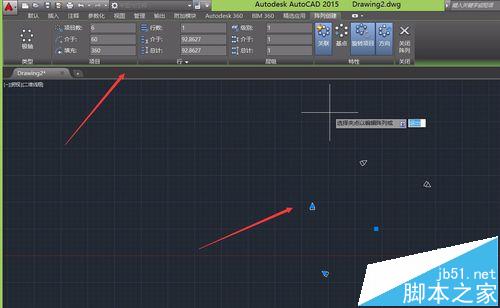

6、選擇復制的對象后，按下鍵盤的空格鍵，在視圖里用鼠標左鍵，選擇一個基點，上面的菜單出現陣列創建修改界面，同時視圖區出現了復制出來的圖形，如圖所示：

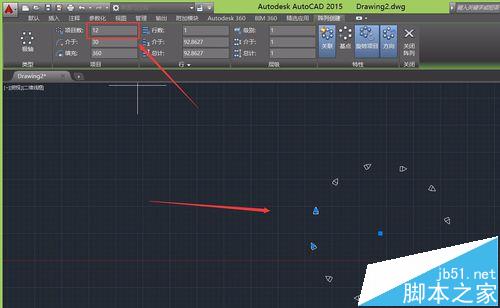

7、在上面的創建去修改項目數為12，視圖區里就復制出來了12個圖形，該圖形是圍繞鼠標點擊的基點為圓心復制的，如圖所示：

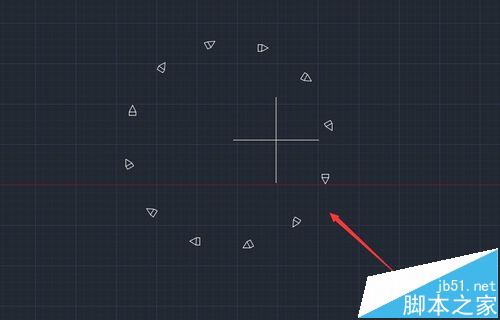

8、按下鍵盤上的空格鍵，環形陣列復制就操作完成了，最后的圖形如圖所示：
