在電氣施工圖設計中，遇到建筑物需要設置接閃桿，那怎么畫接閃桿的保護范圍呢？小編是利用滾球法來確定接閃桿的保護范圍的，需要先明確建筑是幾類防雷建筑，一類防雷建筑的滾球半徑為30米，二類防雷建筑的滾球半徑是45米，三類防雷建筑的滾球半徑是60米，下面小編將以二類防雷建筑為例子，給大家分享一下如何畫接閃桿的保護范圍。

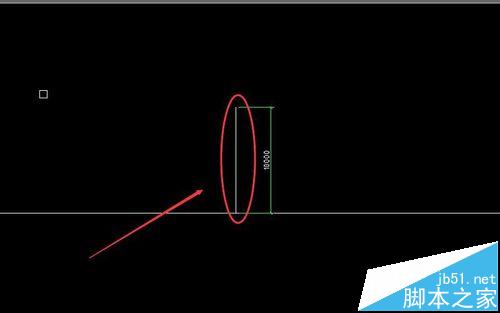

1、打開CAD軟件，小編以10米的接閃桿為例子，先把接閃桿畫出來。

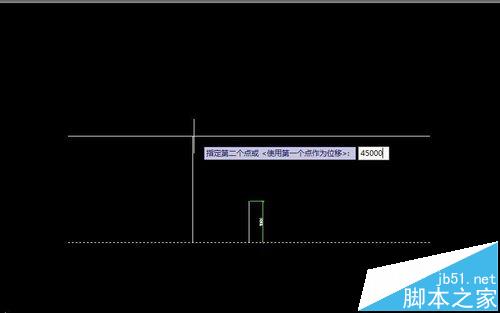

2、將地面的水平線向上復制一根，距離地面為45米。

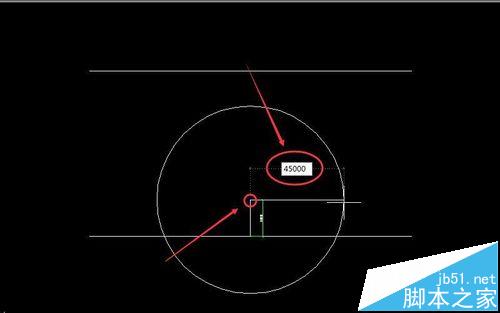

3、以接閃桿桿尖為圓心畫一個半徑為45米的圓。

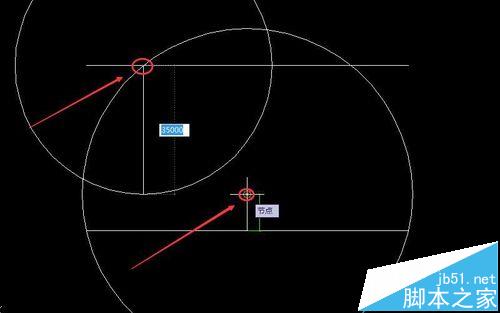

4、圓與地面上45米的水平線有兩個交點，先選左邊的交點為圓心，再畫一個半徑為45米的圓。

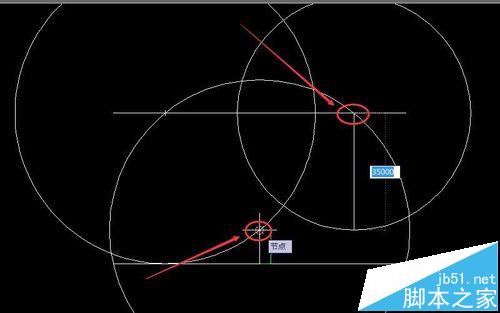

5、同樣的方法，在右邊的交點也畫一個半徑為45米的圓。

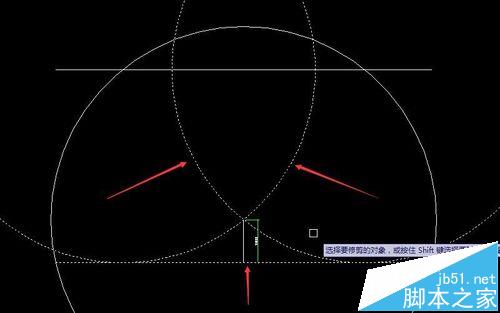

6、輸入命令“TR”，選擇與接閃桿桿尖相交的兩個圓和地面的水平線。

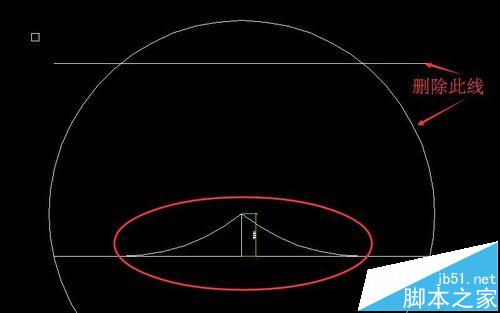

7、選中者兩圓和一直線后，右鍵打斷兩圓，如圖所示，將圓和輔助線刪除掉，接閃桿在立面的保護范圍就畫出來了。

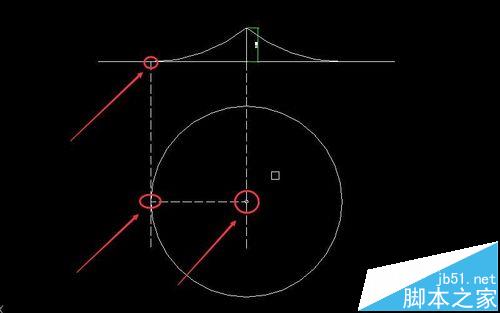

8、剛才畫的是立面圖，現在再畫水平面上保護范圍，如圖所示，在接閃桿延長線下面找個點，作為接閃桿的位置，立面保護半徑與地面的交點，畫一根垂直的延長線，水平接閃桿的中心水平畫一條延長線，以接閃桿為圓心，半徑到交點畫一個圓，這就是接閃桿在地面上的保護范圍。

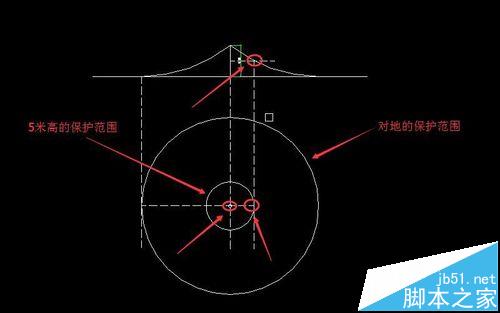

9、假設要看5米的水平位置的保護范圍是多大，立面圖上畫一根5米高的水平線，交點處在畫一根垂直的輔助線，再以水平接閃桿的中心畫一個圓，圓與剛才畫的輔助線相切。這個圓就是接閃桿在5米高的保護范圍。

注意事項：

畫完保護范圍之后，輔助線可以刪除掉，把保護范圍的線加粗就行了。
