本文介紹如何在軟件中繪制柱子，分為直接拖拽和用墻體繪制柱子兩種方法，具體使用哪種方法要根據自己需要，拖拽法更簡單，墻體繪制法更靈活

一、直接拖拽添加柱子

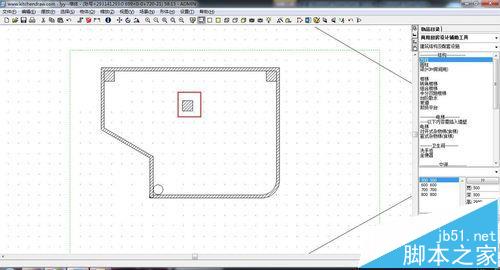

1、打開軟件在右側“物品目錄”中找到“商用廚房輔助設計工具”—“建筑結構及配套設置”

2、點擊需要添加的柱子類型（圓柱或方柱），在下方“修改柱子的尺寸”，有固定尺寸和任意尺寸可選擇

3、點擊柱子的圖片，鼠標變成一個小手的形狀，直接拖拽到圖紙的指定位置

二、應用墻體繪制柱子

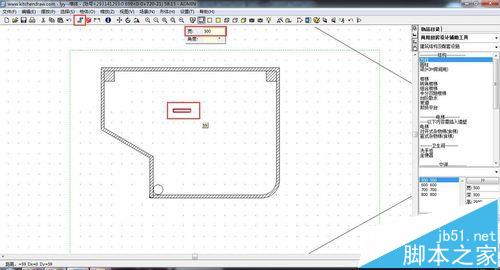

1、點擊工具欄中的“墻體”，根據柱子的長度畫一小段墻體，如500/600/700/800

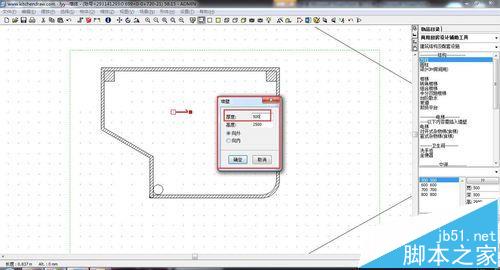

2、按ESC確認彈出一個窗口，根據長度調整墻體的厚度（與長度相同）

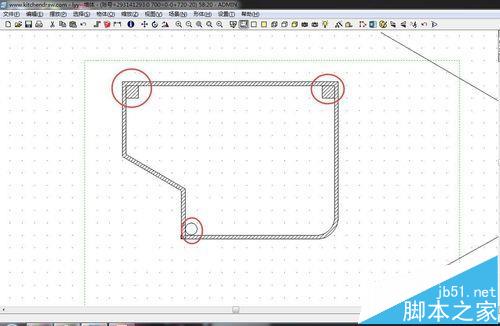

3、輸入后確認，即可完成柱子。在拖動柱子到指定墻體，會自動捕捉擺放

注意事項：

使用廚具通3D軟件繪制柱子時具體使用哪種方法要根據自己需要，拖拽法更簡單，墻體繪制法更靈活
