好多朋友用AI畫分析圖需要間距相等時，采用CAD導圖，但是CAD導圖常常出現斷線，令人各種不爽，本文為你提供方法，親測有效哦！

方法一：pline線法

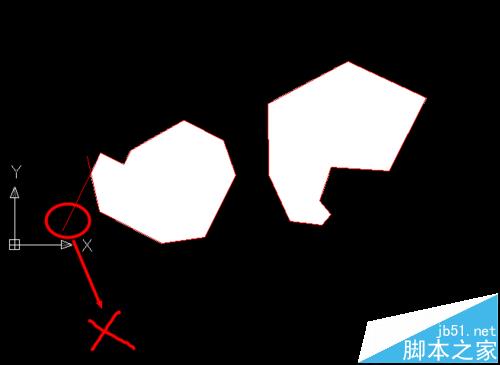

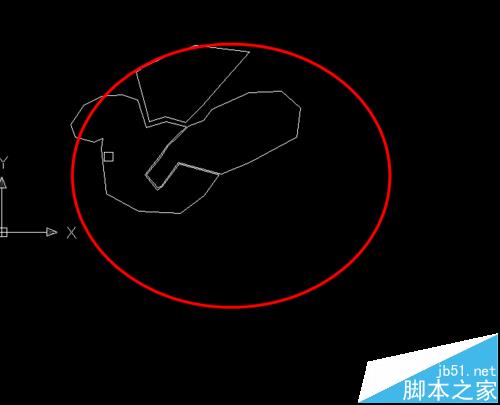

1、用CAD畫線，使用pline線，且不能使用圓弧，注意最后不用閉合命令；

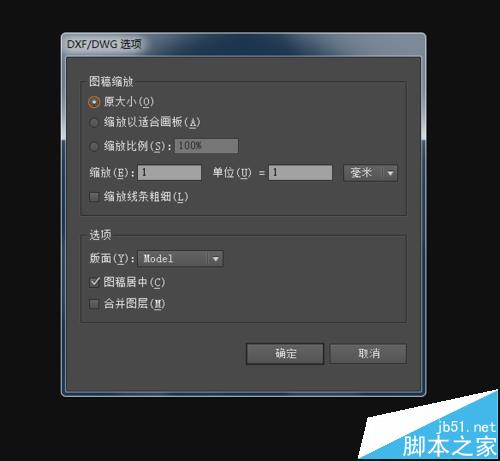

2、將CAD拖入AI，查看后沒有問題；

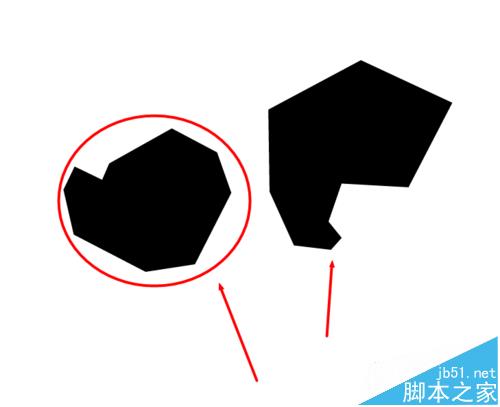

3、發現線條都被編組了，全選，然后取消編組，線條完全閉合。

方法二：樣條曲線法

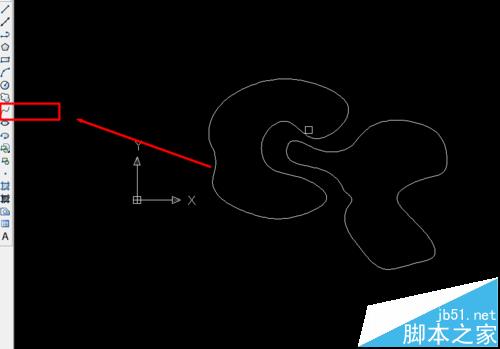

1、CAD選取樣條曲線，然后劃線

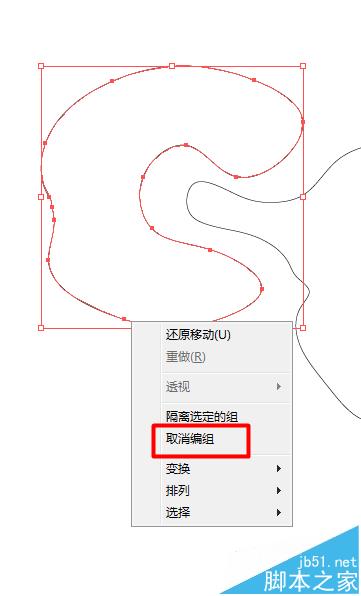

2、將CAD拖入AI里，然后取消編組

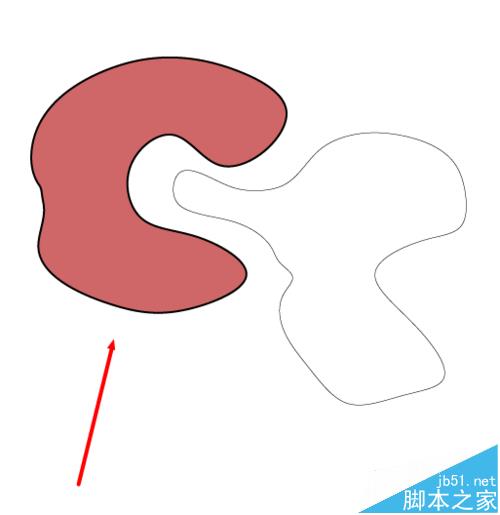

3、然后用AI處理，發現完全沒斷線

方法三：填充法

1、CAD里對線段圍合區域填充---【H】，然后刪除線條；

2、將CAD導入AI中，然后取消編組；

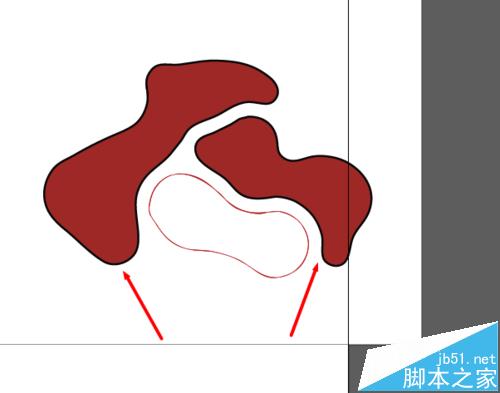

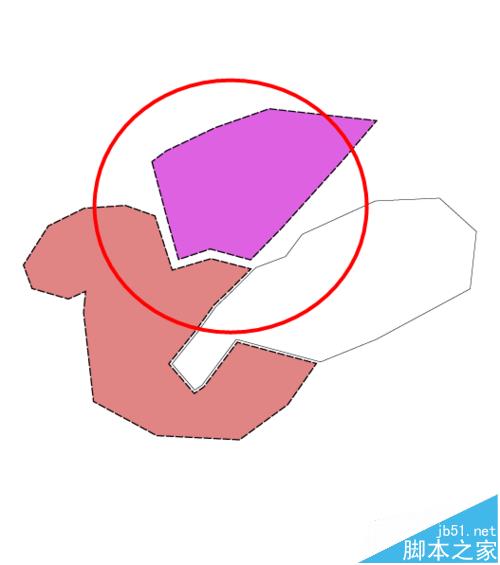

3、發現已經成面，也就是說明沒斷線。

方法四：CAD PS AI法

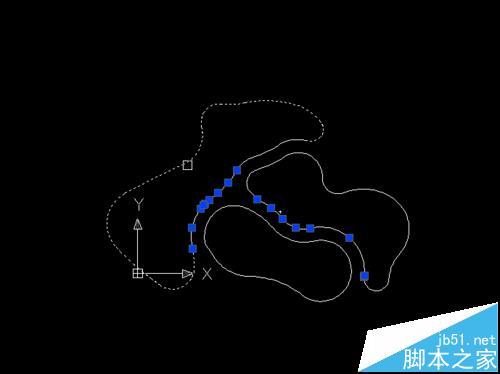

1、此方法需要借助ps，首先CAD畫圖，發現很多斷線，不想處理，其實處理后導入AI仍是斷線，所以導入PS中；

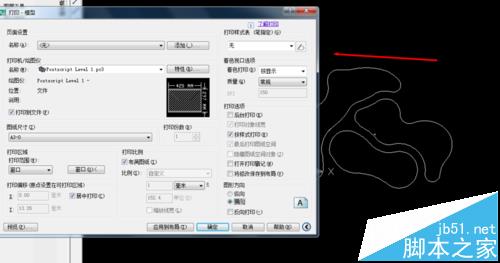

2、使用虛擬打印機導入ps

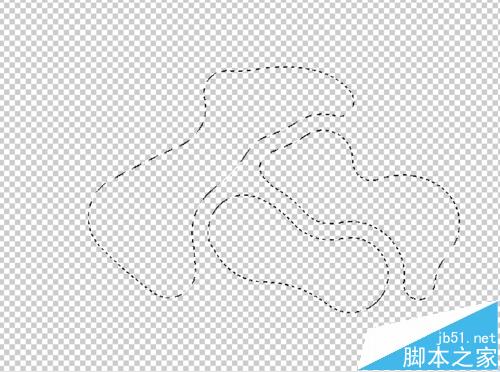

3、打開ps，選取圖像的線條。做法如下：摁住【Ctrl】鍵，然后左擊圖層即可；

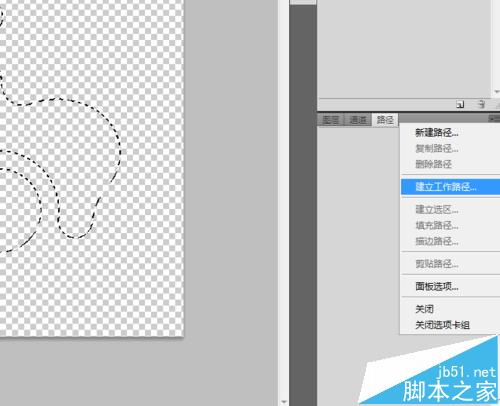

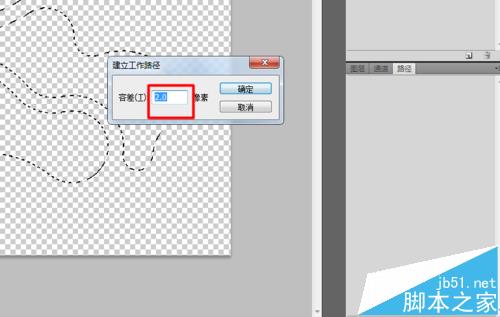

4、然后點擊路徑，并建立路徑，像素選擇隨意，1、2即可；

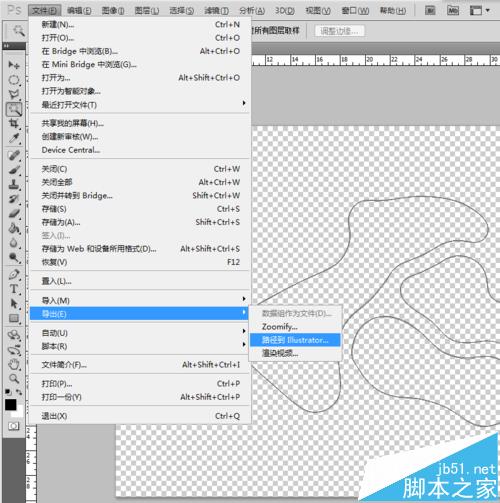

5、然后導入AI中，選擇文件--導出；

6、然后打開AI，處理下，發現沒有斷線；此種方法可以結合“將圖片轉換成CAD”軟件使用，效果不錯喔

注意事項：

pline線不要使用圓弧和閉合以及連接命令，否則有斷線。
