在繪制施工圖時，常常需要繪制室內家具等設施，以便于能更真實的感受到設計效果。我今天來分享一下沙發的平面圖畫法。后期我們也會分享立面圖的畫法。

1、調用“矩形”命令。（快捷鍵REC）。繪制170*800，半徑為55的圓角矩形。

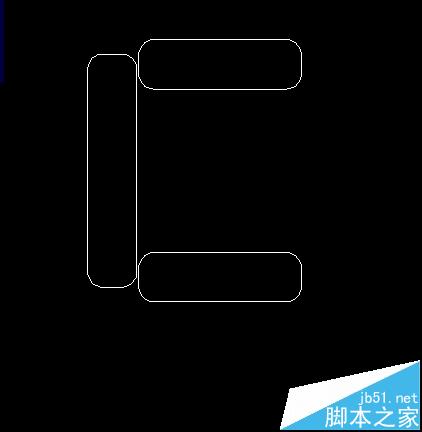

2、按照上述方法，畫出沙發兩邊的扶手。尺寸為560*170.

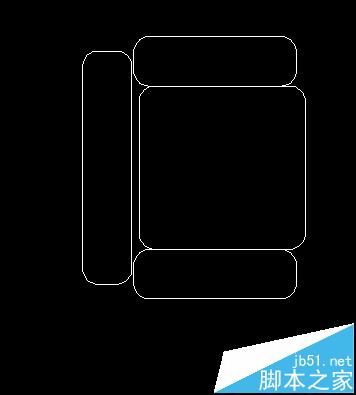

3、繪制沙發墊。尺寸為兩扶手的內徑。560/570*570.沙發墊與靠背要留點空隙。

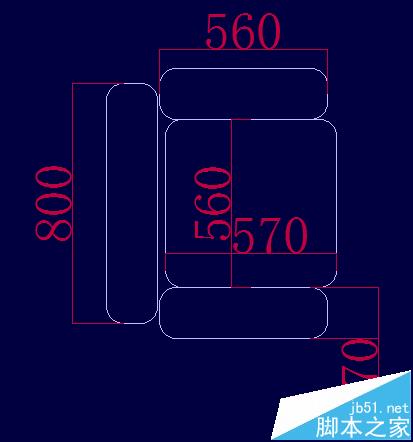

4、標注尺寸，讓客戶更直觀的感受到實際的效果。

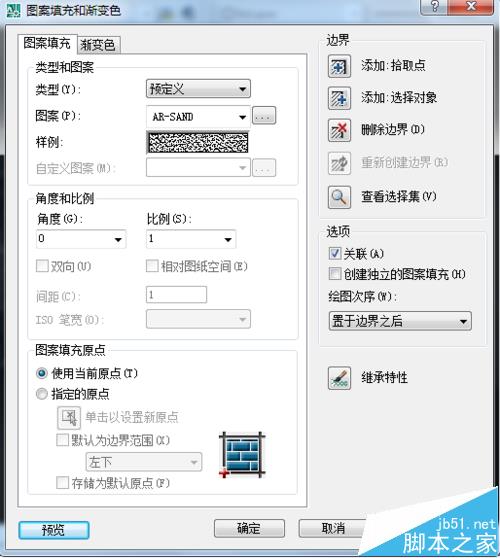

5、可以選擇填充，使效果更直觀。填充命令為“H”，然后選好樣例，添加拾取點即可。

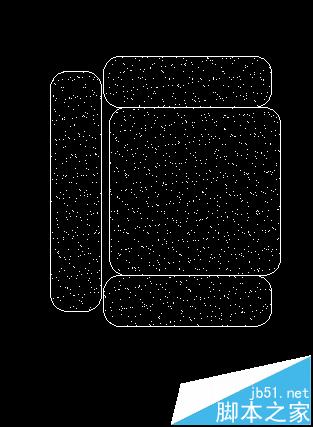

6、填充效果如圖。

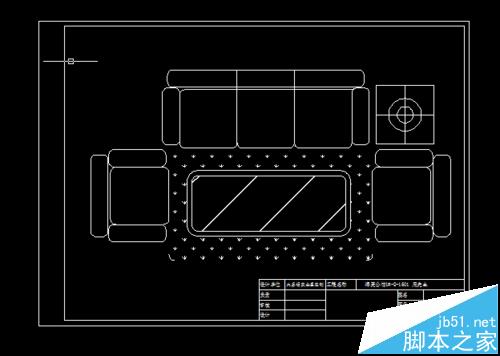

7、沙發一般都是以組出現的，同學們可以畫出組合的沙發。

注意事項：

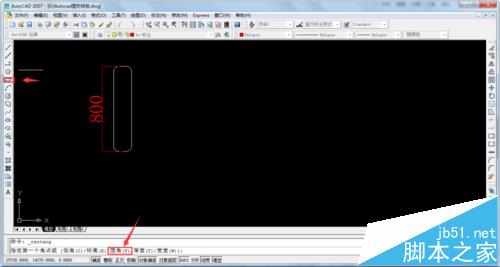

圓角矩形的畫法：輸入“REC "快捷鍵。輸入"F”輸入半徑為“55”。在操作界面點擊一點，輸入“D”尺寸選項。輸入寬高尺寸如“170，空格 800，空格.
