使用CAD時候，想要標注斷面符號，如何標注呢？下面講解具體標注的步驟

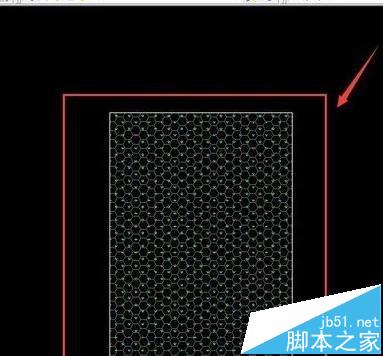

1、如圖所示，想要在停車位的剖面圖中標注斷面符號

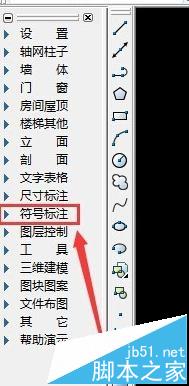

2、如圖所示，選擇“符號標注”

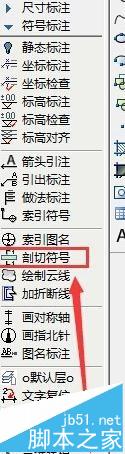

3、然后點擊“剖切符號”

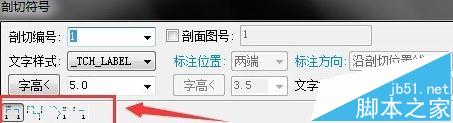

4、彈出“剖切符號”對話框，如圖所示，選擇一種需要的剖切類型

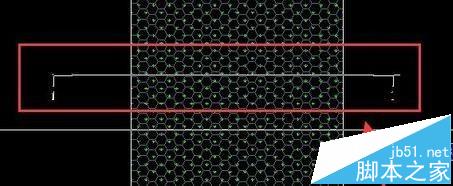

5、這里選擇第一個為例，然后直接在需要剖切的部分拉線，空格

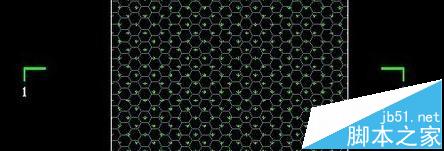

6、發現剖面標記符號畫好了，提示：圖中的剖切數字可以根據圖紙的位置等改動
