施工圖紙是為了讓人對施工部分的內容看的更加詳細、更加完整。那么一套完整的施工圖紙內容包括哪些東西呢，怎樣才算是一套完整的施工圖呢，請看下面的詳細圖解。

1、首先要有建筑的原始結構圖，原始結構圖是對建筑內部的原始尺寸的記錄，在建筑內部墻體完全不動的情況下，并室內各種上下水管道所處的詳細位置；

2、平面布置圖；平面布置圖是對室內結構進行最終劃分以后對所有家具進行合理分配最直觀的反映。有些圖紙會把室內墻體拆改作為單獨的圖紙，但是在墻體改動不大或者沒有改變的情況下可以將兩張圖紙合并，并且在有改動的地方標注詳細尺寸；

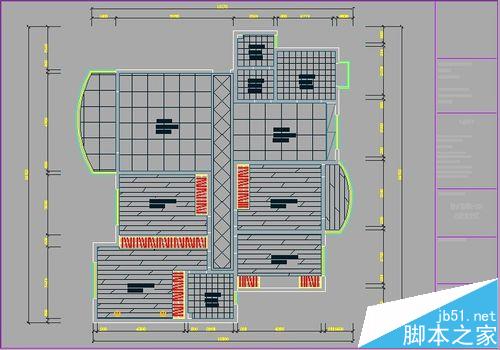

3、地面鋪設圖；地面鋪設是指所有室內地面的裝飾和劃分，包括地磚的排列，門檻石的分布，木地板的鋪設方向，波打線的劃分，地面拼花的詳細尺寸；

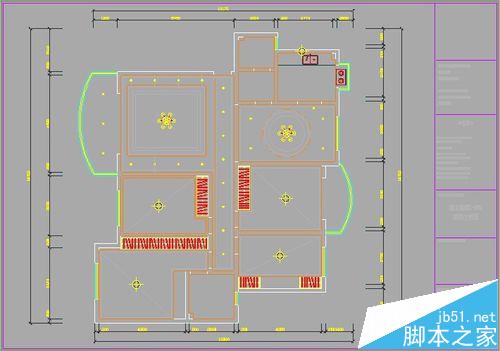

4、天花吊頂圖；也叫天花布置圖，是對室內天花所有造型的繪制，包括天花造型吊頂，吊頂中燈池、燈帶的分布，燈的位置，石膏線的分布。天花圖中還可以簡單標注一下吊頂完成面的距地高度；

5、強弱電布置；強弱電就是室內所有強電和弱電插座的布置，強電指220V電壓插座的分布，弱電插座包括電視、電話線、網線及可視電話監控設備線路；（插座數量寧多勿缺，為以后留足余地）

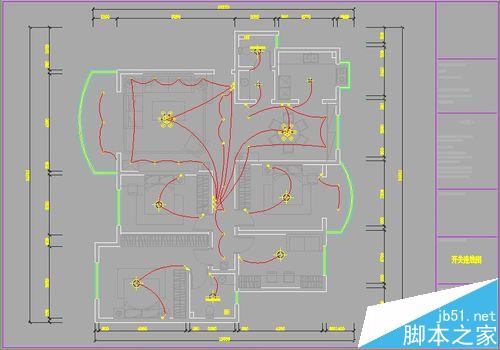

6、開關連線圖；開關連線圖中要詳細繪制出室內所有燈具在開關上的控制。具體分幾路，開關用單孔還是雙控，單聯還是雙聯還是三聯。開關的布置主要是考慮到生活中使用的便利性；

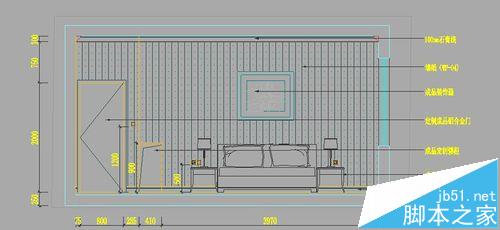

7、立面圖；所有墻壁上的造型設計都可以畫成立面圖。立面圖包含的圖紙信息比較多，很多墻面造型所使用的材料和尺寸都要在立面圖中體現，甚至要在立面圖中標識出插座布置的位置和詳細尺寸；

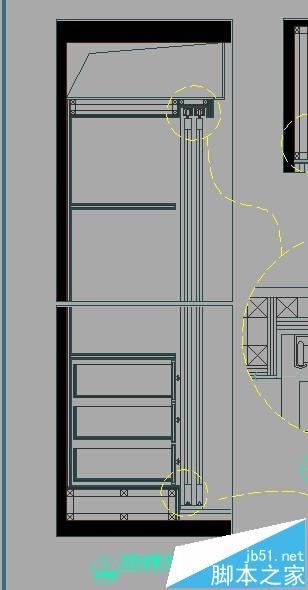

8、剖面圖；剖面圖是對立面圖進行的再次剖解。通過立面圖的剖切面能更加詳細的看到立面造型的做法；

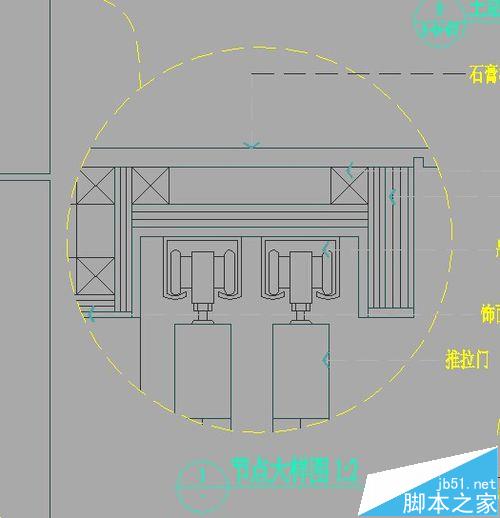

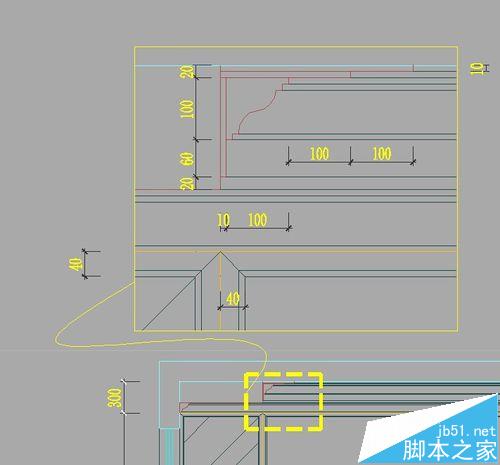

9、節點和大樣；節點和大樣可以做一種解釋，都是對造型的局部位置進行放大處理，因?yàn)閳D紙的打印比例是固定的，但是有些局部線條繪制的過于密集導致看不清楚，所以需要放大處理。在節點大樣圖中要根據情況詳細表明每一種材料每一個角落的詳細尺寸。
