在使用CAD軟件畫圖時，一般CAD默認的界面不能滿足我們的要求，比如選取夾點太小，不僅影響畫圖速度，長時間看小的東西會使眼睛疲勞，有時還會眼暈。還有十字光標太小失去了它本身的作用等等，那么怎么才能有一個比較好的有效作圖的工作界面呢？怎么設置它們的大小呢？接下來小編給你介紹一下。（對于新手可以在安裝好軟件時直接設置成這樣，方便養成良好的作圖習慣）

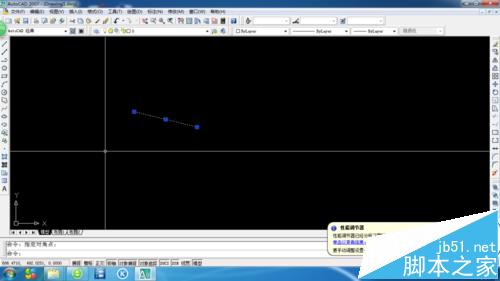

1、安裝好cad2007之后，界面如圖所示，以一條直線來反映所要設置的最基本問題。如圖所示，十字光標太小，夾點太小。

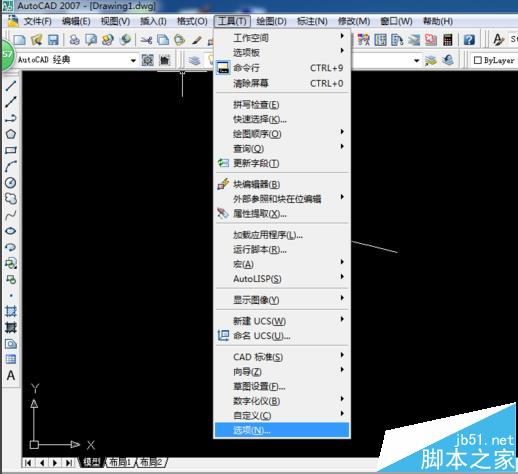

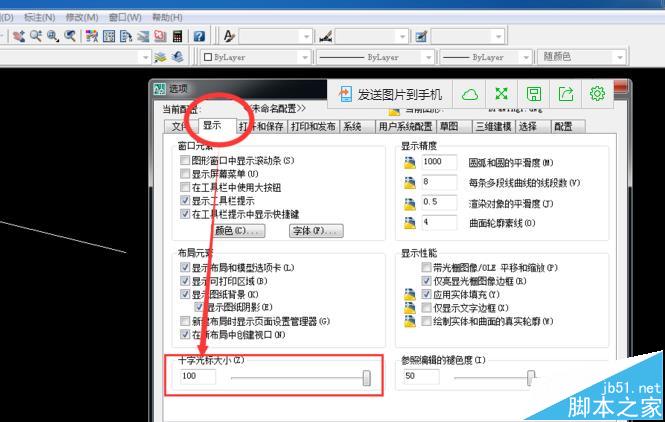

2、單擊菜單欄里的“工具”，然后選擇“選項”，在彈出的對話框里，選擇“顯示”，然后在左下角調節十字光標的大小，如圖所示。

3、一般我們調節十字光標時，會選擇最大，這樣的效果就像是一個直角坐標，比較直觀。如圖所示。

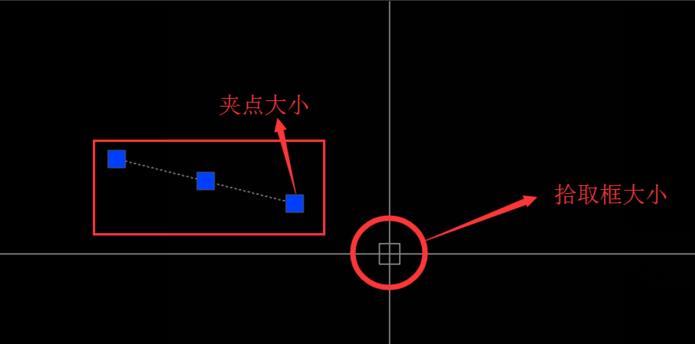

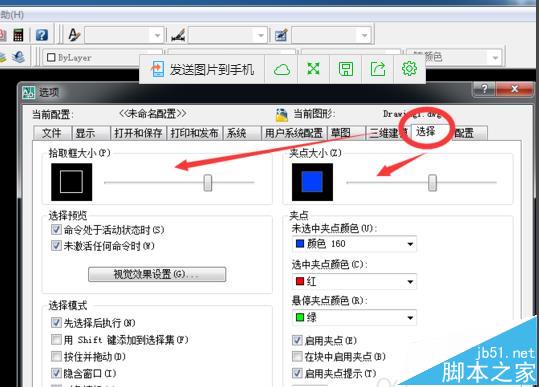

4、在“選項”彈出的對話框中點擊“選擇”，然后可以調整拾取框大小和夾點大小了。

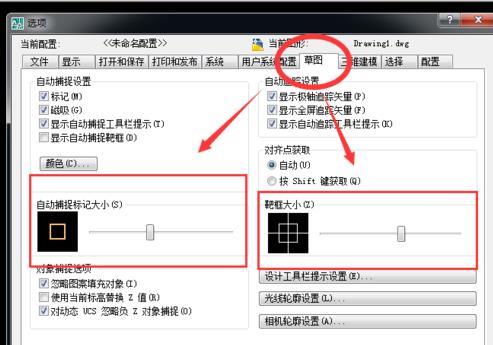

5、在“選項”彈出的對話框中點擊“草圖”，然后可以調整自動捕捉標記大小和和靶框大小。

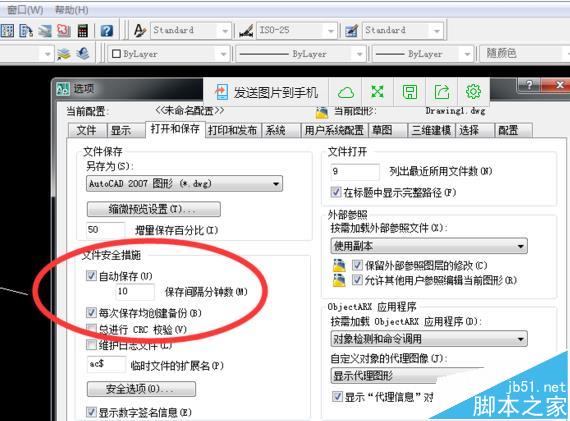

6、最后，點“選項”的的“打開和保存”，可以設置保存時間，一般的選擇10分鐘就可以了，如果比較熟練可以選擇15或者20分以上。注意要勾上創建備份，這樣在出現文件突然關閉時或者出現錯誤時還可以重新找回來。
