cad廣泛應用于模具平面設計行業，在模具設計中，經常會有很多零件圖放在一個CAD文件里，而有時只需要使用其中的一個圖紙，這時需要怎么將其中的一個圖紙另存為單獨的一個圖紙呢？這里就需要用到塊命令。現在跟著小編來學習怎么使用塊。

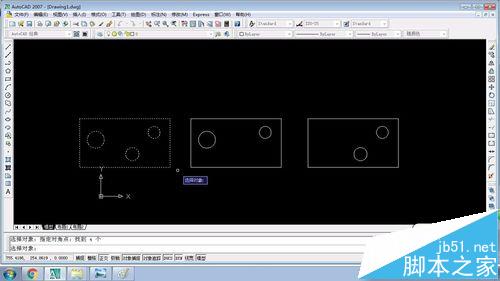

1、打開一個CAD圖檔，文檔里面有3個不同的零件圖，我現在需要把其中的一個圖單獨保存為一個文檔。

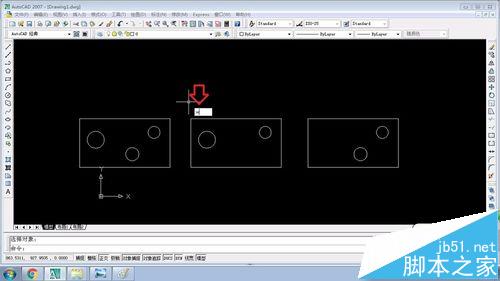

2、在圖中輸入寫塊命令快捷鍵W,然后點確認。

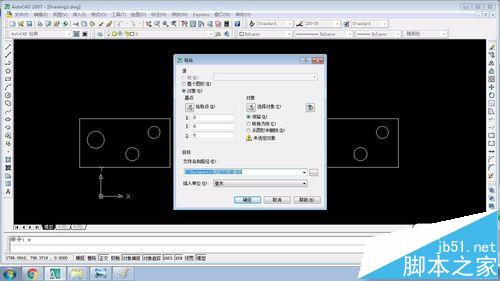

3、確認后出現一個對話框，這是寫塊命令框，內有一些需要選擇的命令。

4、點選我們需要保存的圖紙的位置，即路徑位置。再點選擇對象，回到畫圖畫面。

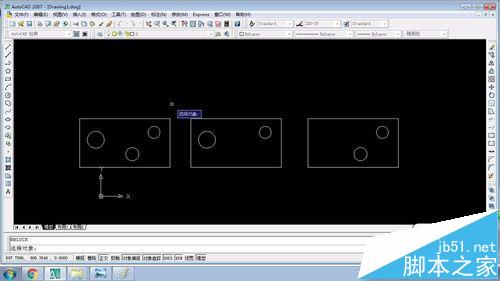

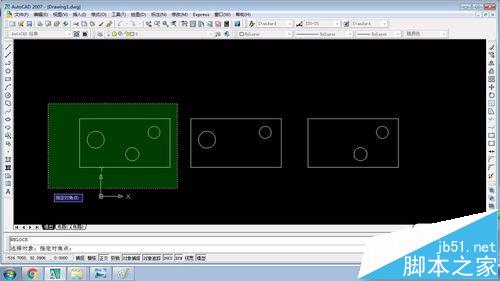

5、這里畫面上會有提示你選擇對象，選擇中我們要另外保存的圖，點確認。

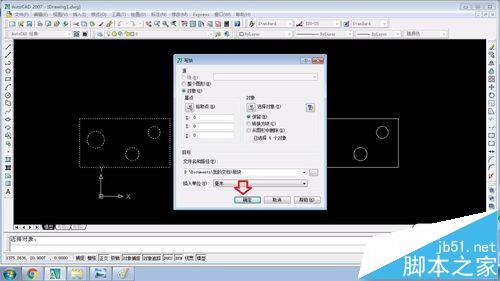

6、回到寫塊命令，點下面的確認按鈕。即另外保存OK.

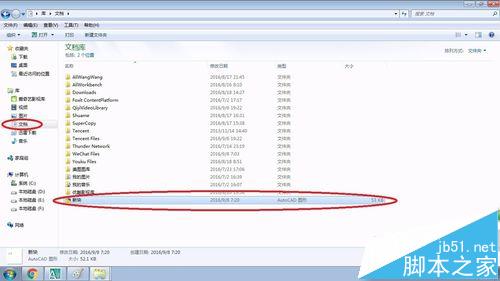

7、現在我們打開剛才寫入的保存路徑來看看。打開我的電腦---我的文檔---CAD新塊，寫入成功。
