使用AutoCAD制圖時，合理地區分圖層或圖形的顏色有助于我們對圖紙進行管理與區分。那么AutoCAD的圖紙顏色是如何區分的呢？我來介紹一下自己的經驗。

1、使用快捷鍵“LA”打開AutoCAD的圖層管理器，在圖層管理器的空白區域點擊鼠標右鍵可以“新建圖層”。我們先新建出自己需要用到的圖層以便區分。

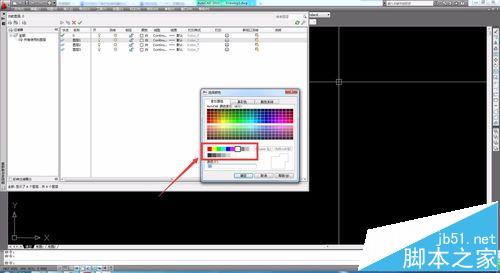

2、點擊圖層屬性中的“顏色”，（新建圖層的默認顏色為白色或新建圖層之上的那個圖層的顏色）。給每個圖層賦予一個自己喜歡的顏色。紅框范圍內的顏色是cad默認的基本原色。

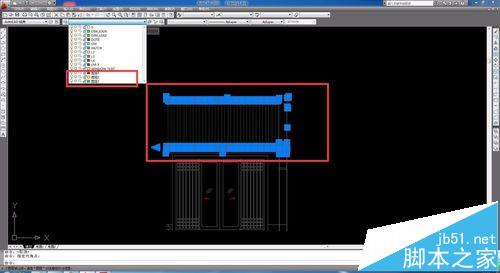

3、將圖形的不同部分進行歸類，比如將該建筑立面的門、窗、墻體及屋頂分別分為三個不同的圖層。

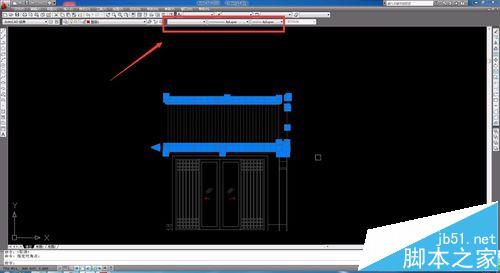

4、圖層分好之后，需要將顏色、線型、線寬都調整為“bylayer”，即與圖層樣式保持一致。在這種屬性之下，分的圖層才會被完全應用到每個圖形之中。

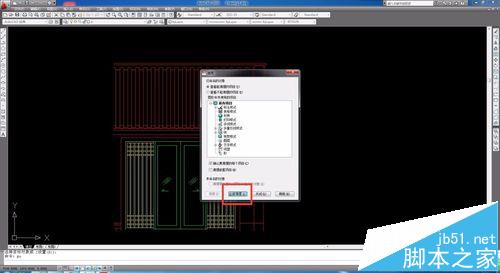

5、使用快捷鍵“PU”，清理圖紙。將不需要的圖形、圖塊都清理掉。這樣的操作一方面可以減小cad的檔案大小，另一方面可以使圖面更加整潔，管理圖層的時候更加清晰有條理。

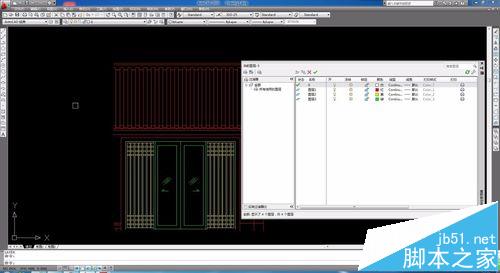

6、清理之后，圖層管理器中便只剩下默認的“0”圖層以及自己剛剛新建的三個圖層了，而顏色正是自己所需要的。
