有時候我們需要確定一下我們做的圖形的重心在什么位置，方便我們做平衡設計，對于不規則的圖形，想要精確找到中心，不借助輔助軟件是很難做到的，下面就以Auto CAD2007和CAXA2015做個演示，如何查找我們想要的重心。

一、CAD2007

1、首先來看一下AutoCAD2007里面是怎么查找的。先來打開一個比較復雜點的圖形如下圖。

2、這是一個馬踏飛燕的平面模型文件。看起來比較復雜，用普通劃線確定重心是不可能的。下面就用cad2007查詢命令里面的面域/質量特征命令來查找圖形的重心。

3、第一步要生成一個面域，如果你的圖形已經是一個面域可以跳過這一步驟。

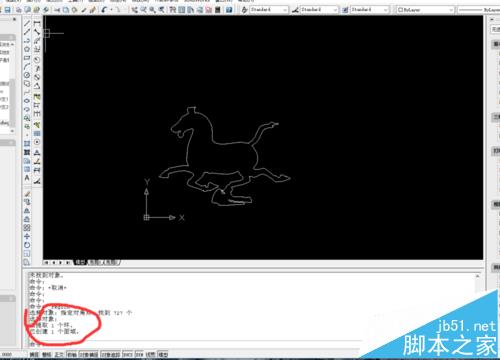

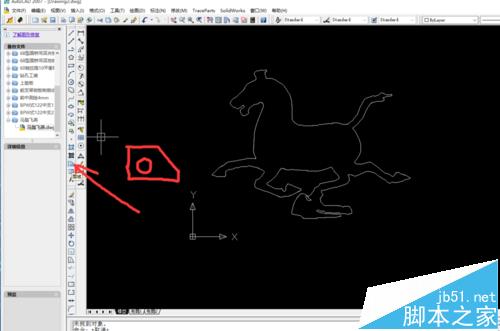

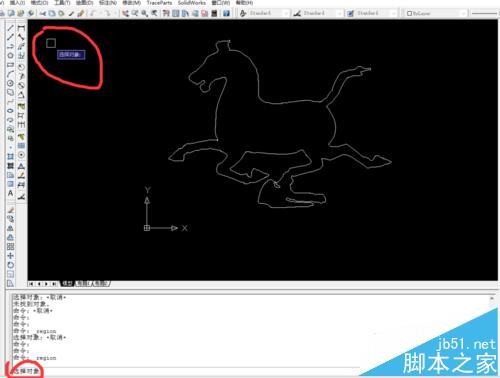

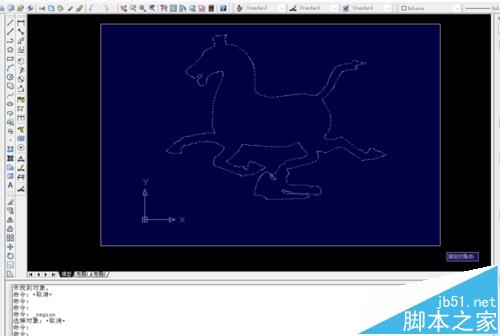

方法是：點擊面域圖標，系統提示選擇對象，我們框選我們的圖形， 確定。系統提示  已創建：一個面域。

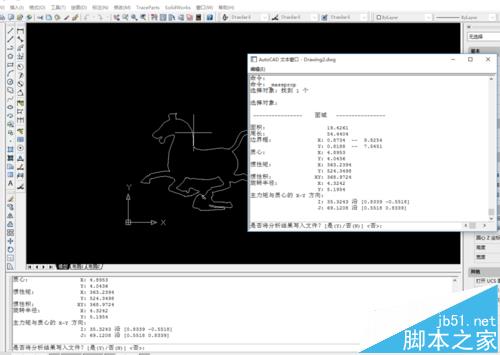

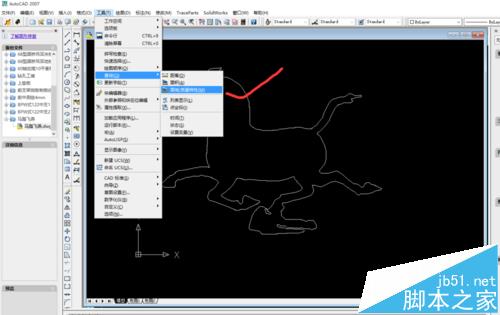

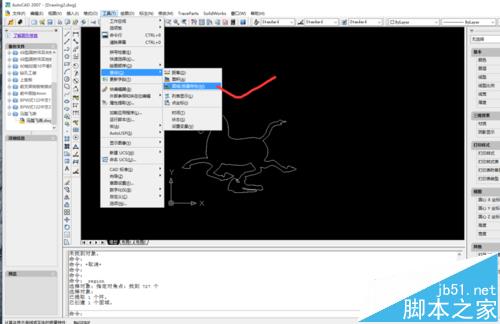

4、接下來點擊工具-查詢-面域/質量特征。選擇我們剛剛建立的面域，確定。彈出一個類似于文本的文件。最下面是對面域的分析，其中質點就是面域的重心。

二、CAXA 2015

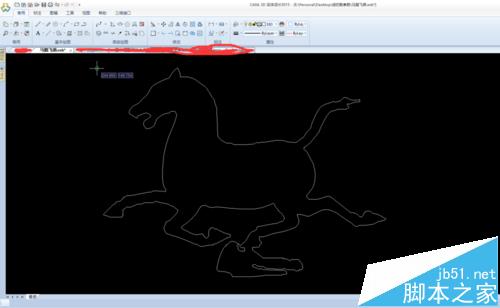

1、我用的是CAXA2015，是最新版本，舊版本的圖標位置可能不一樣，但功能是一樣的。

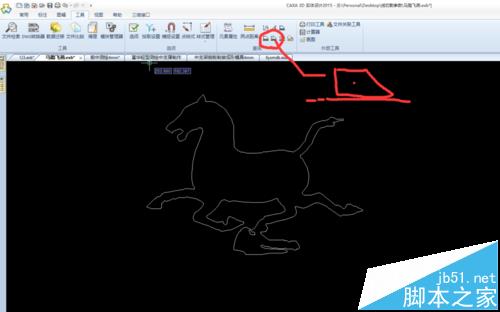

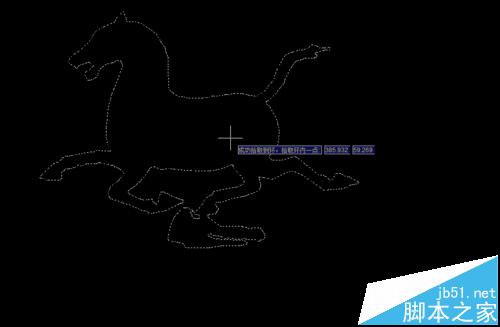

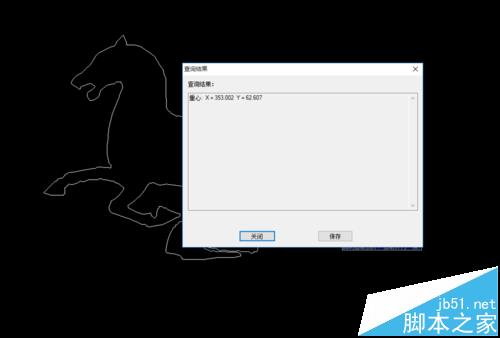

2、CAXA的這個功能更加簡單有單獨的命令，不用創建面域，就可以實現，工具-查詢-重心。拾取封閉曲線里面的一點就可以，確定，彈出對話框顯示重心坐標。
