cad是應用最廣泛的計算機輔助設計軟件，學會cad如何輸入坐標是必不可少的，下面小編來教大家cad輸入坐標方法。

一、絕對坐標

1、想要學會cad如何輸入坐標就要知道cad絕對坐標和cad相對坐標。絕對坐標就是相對于cad原點的坐標。

2、cad如何輸入絕對坐標呢，在cad工具欄中選擇直線工具，或者輸入cad直線工具快捷鍵L，然后按回車鍵確定。

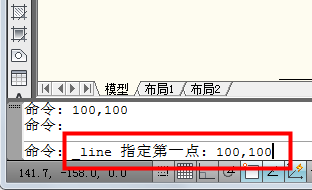

3、現在需要指定直線的第一點，在命令行中輸入絕對坐標“100，100”，然后按回車鍵確定。

4、此時cad直線的第一點就定位在絕對坐標“100，100”處了。

二、相對坐標

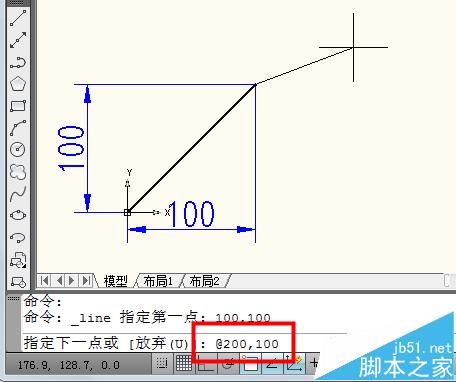

1、cad相對坐標是相對于某一點的坐標，我們接著上一步繼續畫。輸入“@200，100”然后按回車確定。

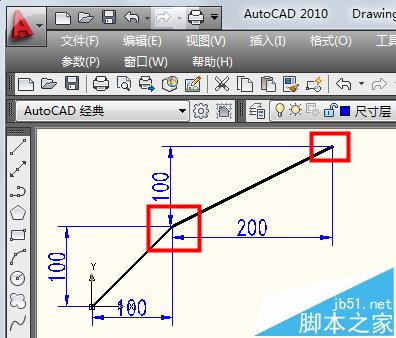

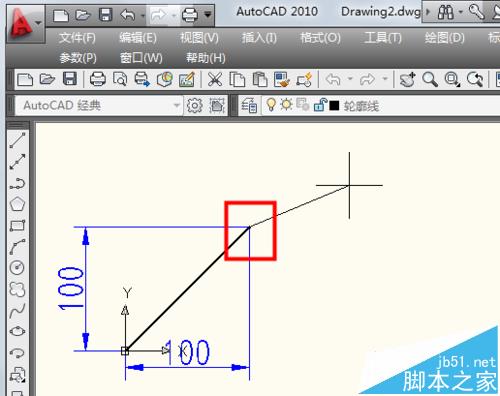

2、此時相對于左面點x軸距離200，y軸距離100的第二點就畫好了。

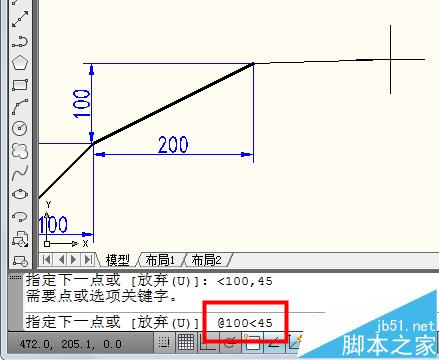

3、相對坐標還有一種畫角度的方法，如果輸入"@100<45"。

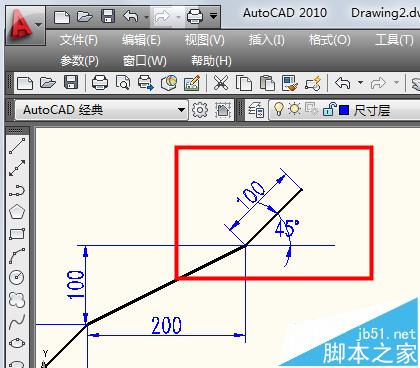

4、此時就畫出長度為100，角度為45度的直線了。
