在使用CAD編輯的過程中，想要調節CAD布局里面的 比例，如何調節呢？下面就給大家講解一下，如何調節CAD布局里面的比例。

1、打開CAD圖紙，如圖所示為例

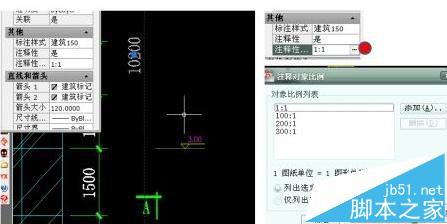

2、如圖所示，標注時為注釋性對象勾選注釋性，并添加所需的比例

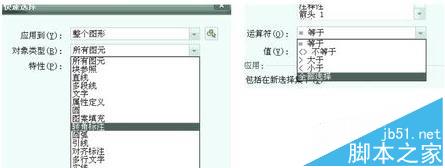

3、然后右鍵菜單中倒數第X項，全部選中標注后，ctrl+1在特性窗口中開啟注釋性，并添加注釋比例，如圖所示

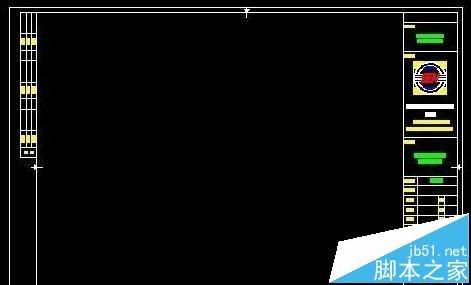

4、接著切換至布局，將所有的圖框復制到這里來

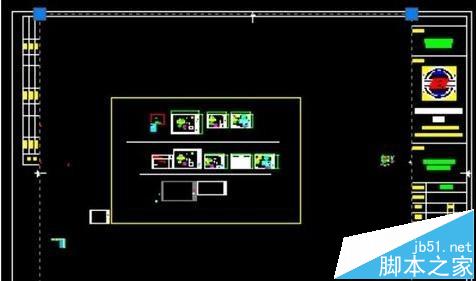

5、使用Mv命令，新建視口。將視口貼近圖框邊界，如圖所示圖中選中部分即為視口

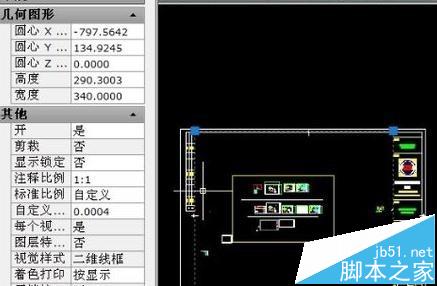

6、接著選中視口，快捷鍵ctrl+1彈出特性窗口，找到注釋比例項，如圖所示

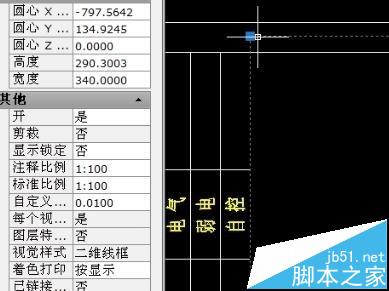

7、選擇注釋比例，標準比例會自動修改至一致

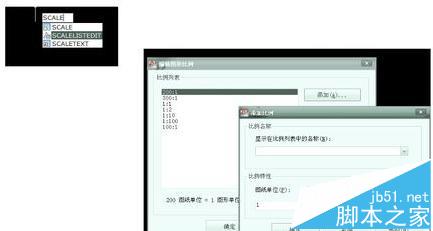

提示：默認的比例如果不夠用，用scalelistedit命令添加新的注釋比例
