小編這次將為大家講解如何用塊快速標注粗糙度。

1、首先，我們看下粗糙度的符號，如圖

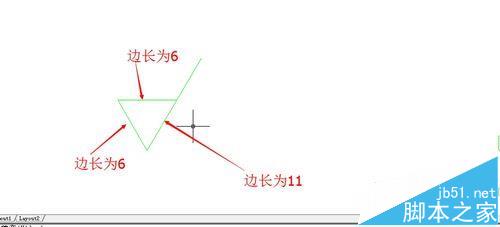

2、在空白處畫出粗糙度符號，夾角為60°。

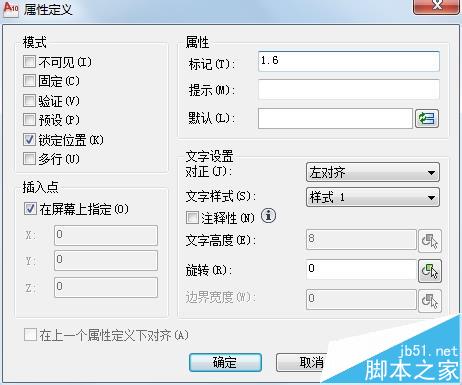

3、畫出后，點擊插入→定義屬性；彈出屬性定義對話框

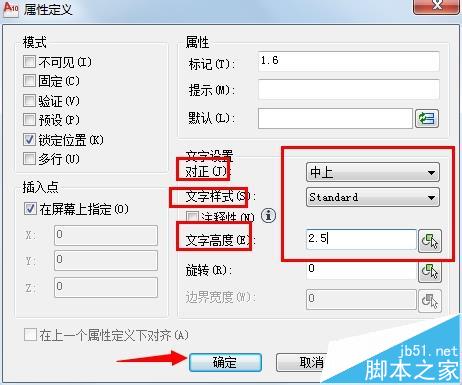

4、選擇如下參數

對正：中上

文字樣式：Standard

文字高度：2.5

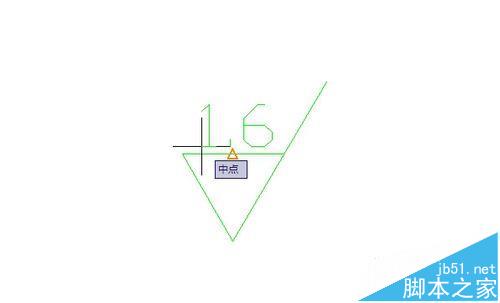

5、插入數字

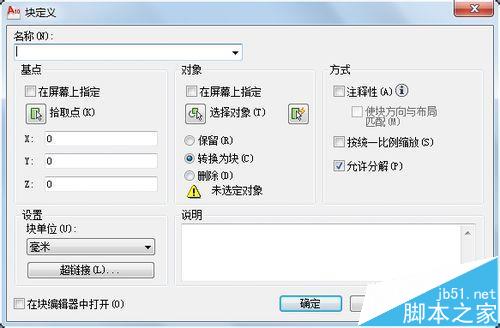

6、接下來創建塊；插入→創建；彈出塊定義對話框

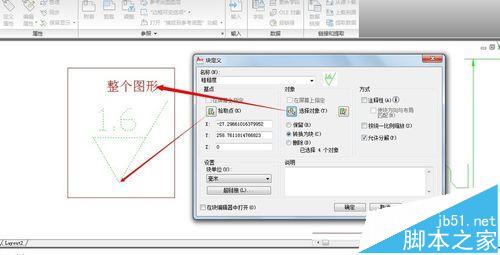

7、名稱：粗糙度，拾取插入點；選擇對象為整個圖形

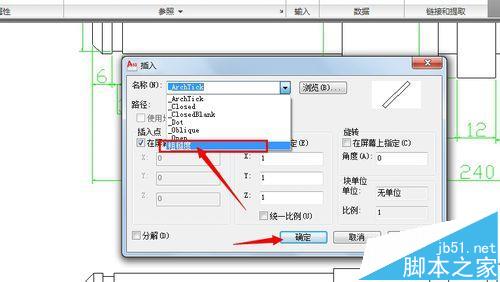

8、創建成功后進行插入：點擊插入，選擇粗糙度

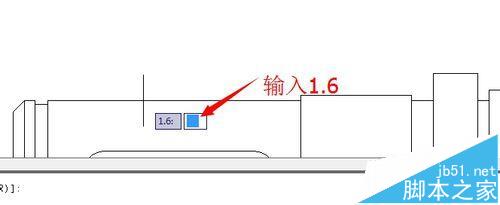

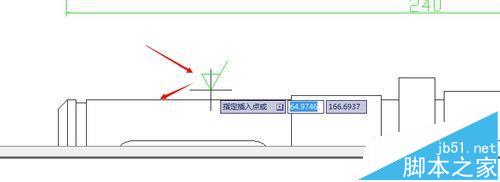

9、選擇放置的位置；輸入數值

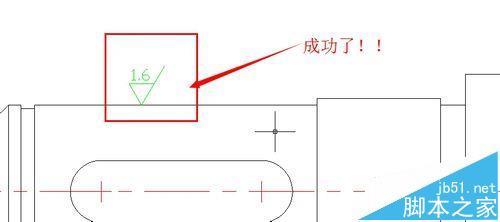

10、成功插入粗糙度！
