在AutoCAD中繪制的多線段，無論有多少個點（段），均為一個整體，不能對其中的某一段進行單獨編輯（除非把它分解后再編輯）。這節將講述多段線的繪制。

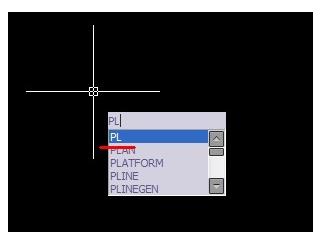

多段線命令可以點擊點擊工具欄，可以點擊繪圖點擊下拉的多段線，也可以輸入PL回車，PL是多段線快捷鍵。

點擊多段線命令后，在繪圖區點擊一點，輸入欄會出現提示，有[圓弧(A)/半寬(H)/長度(L)/放棄(U)/寬度(W)]

圓弧(A)：可以利用多段線繪制圓弧

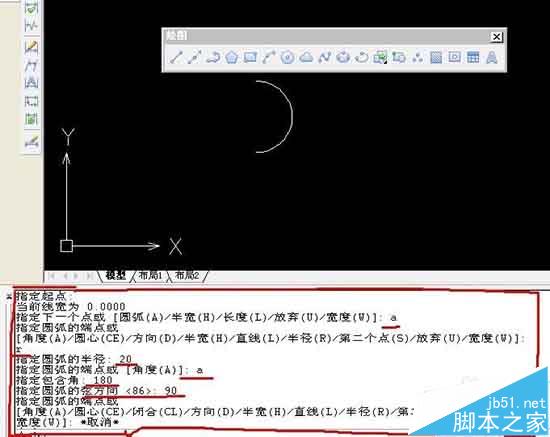

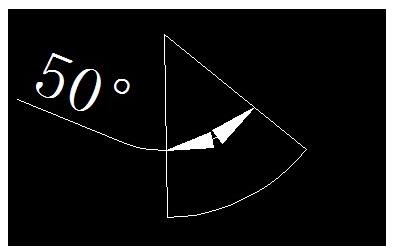

點擊多段線命令，繪圖區點擊一點，輸入A回車，移動鼠標出現圓弧，這時看下面的輸入欄：[角度(A)/圓心(CE)/方向(D)/半寬(H)/直線(L)/半徑(R)/第二個點(S)/放棄(U)/寬度(W)]表示有這幾種畫法，角度意思是輸入角度值可以確定圓弧弧度，比如我輸入50回車，我畫出來的弧線角度就是50度

如果選擇圓心，輸入ce回車，點擊一點得到圓心畫弧線

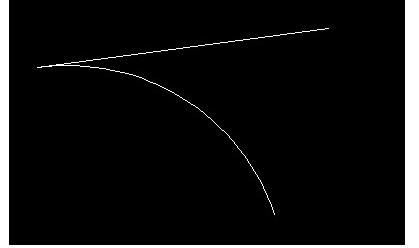

如果選擇方向選項，這時鼠標拉出會出現一條直線，點擊另一點得到直線，這樣所得到的圓弧和這條直線永遠都是相切關系。

如果選擇半寬，就是輸入的數值為50，那么得到的線的寬度是100。

如果選擇直線，輸入L回車，就又切換回直線繪制了。

如果選擇半徑，輸入半徑值回車，輸入A回車（A表示圓弧角度），輸入角度值回車這時鼠標移動確定圓弧切向，或者你輸入角度值確定圓弧切向。

如果選擇寬度，輸入w回車，輸入起點寬度值回車，輸入端點寬度值回車就可以了。拉動鼠標得到這個寬度的直線。如果想要中間切換別的寬度，繼續輸入w回車，操作如上。

在多段線中，多段線是個整體，和直線繪制的不一樣，所以可以使用分解命令（后續會講到）將多段線分解掉。
