當我們做平面或者工業制圖的時候，就會用到“折斷線”。用來表示線段出現了切斷。但是CAD中并么有這個工具。那么我們怎么用CAD畫出“折斷線”呢？一起起來看看吧！

1、首先我們打開我們的CAD軟件。（我這里使用的是2016版本。當然其他版本也可以使用這個方法）。

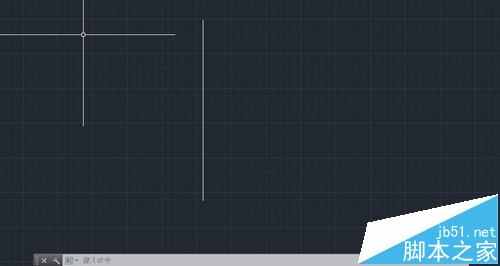

2、打開軟件后我們按下快捷鍵L，選擇直線。然后在圖紙界面畫一條直線。

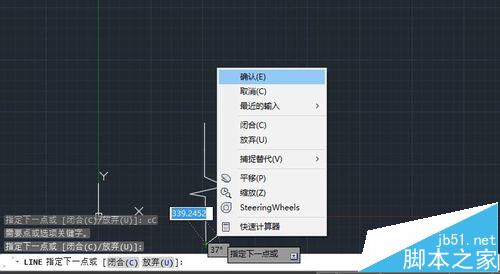

3、然后我們接著直線畫出一條偏角的"Z"字母。再連續拉出一條直線。然后右鍵點擊。選擇確認就可以了。

4、這時我們可以看到”折斷線“已經做好了（好像有一點小丑，嗯哼。）

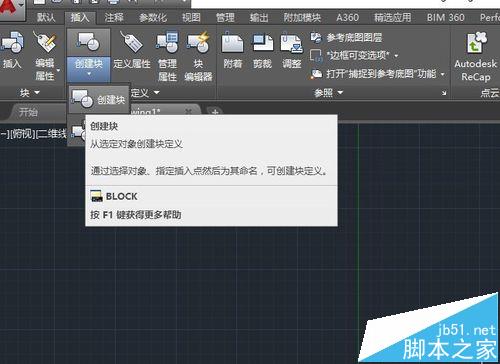

5、也許會有人說每次都要做好麻煩，我們可以把他編輯成塊就可以了。點擊旁邊的”插入“選項。

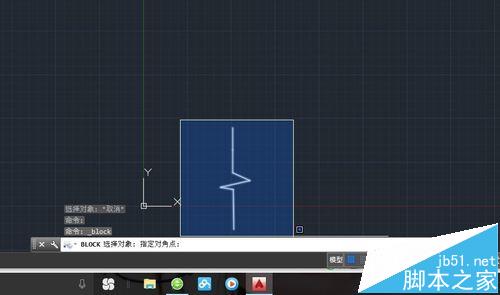

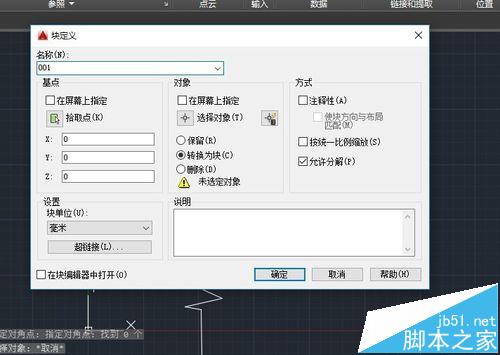

6、然后我們選擇創建塊，然后我們填寫定義塊的屬性。定義完成后。用框選選取我們剛剛制作的“折斷線”

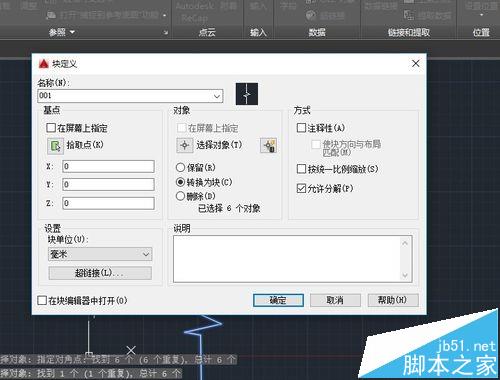

7、當“定義塊”的旁邊出現我們剛剛的圖片時就說明我們定義成功了。直接點擊“確定”就可以了。

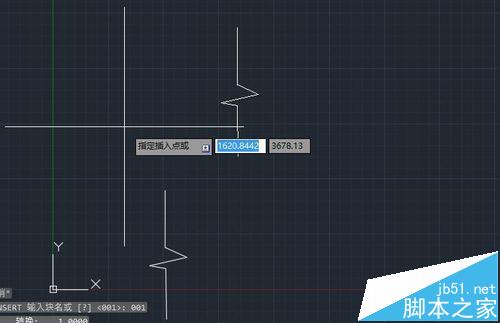

8、我們就可以直接按下“塊”的名稱，就可以調出“折斷線”了。希望可以幫到你。
