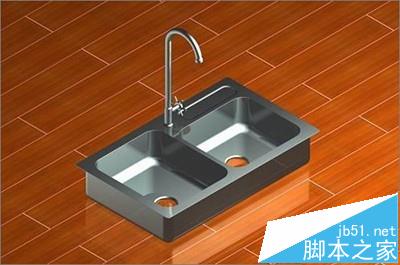

在之前的AutoCAD2007三維制圖教程中，我們學習了不少繪制立體物品的方法，比如：羽毛球、排球等等，不過這一些物品都與建筑繪圖關系不大。因此，今天就給大家帶來在建筑繪圖中常常需要使用到的物品：廚房用的水槽的建模方法，首先看一下渲染圖：

1、首先新建文件，在俯視圖中繪制長方形，用矩形命令，長為760寬為450。然后用拉伸命令對長方形進行拉伸，高度150。接著用抽殼命令進行第一次抽殼。刪除上面，抽殼距離為20。然后用移動面命令將右內側小面沿x軸向左移動400，再次執行抽殼命令，刪除上面，抽殼距離為20。然后用移動面命令間抽殼后的后內側沿y軸向前移動80。結果如圖：

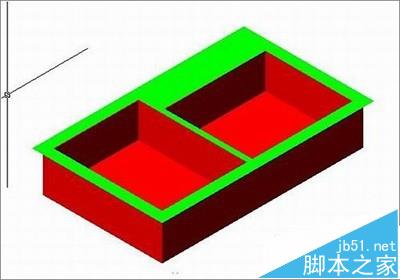

2、調整坐標軸使y軸向上。選擇實體編輯里的復制面命令，對上面進行復制，距離1。然后用拉伸命令拉伸復制的面，高度2。然后用拉伸面的命令，拉伸拉伸后的2個單位高的實體的四個小面，值為20。然后用移動命令將拉伸好的實體向下移動1。結果如下圖；

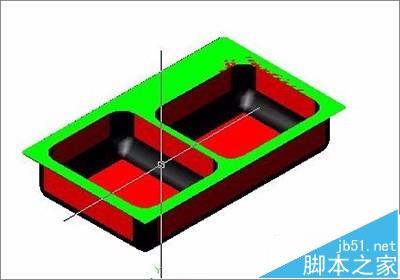

3、接下來進行修飾，用圓角命令倒圓角，將紅色部分的里外邊緣，倒圓角值為R50.綠色部分內角倒圓角R50。對綠色部分外角倒圓角R10。在對綠色部分上邊緣倒圓角R1.結果如下圖：

4、接下來，在俯視圖水盆的底部中心位置繪制半徑為40的圓，完成后拉伸，高度30，在前視圖中將圓柱體移動到盆地部向下露出5的位置，然后復制一個并移動到另一盆中的適當位置，將兩個圓柱體并集，然后選擇差集命令，在盆中減去。對差完集后的上邊緣到斜角，距離18。轉到俯視圖，繪制長方形，長200寬50，進行圓角R20。完成后拉伸，高度1。移動到與盆上面齊。與盆面進行差集。然后對差完集后的邊緣到圓角，R0.5。至此水盆部分制作完畢。結果如圖：

5、接下來繪制水龍頭。水龍頭的制作方法是圓，拉伸、拉伸面、路徑拉伸，來完成。

首先在水盆的龍頭位置繪制半徑為18的圓，然后用拉伸命令拉伸高度為5，角度0。接下來執行拉伸面命令，選擇上面，高度5，角度30。重復拉伸面命令選擇上面，高度70，角度0。在重復拉伸面命令，高度5角度30。然后調整坐標位置使Y軸向上，在圓柱體中心位置繪制直線，高300，然后再線的上端繪制圓弧，將直線和圓弧線合并成多段線。

在用拉伸面命令將圓柱體上面沿多段線為路徑的的方式拉伸，重復拉伸面命令，選擇最末端的面，高度5。角度-30，重復拉伸面，高度10，角度0。在重復，高度5，角度30。莊到右側視圖，繪制龍頭把手。在右側視圖重繪制圓，半徑8，拉深，高度50，在一同一圓心點繪制圓，半徑20，拉伸，高度10，倒圓角R3。

在前視圖10高度圓的中型為值繪制圓半徑3。拉伸，高度25，外邊緣倒圓角，R1。在右視圖中環型陣列小圓柱體，數量6。至此水龍頭制作完成，將素線和平滑度調一下值，貼圖渲染得到渲染圖。

注意事項:

本節主要運用的命令有：矩形、拉伸、拉伸面、復制面、移動面，抽殼、等命令。
