有很多人只會用CAD畫平面圖，不知道CAD軸視圖怎么畫，現在我就用CAD2010版以長方體為例，分享給大家。

1、首先，打開CAD2010軟件；

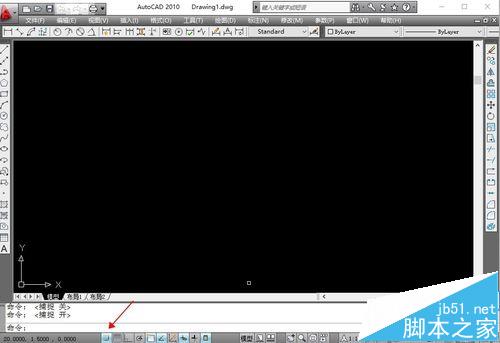

2、右鍵軟件左下方的“捕捉模式”---“設置”左鍵

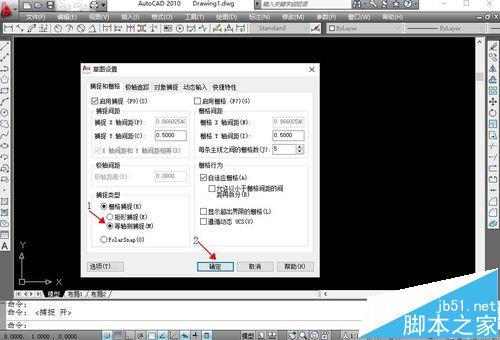

3、在對話框“草圖設置”中，點選“等軸測捕捉”，然后確定。

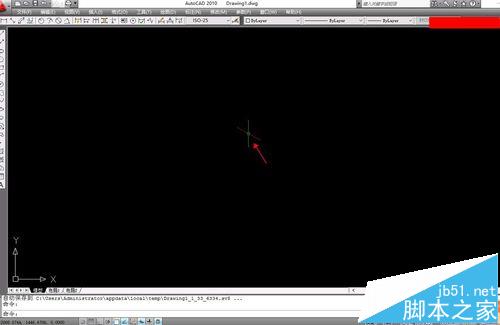

4、然后CAD的鼠標就變成斜“X”狀啦，就可以開始畫軸視圖啦.

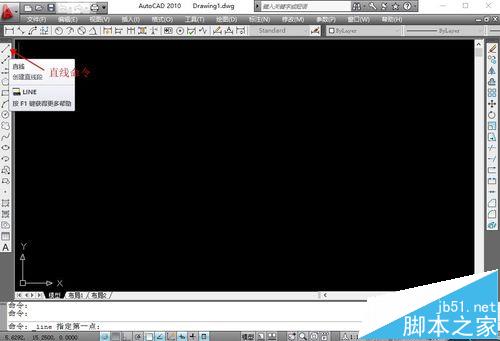

5、單機鼠標左鍵“直線”命令。

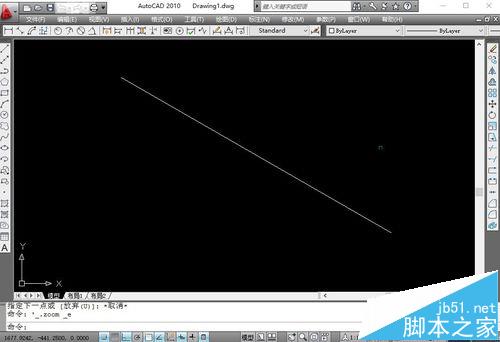

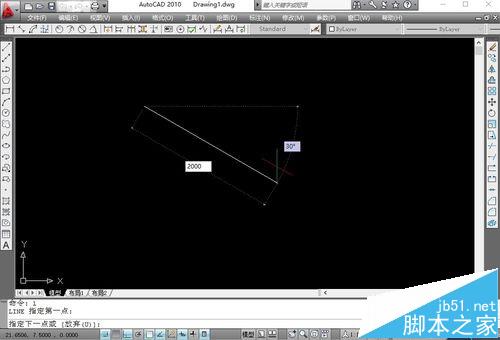

6、在黑色區域，點擊鼠標左鍵“按F8”打開正交，然后輸入尺寸，例如：2m就輸入2000，然后按“回車”鍵。一條2m的直線就畫好啦。

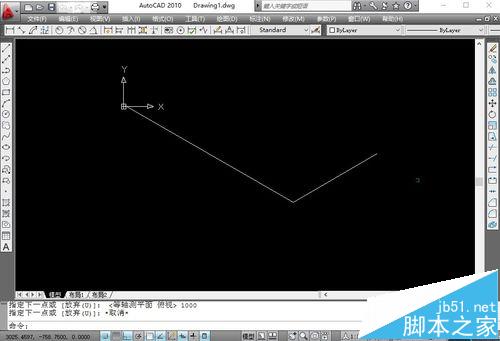

7、然后，在按“F5”鍵，使直線改變方向。在輸入1000，然后回車，一條1m的直線也就畫好啦。

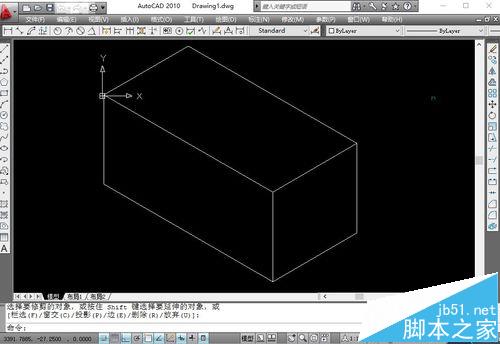

8、就這樣依次類推，一個長方體，很快就畫出來。

注意事項：

開始畫圖的時候，要先看看“正交”是否打開，打開就不要在按“F8”鍵啦。
