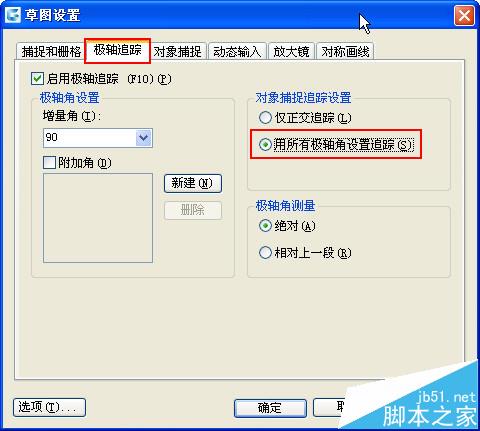

對象追蹤更準確的是對象捕捉追蹤，是對象捕捉和極軸追蹤的結合，也就是在捕捉對象特征點處進行極軸追蹤。利用對象追蹤可以在捕捉的同時輸入偏移值，并且可以通過對兩個捕捉點進行追蹤，獲取沿極軸方向的交點等等。下面簡單看一下對象追蹤的應用。正因為對象捕捉追蹤是極軸追蹤和對象捕捉的結合，因此設置選項分別在極軸追蹤和對象捕捉的設置選項卡中，如下圖所示：

1、在“極軸追蹤”選項卡中主要設置對象追蹤的形式。

第一種是：僅正交追蹤，也就是即使設置了極軸增量角，對象捕捉追蹤時也只跟蹤水平和豎直方向，也就是只出現水平或豎直的極軸；

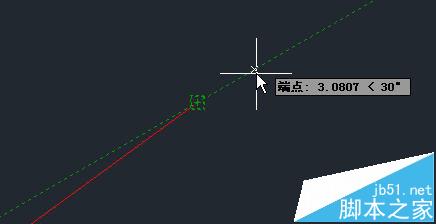

第二種是：用所有極軸角設置追蹤，這個意思就是可以按極軸增量角來對對象捕捉點進行跟蹤，如下圖所示。

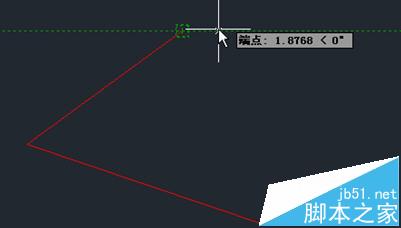

2、啟動對象捕捉追蹤可以按下底部狀態欄的對象追蹤按鈕或按F11，要使用對象追蹤，需要啟動對象捕捉。對于通過輸入命令修飾符、點捕捉工具欄按鈕、SHIFT+右鍵菜單臨時捕捉的點無法進行對象跟蹤。對象追蹤主要有下面幾種應用：繪制距離捕捉點一定距離的點。在捕捉某一點并出現極軸時，光標沿極軸移離捕捉點，輸入距離，即可獲取距離捕捉點一定距離的點，如下圖所示。

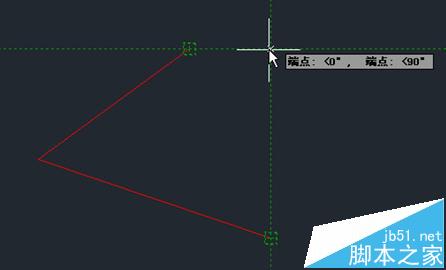

3、過追蹤兩個捕捉點的極軸交點，得到與兩個捕捉點對齊的點。如下圖所示。

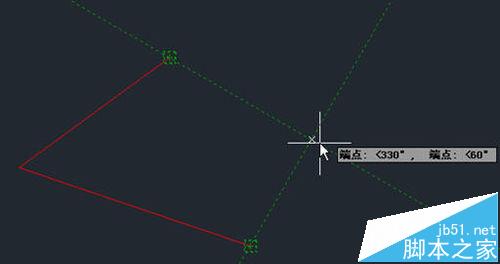

4、可以看到上圖中的交點是分別追蹤一個端點的0度角極軸和另一個端點90度極軸后得到的，實際上等同于得到了這兩個點的X和Y軸坐標。如果打開了“用所有極軸角設置追蹤”，可以定位更為復雜的交點，不過在實際繪圖中用不用得上就不知道了。如下圖所示。

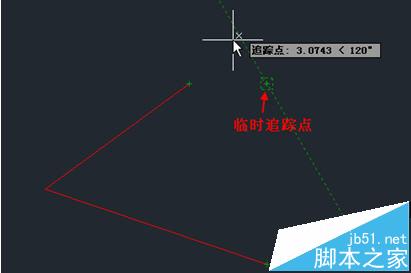

5、與臨時追蹤點一起使用對象捕捉追蹤。 在提示輸入點時，輸入tt，然后指定一個臨時追蹤點。 該點上將出現一個小的加號 (+)。 移動光標時，將相對于這個臨時點顯示自動追蹤對齊路徑。

小結：

1、對象追蹤確實有很多用途，不過我感覺由于需要通過光標移動來進行定位，操作效率不太快，估計繪圖速度比較快的人不會用到。但對象追蹤對捕捉定位是有一定影響的，當光標沿極軸移離捕捉點超過捕捉靶框大小時，捕捉標記和極軸同時顯示，但如果此時單擊，會將點定位到極軸上而不是捕捉點的位置，假如你平時只用對象捕捉不用極軸追蹤和對象追蹤，建議將極軸和對象追蹤關掉，避免在快速操作中對對象捕捉造成干擾，影響繪圖。
