今天小編教大家怎么樣在cad里制作表格。

1、首先打開cad軟件，小編用的是2007版本的。

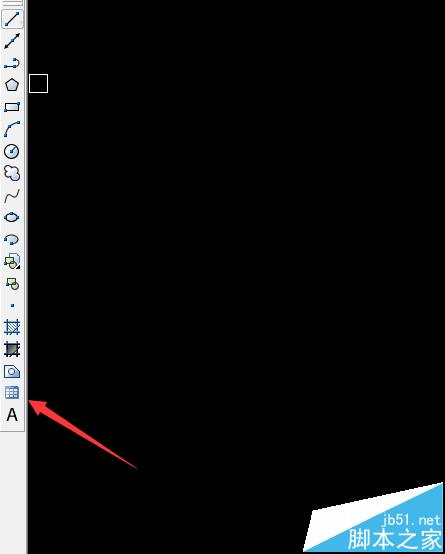

2、點擊左邊工具欄上的“表格"按鈕(在字母A的上方)，如下圖。

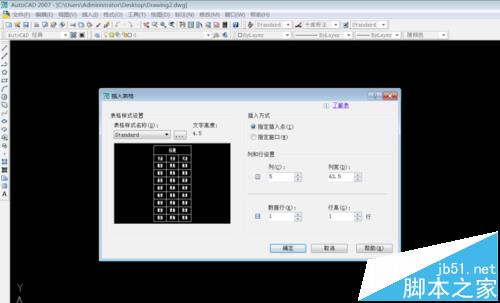

3、這時候就會跳出一個“插入表格”的對話框，如下圖。

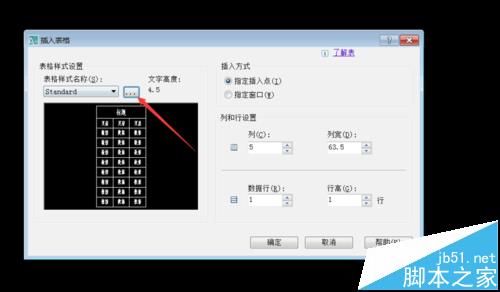

4、在左邊有表格樣式(可以自己創建表格樣式在里面留自己以后用方便)，這時候我們點擊三個小點的按鈕。

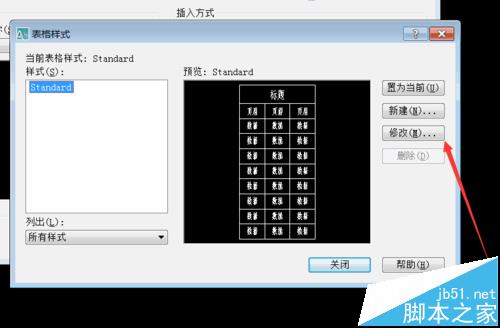

5、這時候就會跳出“表格樣式”對話框，我們在這里點擊修改。如下圖所示。

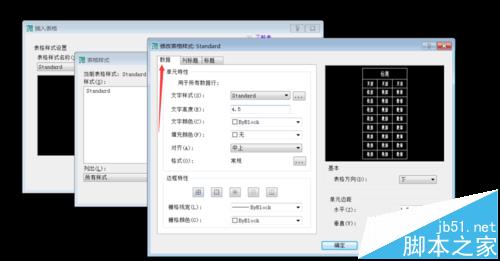

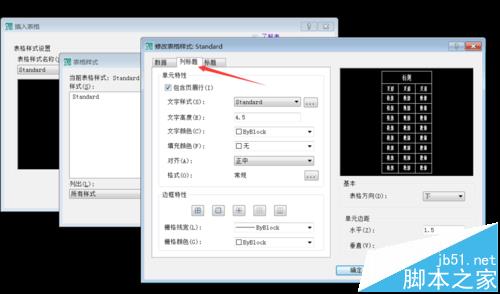

6、這時候就會跳出“修改表格樣式”對話框，我們可以在這里修改表格的屬性信息，創建自己喜歡的表格樣式。上方第一個是修改表格的數據。

7、上方第二個是修改“外標題”。

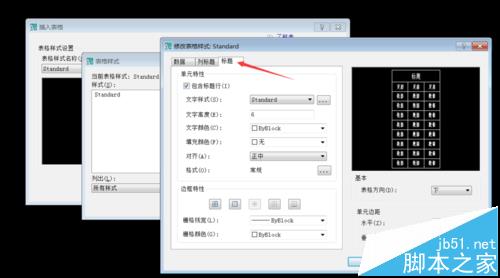

8、上方第三個是修改“標題”。如下圖所示。

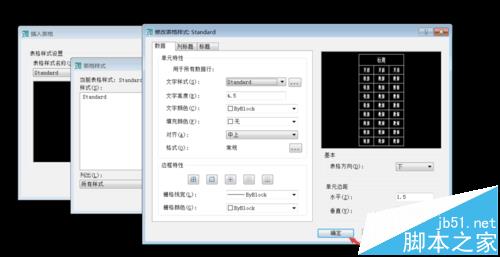

9、都修改過了以后我們點擊下方的確定按鈕。

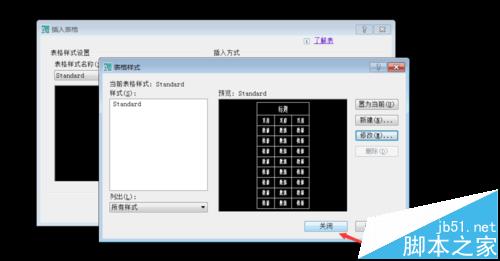

10、然后關閉第二個對話框（它并不是自動關閉的）。

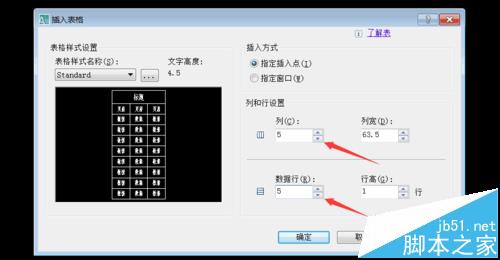

11、這時候我們又回到了最開始的對話框，我們在這里修改“數據行”和“列”，是不是感覺和wps差不多，哈哈。最后我們點擊確定。

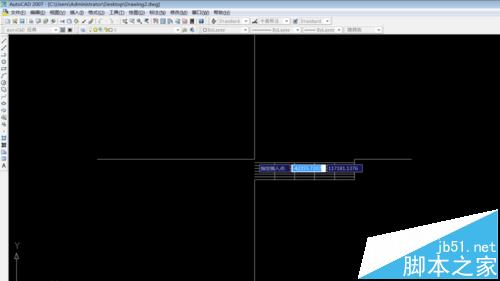

12、這時候你會發現你的光標后面會帶著一個表格，移動到你需要的位置點擊一下鼠標左鍵。

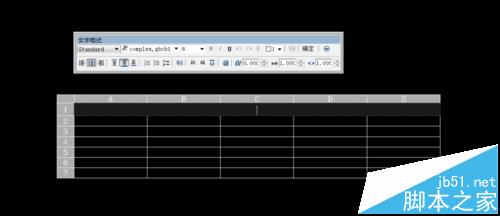

13、這時候表格就會在繪圖區顯示出來啦。上方會自動跳出“文字格式”對話框，可以在上面設置輸入表格的文字屬性。

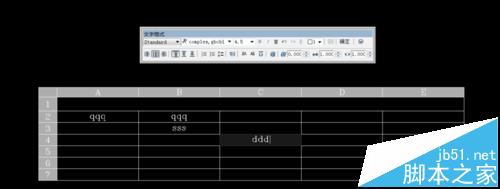

14、想在哪個格子里輸入，就在那個格子的空白處雙擊就可以了，也別怕“文字格式”對話框消失，在你雙擊的時候它就會自動顯現出來啦。這樣我們的表格就完成了。
