Cad繪制完成的圖紙，經常需要打印出來進行審核和簽字。對于老手而言，當然不在話下。但是對于一些初學者來說，就需要學習一下了。下面介紹在Cad中打印圖紙的方法，以供參考。

1、打開Cad圖紙，這里面已經有了一個圖框。下面就介紹如何打印它。

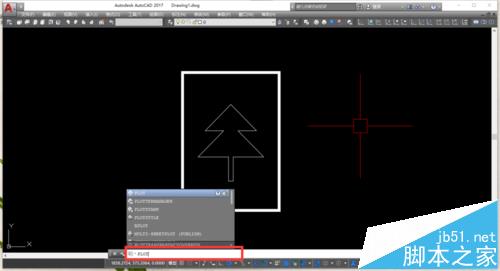

2、和Windows系統的其它軟件一樣，Cad打印的快捷鍵是“Ctrl+P”。也可“文件”-“打印”。還可以命令行輸入：“PLOT”+回車，或者“PRINT”+回車。

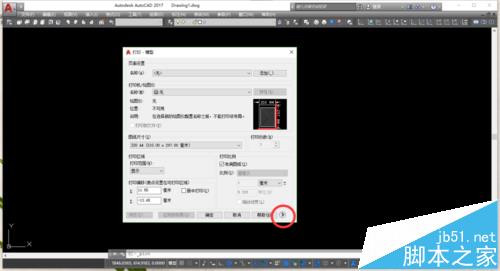

3、彈出“打印”窗口。單擊右下角箭頭，可以使隱藏的一部分顯示出來

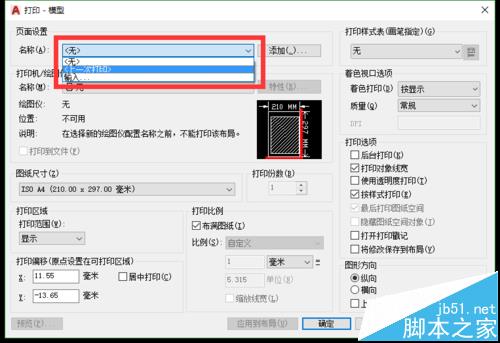

4、在“頁面設置”中的“名稱”里面可以選擇“上一次打印”，也就是使用你上一次打印的頁面設置

5、選擇“打印機/繪圖儀”的“名稱”，在下拉類表中選中你的打印機。

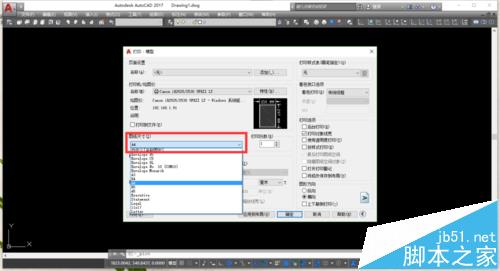

6、在“圖紙尺寸”中，選擇你要打印的紙張的大小，一般來說為A3或者A4。

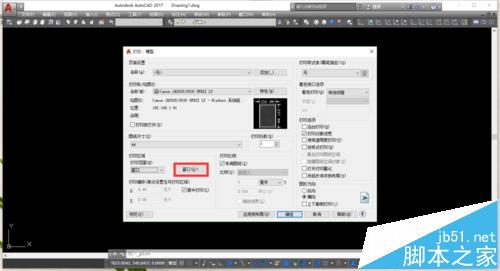

7、在“打印區域”的“打印范圍”中，點擊下拉菜單，可以選擇打印的范圍，一般，選“窗口”。這個時候在旁邊右側會出現“窗口”按鈕，單擊它。

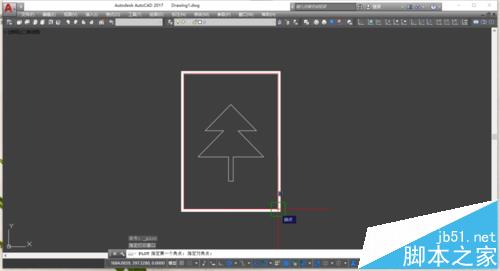

8、軟件會回到圖紙界面，依次點擊矩形的兩個對角點，指定矩形為打印窗口區域

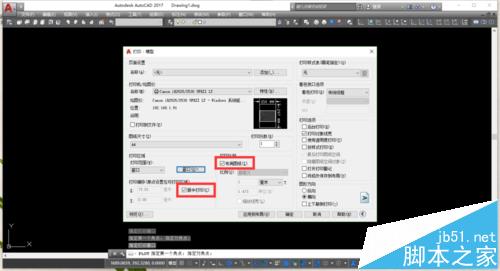

9、一般來說，應在“打印偏移”中，選中“居中打印”。在“打印比例”中選中“布滿圖紙”

10、可以在“打印樣式表”中，指定打印的樣式，在“著色視口選項”中選擇“著色打印”的方式。

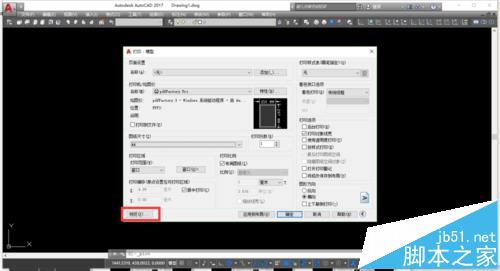

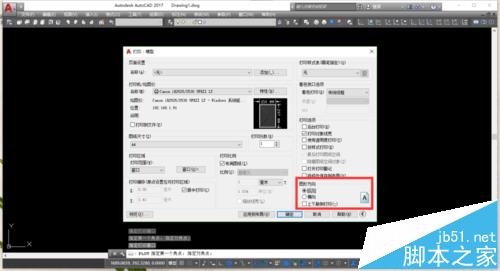

11、最后，在“圖形方向”中，選擇圖形的方向。注意區分清楚是縱向或橫向。在完成設置之后，最好再點擊“預覽”一下，確認無誤再點擊“確定”，即可。

注意事項：

打印前最好先預覽一下，以免造成不必要的浪費。
