在實際工作中，為了避免繁重的簽名工作量，會用到CAD電子簽名。傳統在CAD中描筆畫的方法太慢，也太廢時。我經過研究介紹一種利用矢量化工具便捷制作精美的CAD電子簽名的方法，幫助大家提高效率，將有限的時間更多地投入到祖國現代化建設工作中去。

一、收集親筆簽名，并制作成圖片文件

1、讓需要制作CAD電子簽名的人在一張白紙上簽上自己的大名。一定要白紙哦，字越大越好。

2、用數碼相機、掃描儀或手機相機等設備將紙質簽名制作成圖片文件。

二、下載位圖矢量化工具AlgoLab Photo Vector，并打開剛才制作的簽名圖片文件

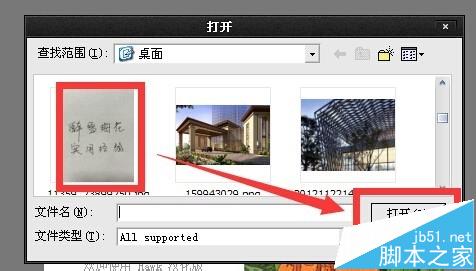

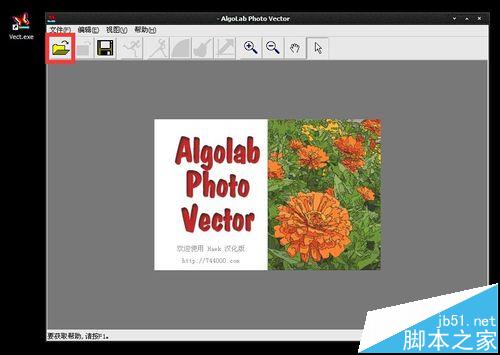

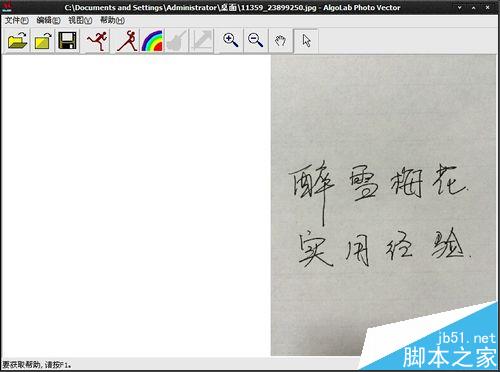

1、點擊工具欄上的“打開文件”按鈕。（或點擊“文件”菜單-“打開”）

三、簽名圖片文件矢量化

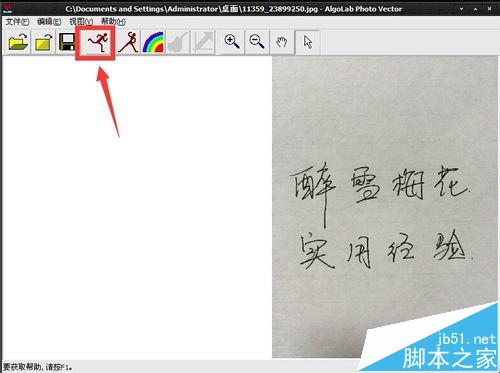

矢量化是將位圖文件轉化為矢量圖形必備的一步。點擊工具欄奔跑的小人按鈕，隨后軟件會自動處理圖片文件。

四、將文件存為CAD可識別的dxf格式

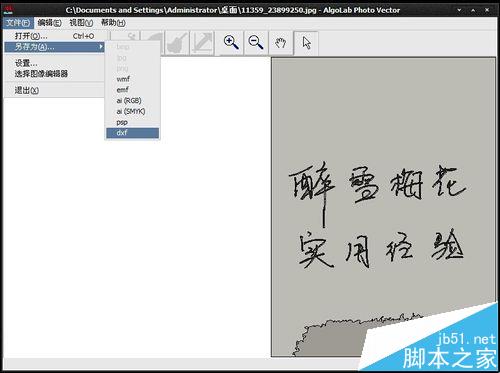

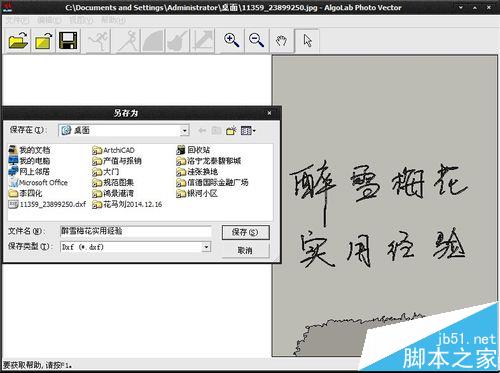

點擊“文件”菜單-“另存為”-“dxf”，將文件存到合適的路徑。

五、在CAD中打開剛才另存的dxf文件

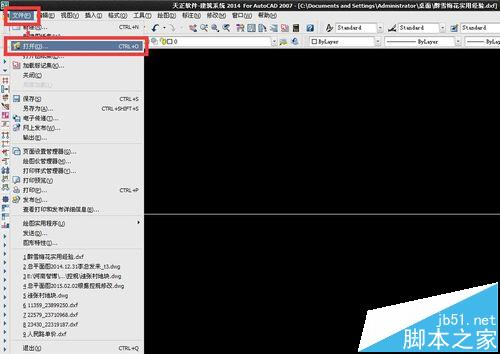

1、在CAD程序中使用快捷命令Ctrl+O喚出“打開文件/選擇文件”對話框（或者點擊“文件”菜單-“打開”）；

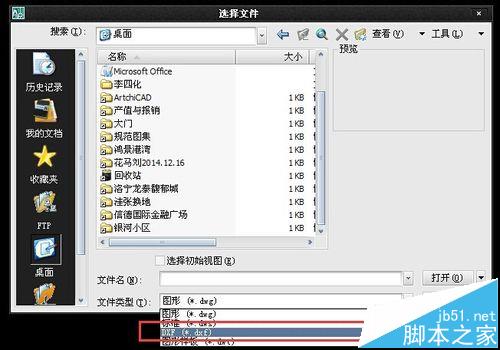

2、在“文件類型”下拉欄中選擇“DXF（*.dxf）”；

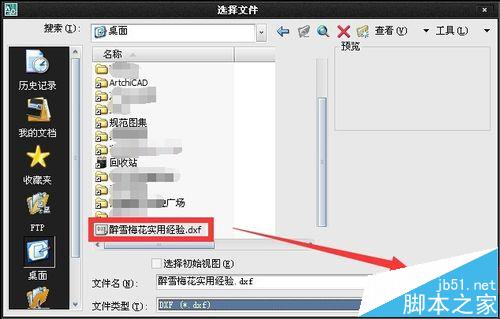

3、然后找到并選擇剛才另存的dxf文件，點擊打開。

六、調整視圖

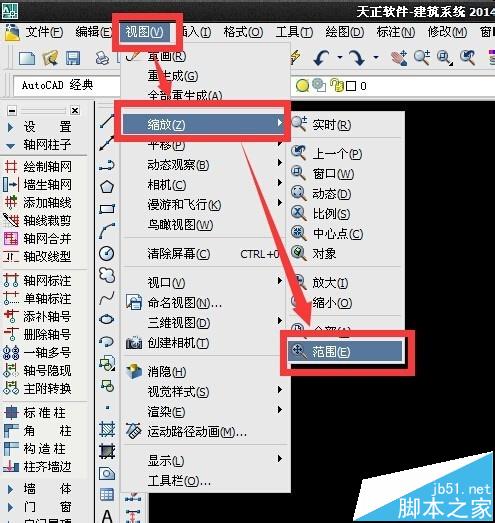

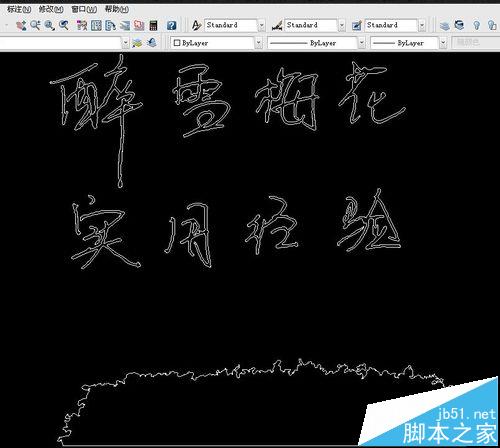

打開文件后可能因?yàn)閳D形位置和大小的問題沒有看到圖形，這時就需要調整視圖。點擊“視圖”菜單-“縮放”-“范圍”，這時可以看到簽名已經以CAD的線圖形形式出現在眼前了。

七、刪除不需要的線條，形成干凈美觀的CAD電子簽名。

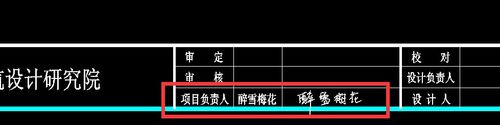

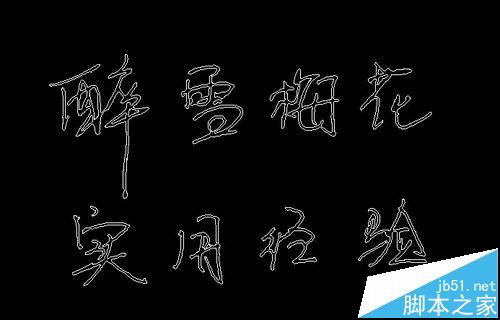

由于紙張不白、照相時有陰影等原因，可能會有一些亂線，刪除它們，精美的CAD電子簽名就完成了。可以放在簽名欄直接使用了。

注意事項：

簽名時盡量保證紙張白皙，拍照時盡量避免陰影。

CAD電子簽名有泄漏風險，請謹慎使用。
