CAD圖紙標注怎么修改尺寸值?

2020-07-20 13:08:33
字體:
供稿:網友

CAD通常按1:1比例畫圖,標注時精確捕捉圖形的特征點,標注值通常是準確的,一般情況下不需要去手動去修改標注值,但有一些特殊的圖紙并不是按1:1繪制的,甚至有時只是一個大致的示意圖,此時就需要去修改標注的尺寸值。除此以外,我們還可以編輯標注文字,給標注加上文字等,這里簡單介紹一下標注值的幾種修改方法。

一、修改測量值(文字替代)

標注的文字是多行文字,可以混合靜態的文字、動態的尺寸值(距離、角度、直徑等)和轉換單位或公差。尺寸值默認使用的是測量值,如果按1:1精確繪圖是不需要修改測量值,但有特殊需要時可以直接修改測量值,在CAD中也叫文字替代。修改方法如下:

方法一:

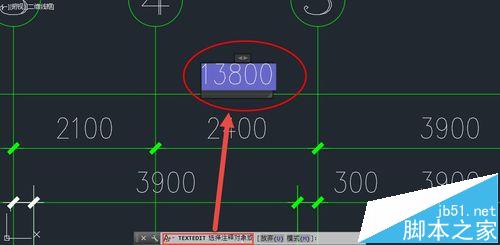

1、直接雙擊標注文字;如果你的CAD版本較低不支持直接雙擊修改,可輸入ED(ddedit的簡寫),回車,軟件提示讓選擇要編輯的注釋對象,單擊標注的標注值,就可以編輯標注的尺寸了,如下圖所示。

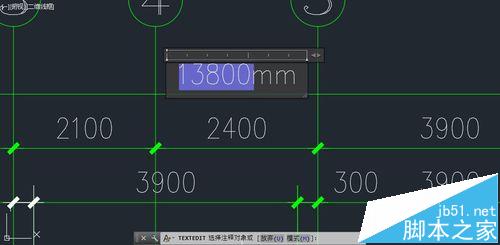

2、在CAD低版本編輯標注文字時,測量值顯示為<>,到了高版本會顯示實際的數值,但這個數值底色為藍色,將測量與我們輸入的文字區別開,如下圖所示。

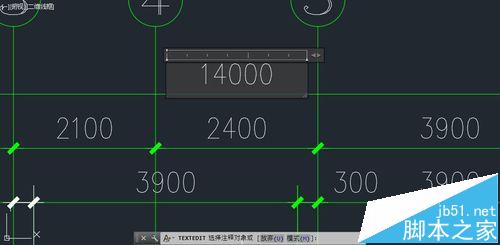

3、選中測量值,輸入其他尺寸,即可將測量值替換掉,如下圖所示。

方法二:

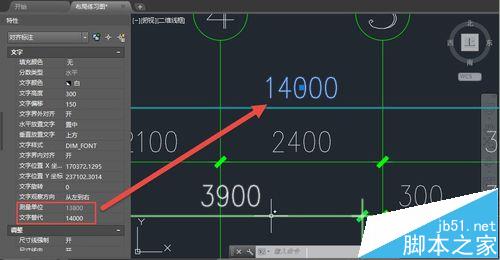

1、選中標注后,在特性面板(CTRL+1)中直接填寫文字替代的值,如下圖所示。

二、修改尺寸后如何恢復測量值?

1我們有時發現圖中標注的尺寸和DI測量的長度不一致,如果是經確認是用文字替代了測量值,比如上面我們將13800改成了14000,想改會測量值,不要輸入13800,而是要保持動態的尺寸值,CAD中尺寸關聯的話,標注的測量值是會跟圖形尺寸而變化的。修改方法如下:

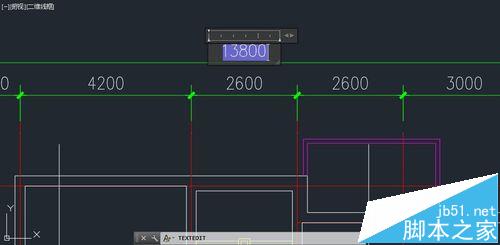

輸入ED,回車,單擊文字,選中被修改的尺寸值,輸入<>,即可,在低版本需要關閉文字對話框,才能顯示尺寸值,在高版本,當我輸入完>后,就會立即顯示尺寸值,如下圖所示。

三、設置標注測量比例

1、如果圖紙不是按1:1繪圖的,比如說長1000單位,只畫了100單位長,而仍需要將尺寸值標注成1000,這種情況沒有必要一個個去修改標注文字,只需要將標注的測量比例設置為10,就可以達到目的了。

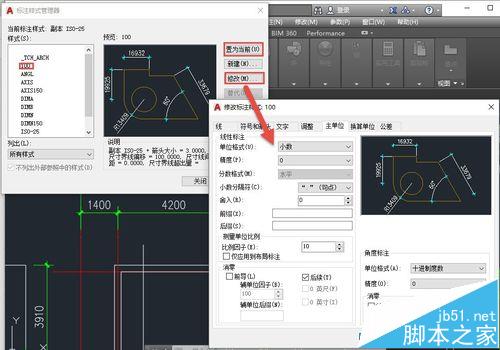

輸入D,回車,打開標注樣式管理器,新建一個標注樣式,選擇新建的標注樣式,單擊”置為當前“按鈕,將此標注樣式作為當前標注樣式,也就是后面標注將要使用的樣式。單擊修改按鈕,打開修改標注樣式對話框,如下圖所示。

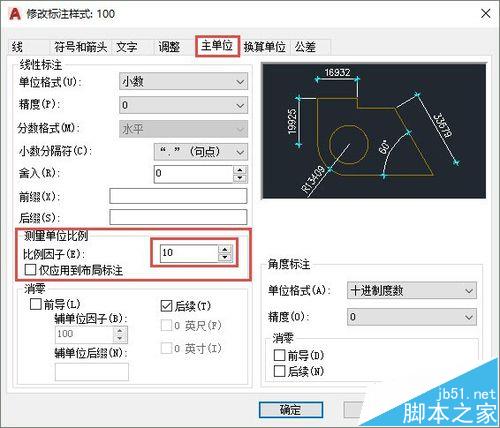

2、單擊“主單位”選項卡,找到測量單位比例,將比例因子設置為10,如下圖所示。

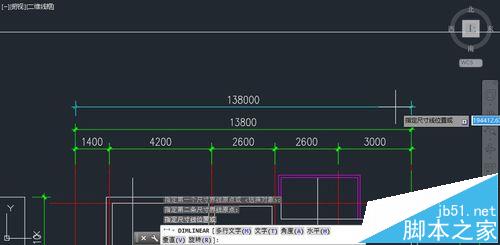

3、單擊確定按鈕關閉修改標注樣式對話框,關閉標注樣式管理器,單擊線性標注按鈕或輸入DLI后回車,標注圖中一個已知尺寸,觀察測量值的變化,如下圖所示。

上面只是簡單介紹了修改標注的測量值的方法,正如開頭所講,標注是一個多行文字,但又與多行文字有區別,標注文字可以利用多行文字的很多特性,例如換行、用上下標寫公差,還提供了特殊的/X標記,可以將文字切換到標注線下方。這些我會在另外一片經驗中再給大家介紹。

注意事項:

以上技巧適用于AUTOCAD,浩辰CAD等類似CAD軟件。

不同版本標注文字編輯和測量值的顯示效果不完全相同。
