cad中，我們作圖通常可能會使用一個底圖，然后很多都是在這個底圖上面添加一些其他的東西，可是這個底圖有個地方需要修改，就會出現很多圖都要修改，使用參照圖形的話，就只改參照圖，其他圖形都會改動，那么怎么插入參照圖呢？

1、比如小編想要將這個圖插入到別的cad圖中，如圖所示

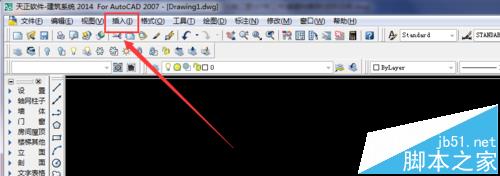

2、首先打開你要插入參照的cad圖形，然后在cad命令版上找到插入，如圖所示

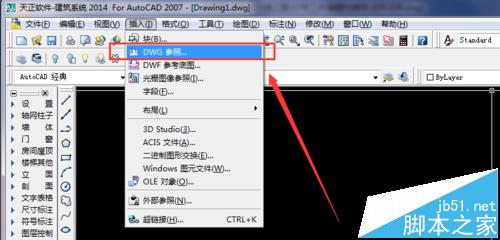

3、點擊DWG參照，如圖所示

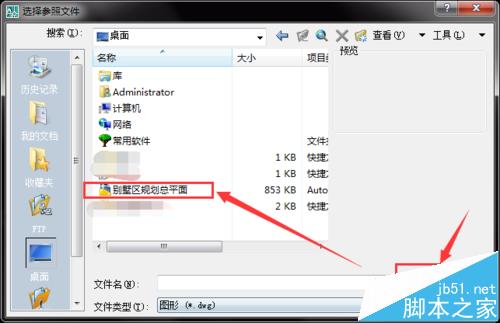

4、在彈出來的對話框里面找到你要插入的圖形文件，如圖所示

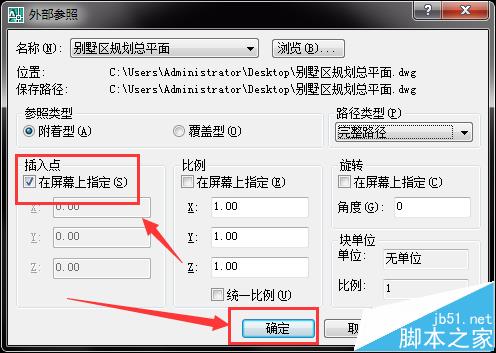

5、之后在當前的對話框內點擊確定，你也可以對話框內的其他命令，根據自己需要，小編一般不改動，點擊確定，如圖所示

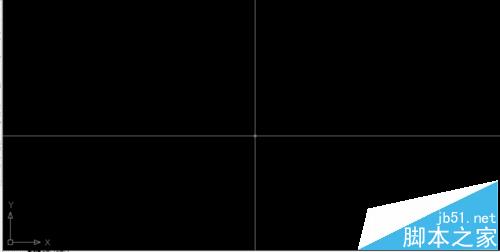

6、你會在cad中看到如下命令，如圖所示

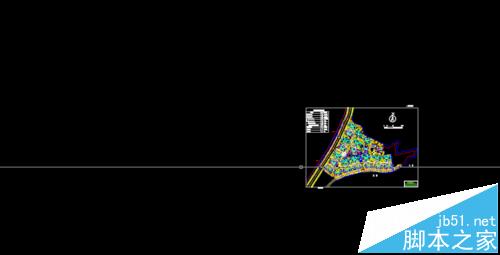

7、鼠標隨意點擊一下cad畫布，可能你會看不到插入的參照，輸入命令“Z——空格——A——空格”，圖形就會出來了，如圖所示
