在cad繪圖中，將實線變成虛線是很容易的，下面教你怎么搞定它。這里以cad2010的版本舉例。其實其他版本也還是差不多的，只是我的電腦上裝的是2010版本。

方法一：

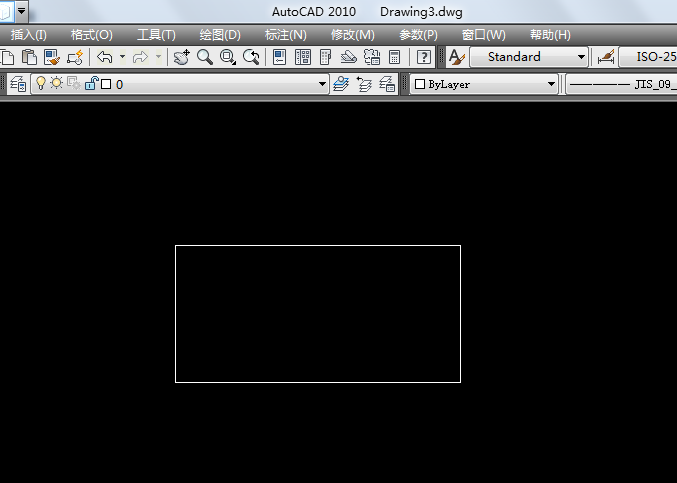

1、雙擊cad的快捷圖標，如下圖。我在上面隨便畫了一個矩形。

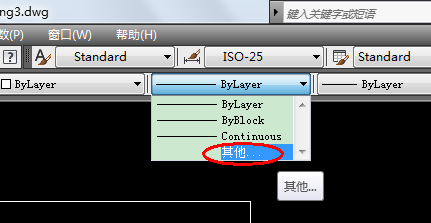

2、選擇右上角線性控制工具欄，如下圖，選擇“其他”。

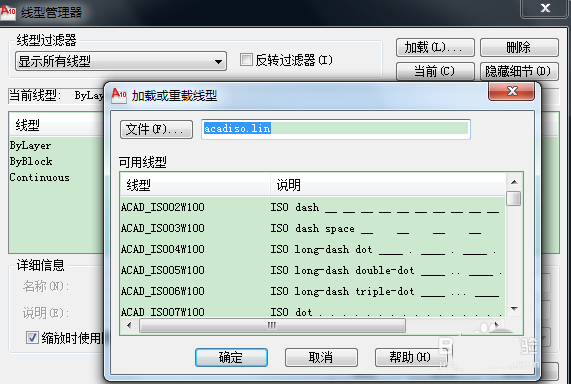

3、在新出現的窗口中選擇“加載”，如下圖所示。

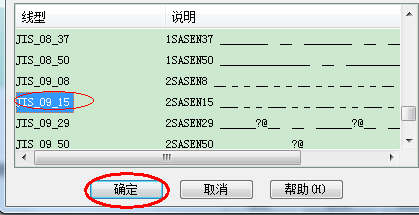

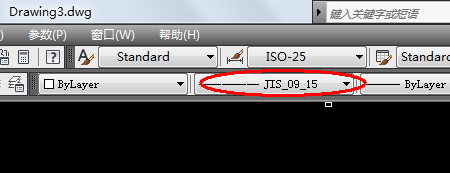

4、拖動上圖中加載下面的線型選擇，這里我個人選擇的是紅色框住的那種線型，如下圖所示。點擊確定。這時回到cad的工作空間，選擇剛上添加的那個虛線線型，置為當前就可以了。如下面第二幅圖。

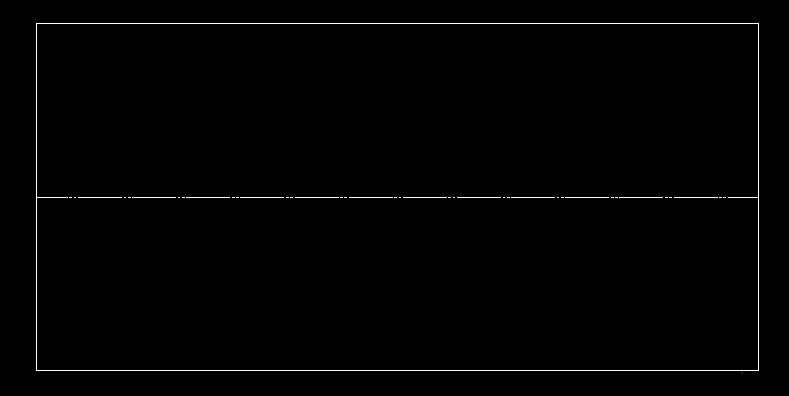

5、這時，繪制一個一條直線，如下圖所示。很明顯，畫出的直線就是虛線。

方法二：

還是以上圖中那個矩形為例子，如下圖。

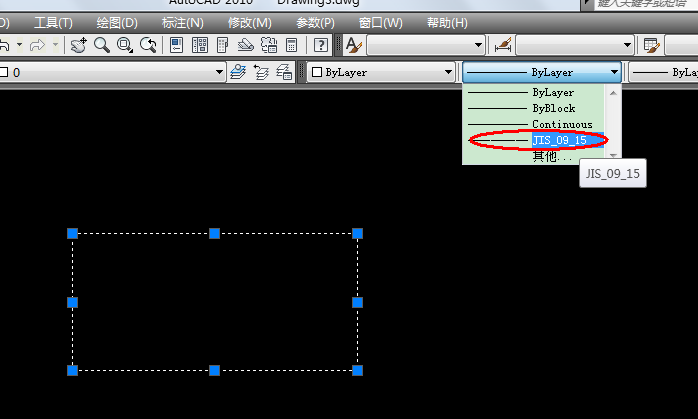

如果要將上圖中的直線變成虛線怎么辦呢？選擇矩形，在右上角的線型控制中選擇虛線，如下圖。

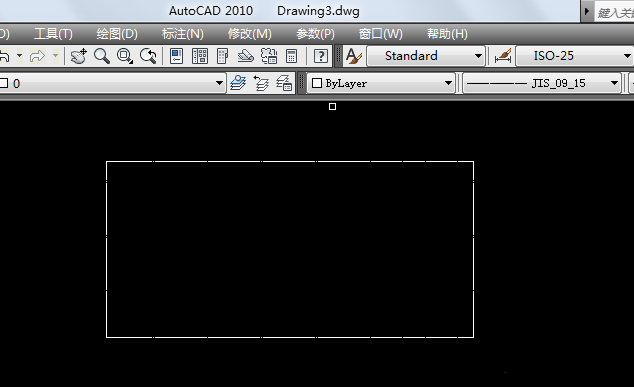

3這時，你就會發現，實線的矩形變成虛線了。如下圖所示。

明明使用的是虛線，可是還是顯示實線？

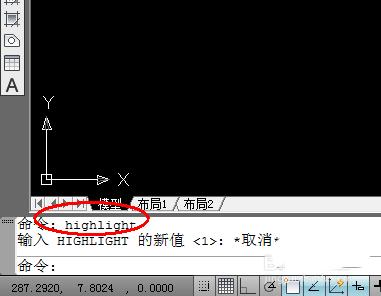

很多使用cad的人都會遇到這個問題，一般都是cad設置錯了。在cad的命令框中輸入：highlight，按回車鍵，輸入1，這時，你會發現虛線已經出來了。
