CAD自帶的坐標標注只能標注一個值，很麻煩，所以需要用一個小工具來幫助。它就是ZBBZ工具。

1、下載cad坐標標注插件

2、將下載的ZBBZ.VLX工具，放到CAD安裝文件夾Support文件夾內。

3、打開CAD軟件。

4、在命令欄輸入”ap"

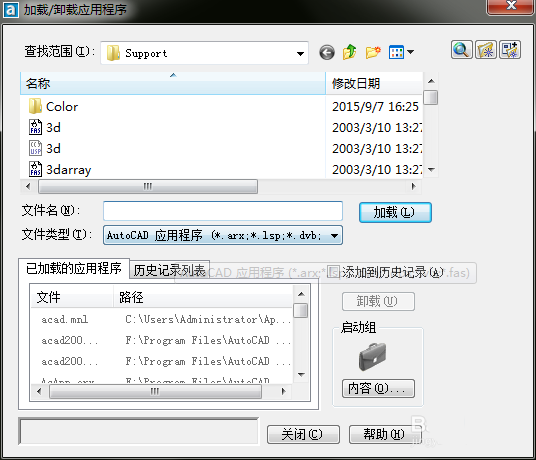

5、點擊回車鍵，就會出現“加載/卸載應用程序”選項框。

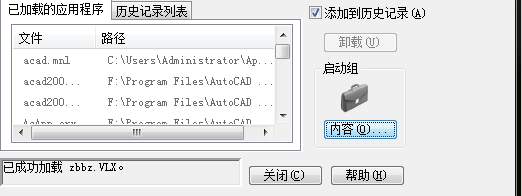

6、在Support文件夾中，找到ZBBZ.VLX。然后點擊加載，點擊“啟動組”內容按鈕。

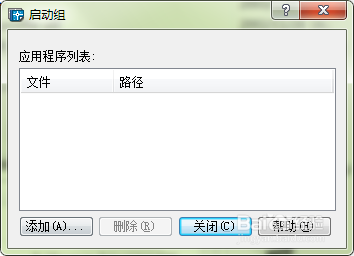

7、出現”啟動組“內容選項。

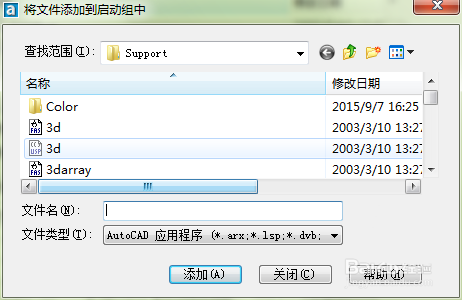

8、點擊”添加“按鈕，出現添加啟動應用程序的選項框。

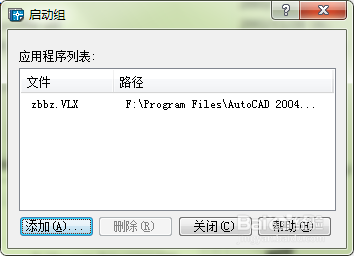

9、在Support文件夾中找到ZBBZ.VLX工具，點擊”添加“按鈕”。

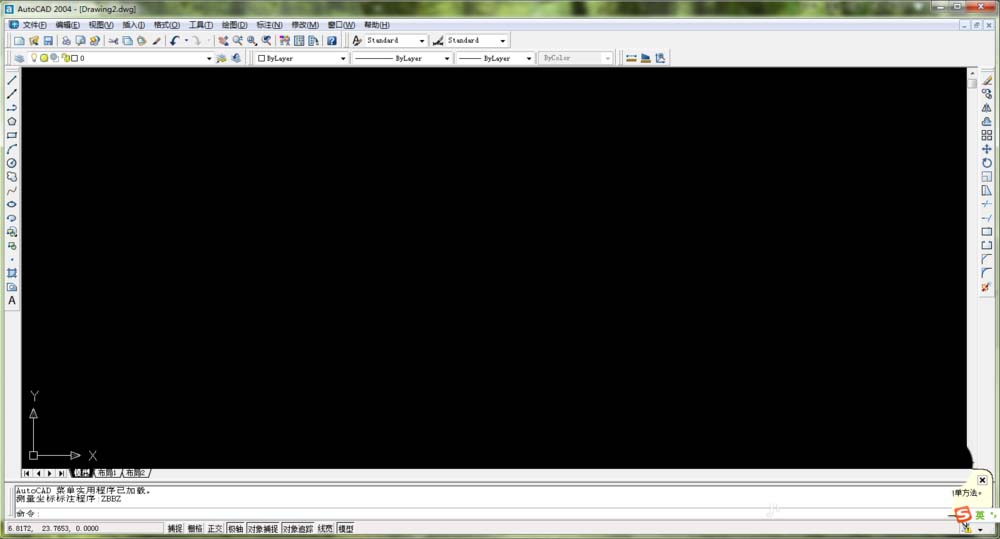

10、這樣ZBBZ小工具就加載到你的CAD軟件中了，以后軟件啟動就會自動加載到軟件中。開機會有這樣的提示：

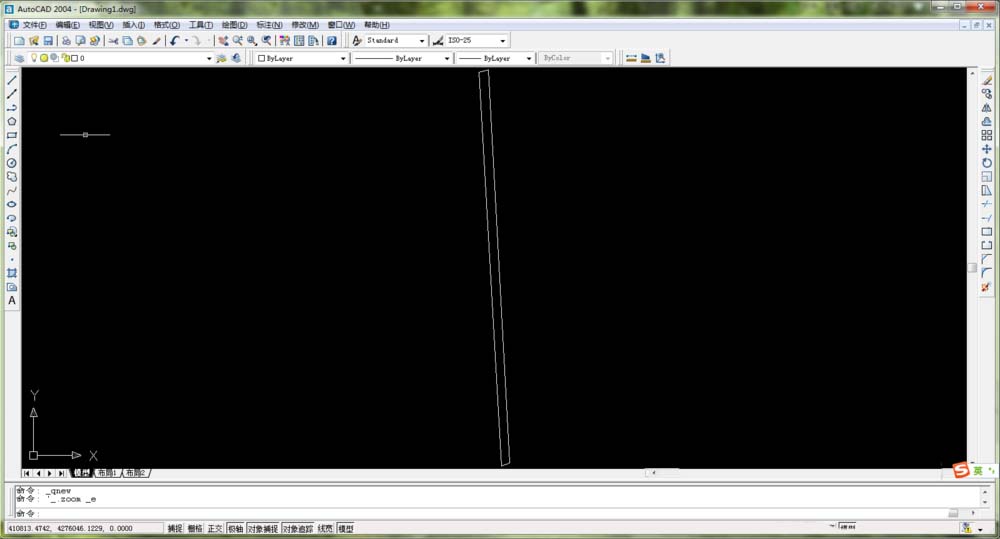

11、接下來，介紹如何使用ZBBZ小工具標注坐標，首先打開一個CAD圖形。

12、在命令欄輸入命令：zbbz，點擊回車確定

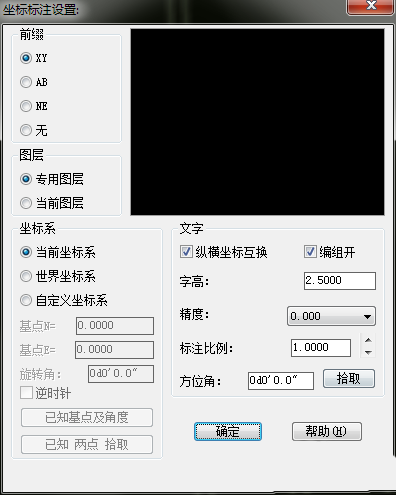

13、這樣就彈出了ZBBZ小工具的選項框。這里可以設置標注文字的大小，以及X、Y坐標的前后次序及坐標系等參數。

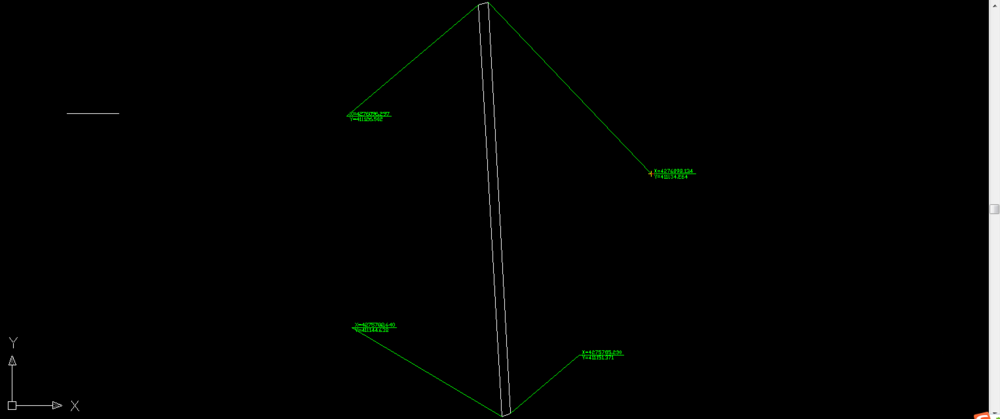

14、點擊確定關閉選項框。點擊需要標注點，就會自動生成一個帶有坐標的線，再次點擊確認坐標標注位置。

15、 這樣就非常簡單的標注了所需要的坐標。祝各位用的愉快。
