如果圖中都是線性圖形且最終要單色打印，通常不用太理會圖形的順序。但如果實體填充且與其他圖形有重疊，就需要設置圖形的順序了，有時我們在插入一些設備或構件時，為了圖面更整潔，會在圖塊中添加區域覆蓋WIPEOUT，然后利用區域覆蓋遮擋后面的圖形，讓圖面看得更整潔一些，可以看一下例圖中有無遮擋效果的對比。

在PS中可以設置圖層的順序，在CAD中無法設置圖層的順序，可以設置圖形的順序，熟悉CAD的設計師應該都知道這一點，這里主要給初學者介紹一下圖形順序的設置。

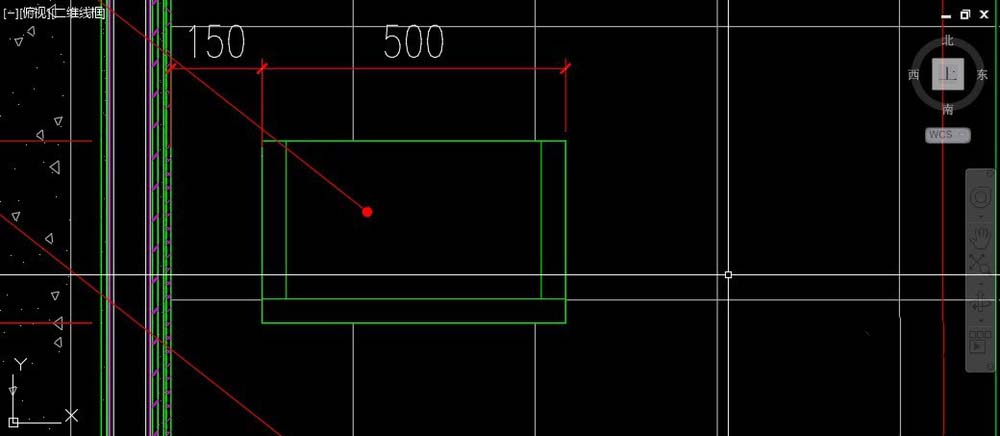

1、在CAD中，先創建的圖形在下面，后創建的圖形在上面，因為我們平時畫的都是線性圖案，這一點看得并不明顯，我們可以通過一個簡單的例子來看一下。例圖中有一個帶區域覆蓋的圖塊，也就是圖塊會遮擋住后面的圖形，如圖所示。

2、選中此圖形，輸入CO，回車，執行復制命令，在圖塊上拾取一點作為基點，然后多次點擊，讓復制的圖塊依次疊加，如圖所示。

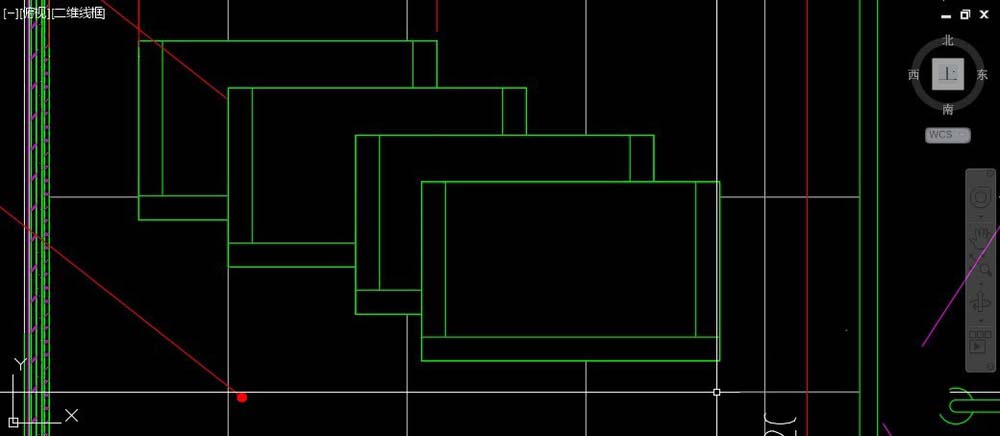

3、復制3-4個圖塊后按回車或空格鍵，結束復制，我們來觀察復制后的效果。我們可以看到后面復制的圖形會覆蓋在前面的圖形上面，如果我們希望圖形按照我們希望的順序來疊加，可以按照順序來創建圖形。

二、手動調整圖形順序

在實際繪圖過程中我們顯然不可能完全按照順序來創建圖形，比如在圖塊中添加區域覆蓋WIPEOUT，通常都是繪制完圖塊的圖形，然后根據圖塊的外輪廓來創建區域覆蓋，由于區域覆蓋是后創建的，會將圖塊中圖形擋住，這時就需要我們手動來調整圖形順序。

1、調整圖形順序的命令是繪圖次序（DRAWORDER），命令不難記，draw繪圖，order順序。但從工具面板和右鍵菜單中調用更加方便。選擇一個圖形后，單擊鼠標右鍵，我們就可以知道繪圖次序的命令，如下圖所示。

2、我們可以看到繪圖次序有四個參數：前置、后置、置于對象之下、置于對象之上，這幾個參數也很好理解。

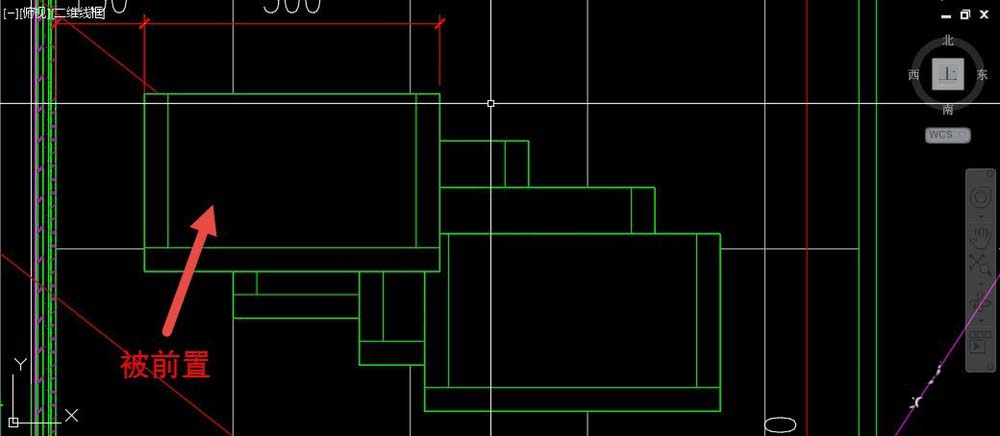

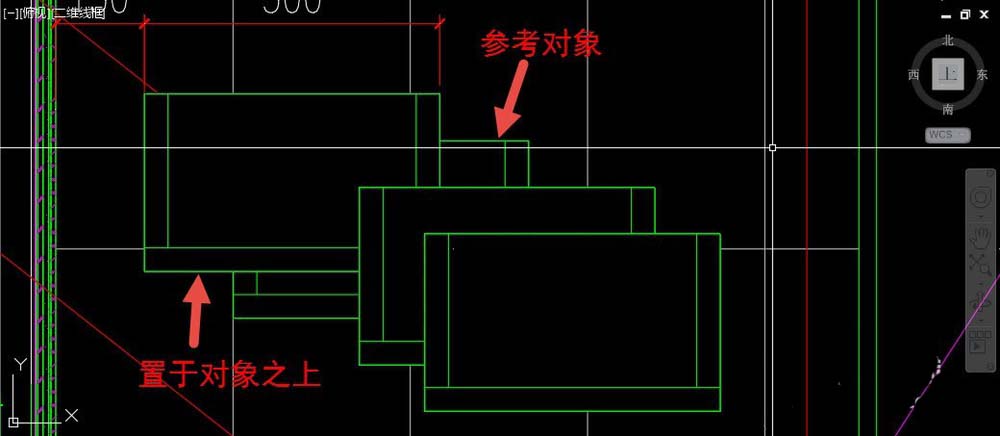

前置就是將選中的圖形放到最前面，后置就是將選中的圖形放到最后面。而置于對象之下和對象之上，就是可以選擇一個參考圖形，讓選中的圖形在此圖形的下面或上面。這個不難，大家用上面例子中類似的圖塊，或建一個SOLID填充試一下就很清楚了。

3、有時我們在畫完圖后才發現有一些文字、標注被填充所遮擋，如果全圖檢查，既費力又難免有遺漏，針對這種狀況，CAD后續版本不斷增加了針對這種狀況的處理功能，因此就有了文字前置、標注前置、引線前置、所有注釋前置和填充后置的相關命令，可以一次性處理可能存在的遮擋問題。

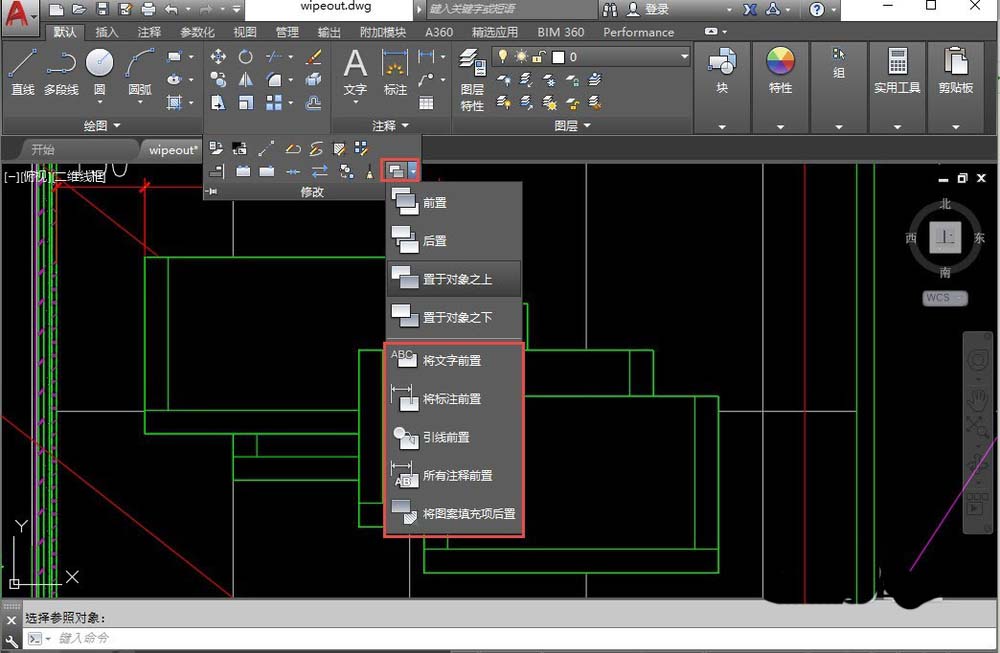

我們從菜單或工具欄可以找到這些命令，如圖所示。文字、標注、引線、注釋前置是一個命令：TEXTTOFRONT，就是 text  to front，填充后置命令是HATCHTOBACK，就是 hatch  to back，雖然有點長，都不難記。
