本文將詳細的介結如何用對象追蹤功能緩制插座，同時，也讓讀者了解對象追蹤功能的設置和使用方法。

1、啟動autocad2013,在工具欄點擊圓弧，或輸入arc命令畫一個半圓。

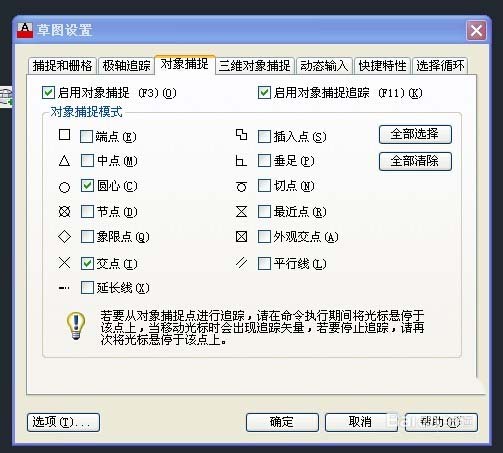

2、在命令行輸入[se]命令打開‘草圖設置’對話框，切換到對象捕捉選項卡，選中‘啟用對象捕捉’和‘啟用對象捕捉追蹤’選項。單擊‘全部清除’按鈕，再勾選‘圓心’、‘交點’復選框，單擊確定，完成對對象捕捉的設置。

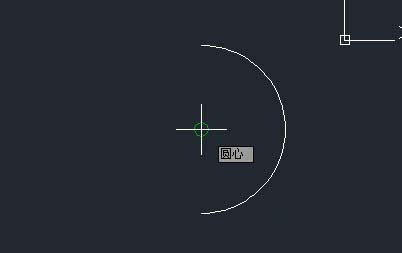

3、在命令行中輸入直線命令(line),當系統提示‘指定第一點：’時，移動光標至圓弧的圓心處，此時將顯示“圓心”標記。

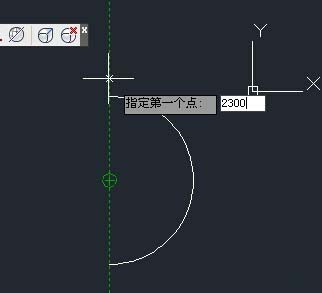

4、將光標垂直向上移動至圖所示的位置，將顯示相應的對象追蹤虛線，然后單擊鼠標指定線段的第一個點。

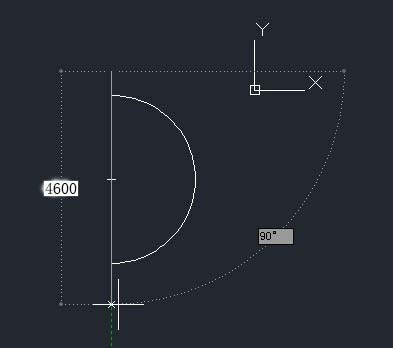

5、再將光標垂直向下移動至下圖所示的位置，并在長度框中輸入‘4350’，再單擊鼠標指定線段的下一個點，然后按下空格鍵結束線段的繪制。

6、繼續在命令行中輸入“直線”命令（line），當系統提示“指定第一點：”時，捕捉圓弧的圓心點。

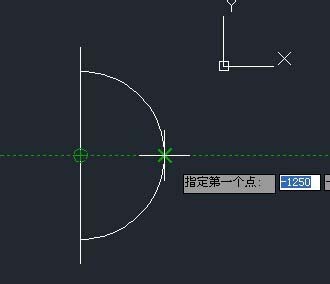

7、將光標水平向右移動到圓弧的右側象限點上，然后單擊鼠標指定線段的第一個點。

8、繼續將光標水平向右移動，單擊鼠標指定線段的下一個點，然后按下空格鍵結束線段的繪制，繪制完成。
