一位網友遇到了這樣的問題，CAD線性對齊標注，不僅小數點后面的自動變成零，而且各位也會編程5和0，例我分別畫了8m、9m、3m、5m的四條直線，標注后顯示的確都是10m或5m，所有對齊標注的數字都是5的倍數。估計大部分人都沒有遇到過這樣的圖紙，我也是之前遇到過類似的圖紙才很快知道他的問題出在了什么地方，下面我們就來看看這樣的標注是怎么出來的。

原因分析：之所以會出現他說的這種現象，是因?yàn)樵O(shè)置了標注主單位的舍入值。

CAD標注其實默認就是有四舍五入的，比如設置主單位的精度是0.00，也就是精確到小數點后兩位，如果我們的尺寸值是0.725，就會顯示為0.73，如果尺寸值是0.314，就會顯示為0.31，也就是如果希望標注數值四舍五入，直接設置設置主單位的精度就好了。

而舍入值跟四舍五入不太相同，設置了舍入值后，標注則會是舍入值的倍數，下面我們就通過一個簡單的實例看一下舍入值是如何工作的。

一、舍入值的工作方法

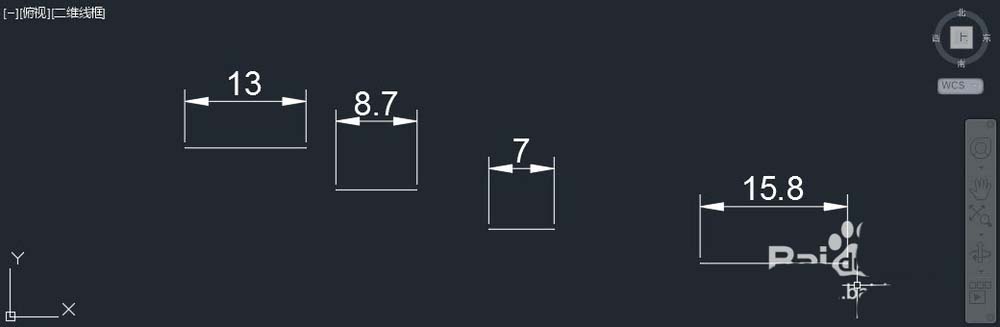

1、開一張空?qǐng)D，繪制幾條直線，長度可以是13、8.7、7、15.8等隨意的數值，然后輸入DLI，用默認的標注樣式在給這些直線標注上尺寸， 如圖所示。

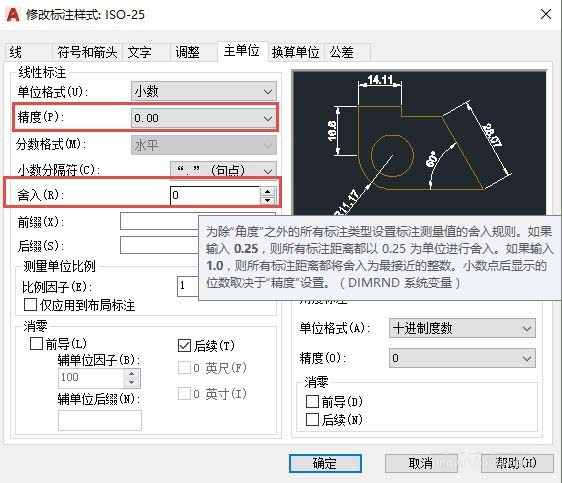

2、輸入D，回車，打開標注樣式管理器，直接單擊修改按鈕，打開修改標注樣式對話框，單擊“主單位”選項卡，我們可以看到精度和舍入?yún)?shù)，將光標停留在“舍入”參數上，看看提示。如果你的CAD版本夠高的話，你可以看到詳細的參數提示，看過提示相信大家都應該知道舍入值得作用了，大致意思設置了舍入值后，你的標注就是舍入值的倍數，比如舍入值設置成0.25，那么標注的尾數就會是0，0.25，0.5，0.75。

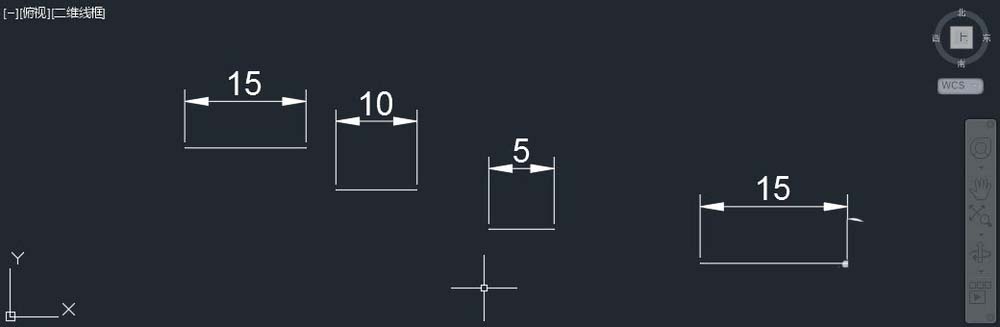

3、輸入5作為舍入值，單擊確定按鈕關閉修改標注樣式對話框，單擊關閉按鈕退出標注樣式管理器，我們可以看到標注已經變了，都變成了5的倍數，如圖所示。修改了一個參數后，我們就知道這位網友問題是什么原因了。在設置了舍入值后，舍入時同樣遵循了四舍五入的原則，8.7變成了10，7就變成了5。知道了問題的原因，解決方法也很簡單，只需將舍入值恢復成默認值：0就好了。

二、舍入值應該如何使用？

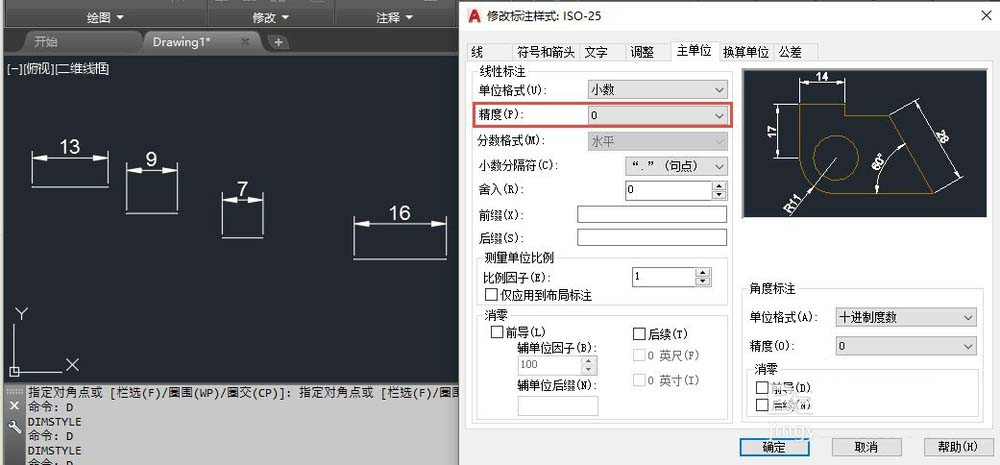

1、如果我們只是希望標注進行正常的四舍五入，直接設置精度后的小數點的位數就可以了，假如我們希望標注是整數，可以將精度設置為0，如圖所示。

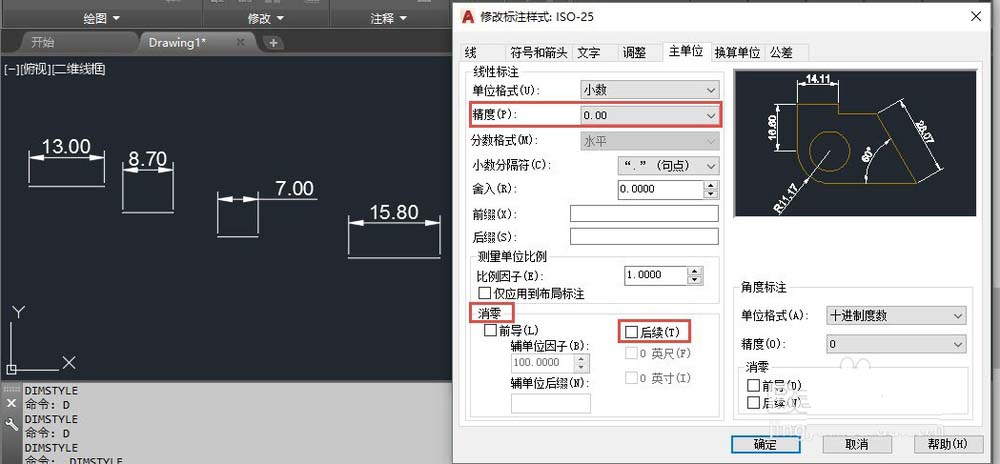

2、如果我們要保留小數點后一定位數，同事為了讓標注看起來比較整齊一致，可以不進行消零處理，如圖所示。

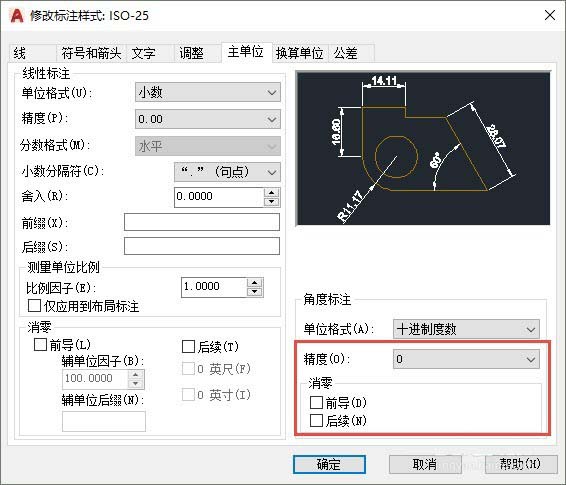

3、只有當我們需要標注值是一些特殊值，如0.25、3、5的倍數時，我們才輸入舍入值。上面說的精度、舍入、消零都是針對線性的標注的，角度標注也有精度和消零的設置，但沒有舍入的設置，如圖所示。

之前發過文章介紹特征比例、測量單位比例等比較難理解但使用頻率較高的參數，標注的參數太多了，分好幾個選項卡，大多數人看到后都會頭疼，正因?yàn)槿绱?，?biāo)注對話框提供了一個動態的預覽，很多參數設置完可以在預覽框中直接看到效果，因此建議大家不妨挨個參數試試，先將光標停留再參數上看看工具提示，然后再修改參數，看看他們能給標注帶來什么變化。
