cad2017轉化成高清JPG圖片并不像其它的三維軟件一樣，有導出選項，在AUTO CAD2017版本中，如想把圖紙轉化成高清圖片格式，需要使用打印，可打印的圖片格式有PNG與JPG，用戶可以任選。

1、CAD2017用戶可能會有疑問，想把CAD圖紙做成圖片，直接截圖不就可以了么？截圖也是沒錯的，但是截圖后的圖片放大后，其會失真，下面我就給大家普及下使用最新的CAD2017軟件轉像成JPG的過程；

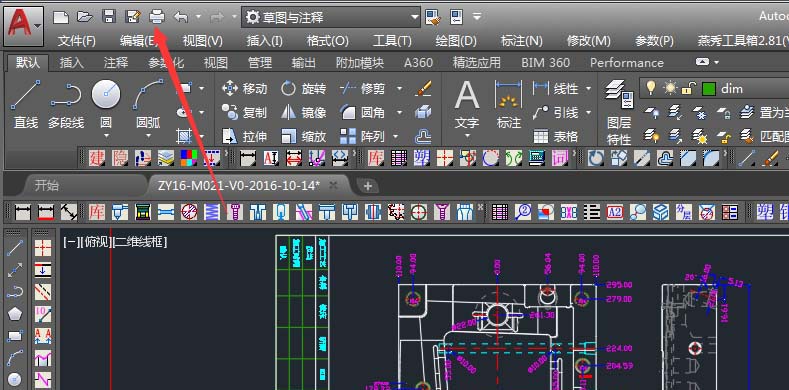

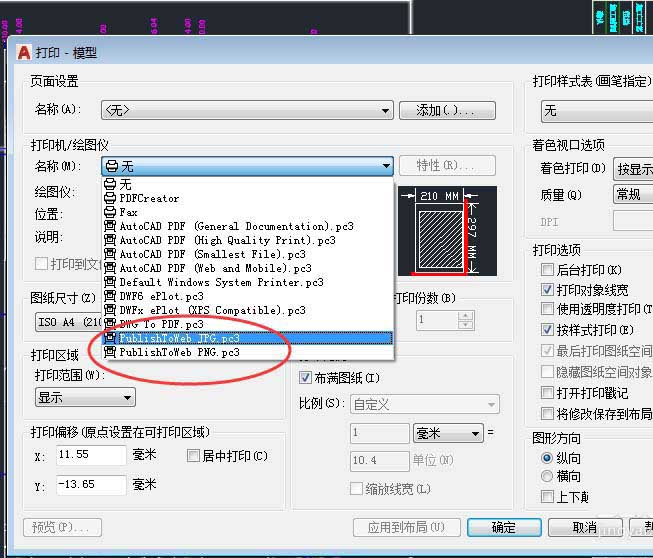

2、點開CAD打印機之后，按下圖選擇打印機，可以根據需要制作JPG與PNG兩種圖片格式；

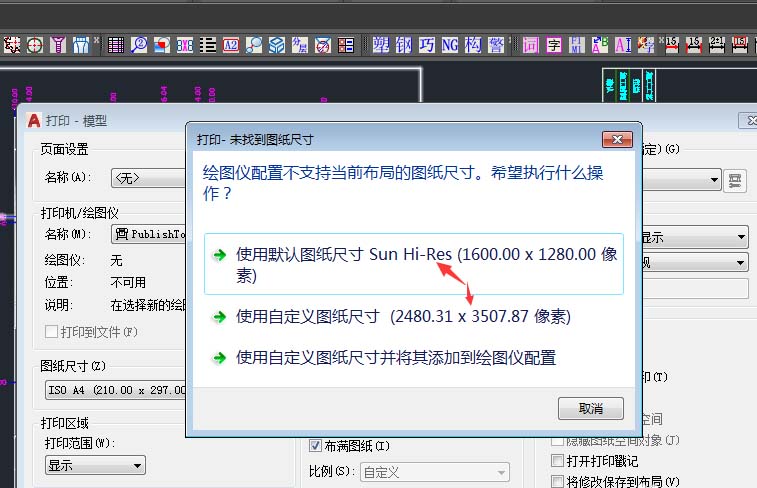

3、在選擇完JPG打印機后，其會提示選擇圖紙的尺寸，根據提示選擇即可；

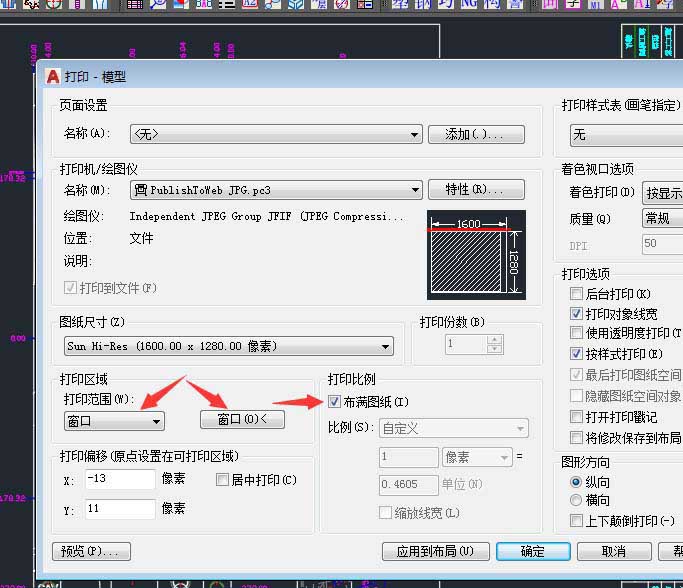

4、像平常打印圖紙一樣，選擇窗口，然后選擇圖紙的邊界，調整成布滿圖紙；

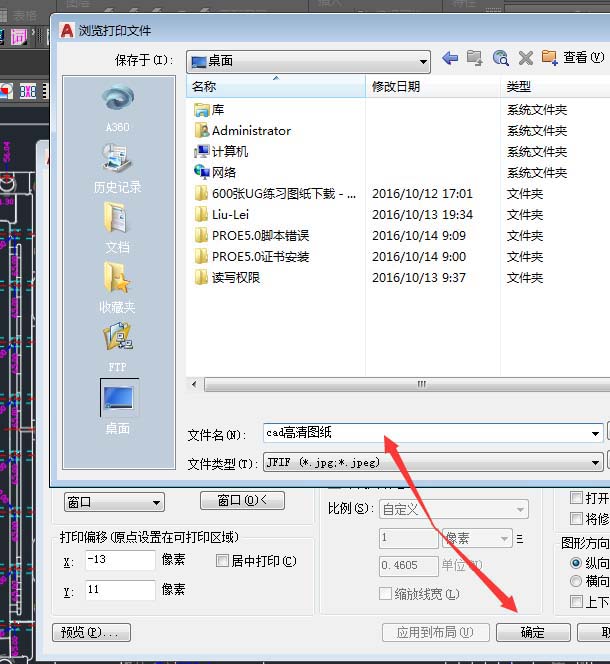

5、點確認打印后，其會彈出CAD2017打印圖片的保存地址；（此地址一定要記得，不然等下找不到）；

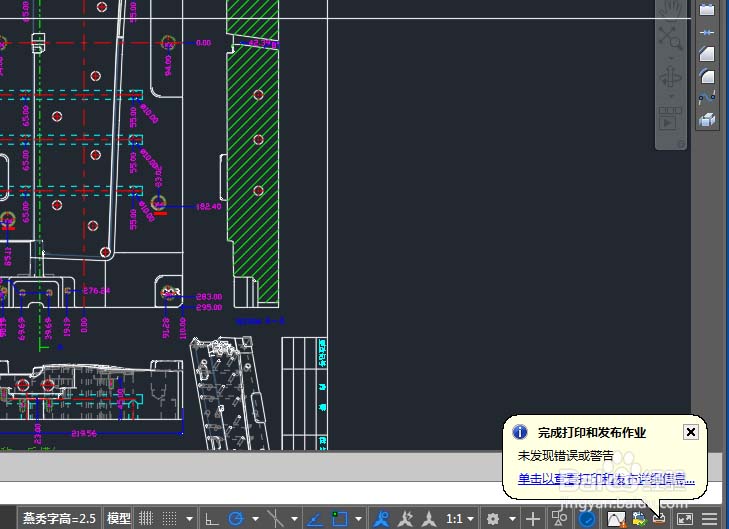

6、當圖片輸出完成后，在AUTO CAD2017的右下角，其會出現提示；

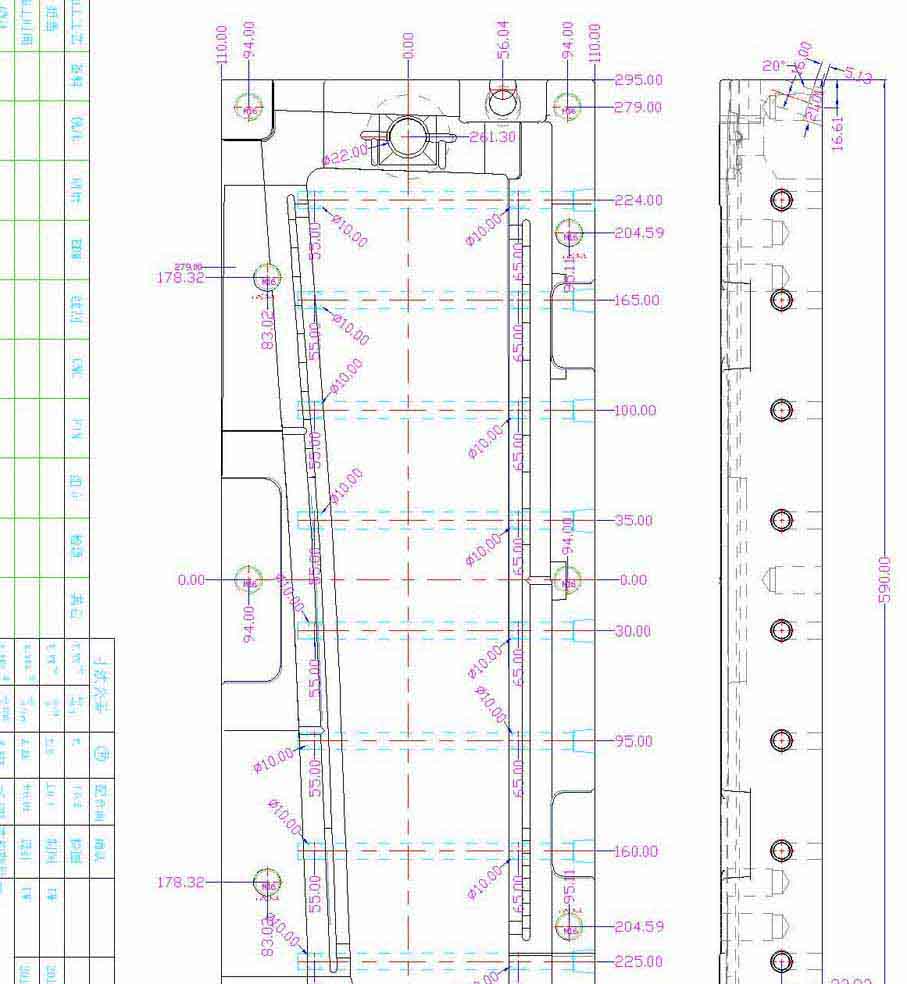

7、找到剛才圖片保存的地址，可以看到剛轉出的圖片，到此，使用CAD轉換成JPG圖片完成。
